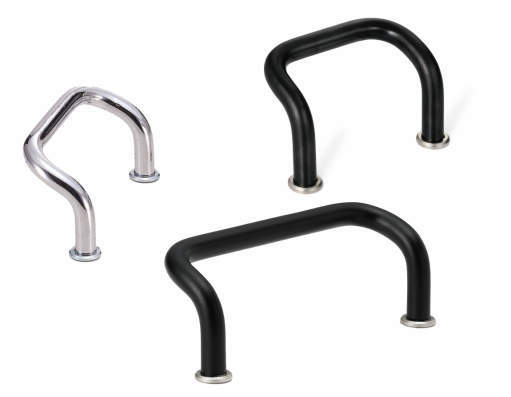

・オフセットタイプ
・握りやすい太さ、信頼性・安定性にすぐれた形状・寸法です。
・座金が付属しています(UHF-12を除く)。安定性にすぐれ、取りつけ部を美しく装飾できます。
・表面処理が選択できます。
・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。(別料金)
| 本体 | UHF-CR：スティール・クロムメッキ UHF-BK：スティール・静電塗装(黒) |
|---|---|
| 座金 | 亜鉛ダイカスト ニッケルメッキ |
| 六角穴付きボルト(ねじ付属サービス) | SUSXM7 |
56件の型式

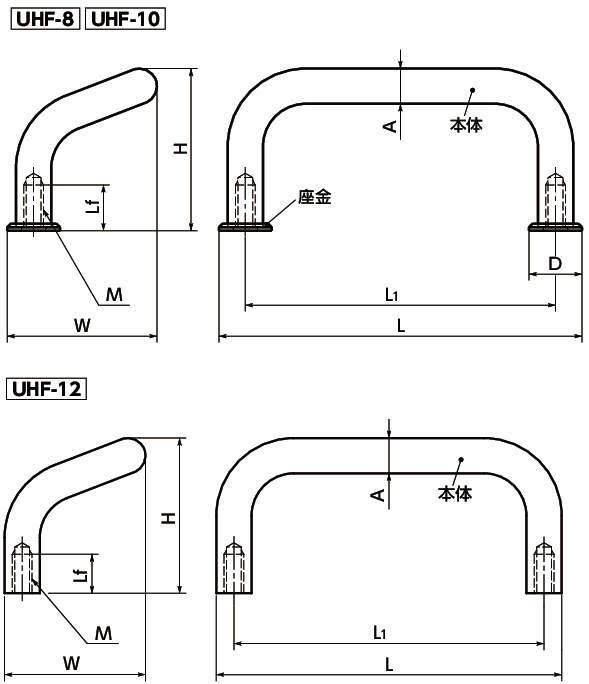

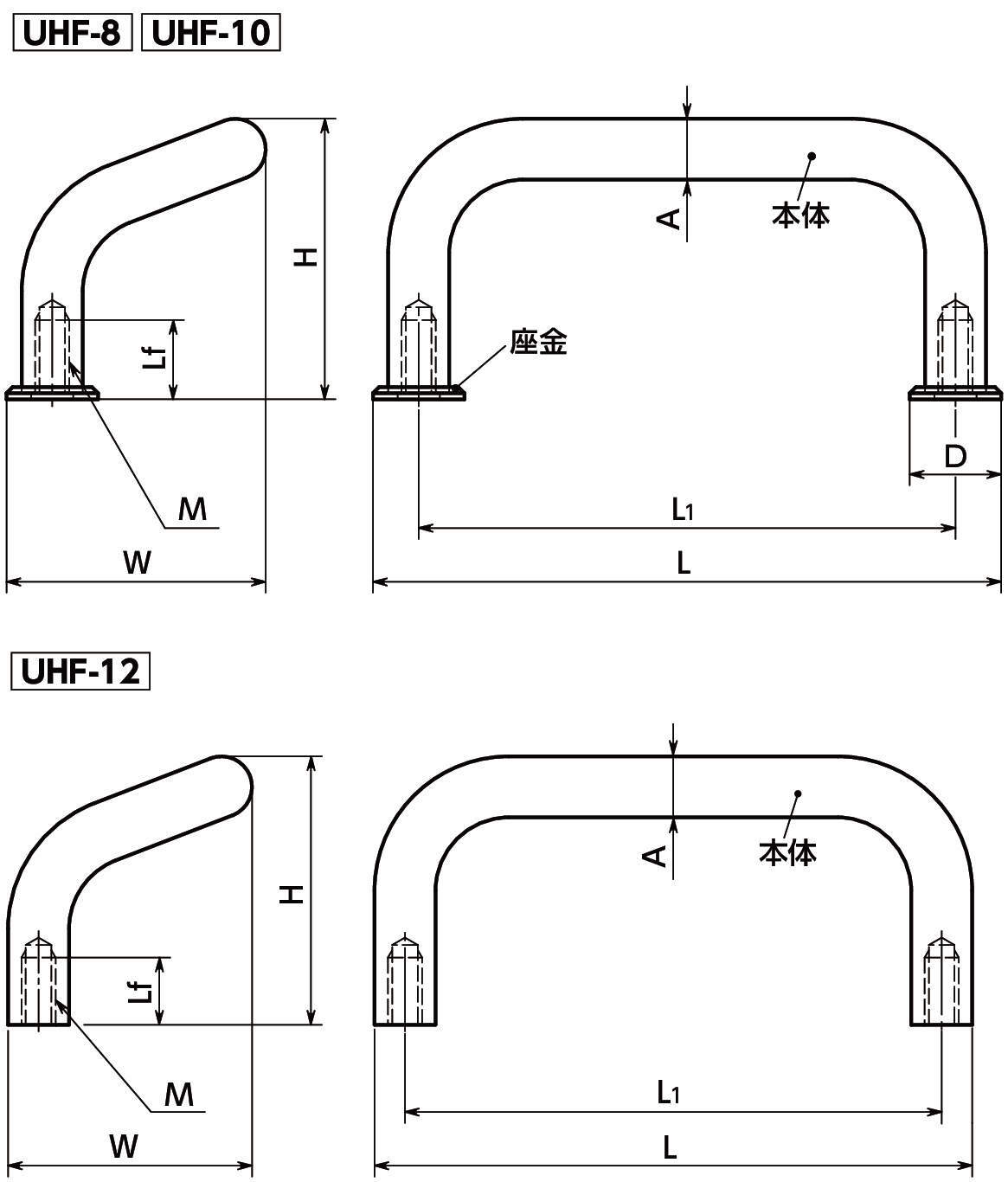

| 型式 | 材質 | 表面処理 |
A (mm) |
L1 (mm) |
D (mm) |
H (mm) |
L (mm) |
Lf (mm) |
M mm) |
W (mm) |
許容荷重 (N) |
質量 (g) |
付属ねじ サイズ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UHF-8-55-CR | スティール製 | クロムメッキ | 8 | 55 | 12 | 40 | 67 | 9 | M4 | 36 | 1000 | 57 | - |
| UHF-8-64-CR | スティール製 | クロムメッキ | 8 | 64 | 12 | 40 | 76 | 9 | M4 | 36 | 1000 | 63 | - |
| UHF-8-88-CR | スティール製 | クロムメッキ | 8 | 88 | 12 | 40 | 100 | 9 | M4 | 36 | 1000 | 70 | - |
| UHF-8-96-CR | スティール製 | クロムメッキ | 8 | 96 | 12 | 40 | 108 | 9 | M4 | 36 | 1000 | 74 | - |
| UHF-8-100-CR | スティール製 | クロムメッキ | 8 | 100 | 12 | 40 | 112 | 9 | M4 | 36 | 1000 | 76 | - |
| UHF-10-88-CR | スティール製 | クロムメッキ | 10 | 88 | 15 | 47 | 103 | 13 | M5 | 42.5 | 1000 | 110 | - |
| UHF-10-100-CR | スティール製 | クロムメッキ | 10 | 100 | 15 | 47 | 115 | 13 | M5 | 42.5 | 1000 | 120 | - |
| UHF-10-120-CR | スティール製 | クロムメッキ | 10 | 120 | 15 | 47 | 135 | 13 | M5 | 42.5 | 1000 | 135 | - |
| UHF-10-180-CR | スティール製 | クロムメッキ | 10 | 180 | 15 | 47 | 195 | 13 | M5 | 42.5 | 1000 | 176 | - |
| UHF-10-200-CR | スティール製 | クロムメッキ | 10 | 200 | 15 | 47 | 215 | 13 | M5 | 42.5 | 1000 | 189 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UHF-8-55-CR | UHF-8-55-CR | P | 1,810 | - | 10日間 |
| UHF-8-64-CR | UHF-8-64-CR | P | 1,820 | - | 10日間 |
| UHF-8-88-CR | UHF-8-88-CR | P | 1,840 | - | 10日間 |
| UHF-8-96-CR | UHF-8-96-CR | P | 1,960 | - | 10日間 |
| UHF-8-100-CR | UHF-8-100-CR | P | 1,970 | - | 10日間 |
| UHF-10-88-CR | UHF-10-88-CR | P | 1,640 | - | 在庫品 |
| UHF-10-100-CR | UHF-10-100-CR | P | 1,820 | - | 在庫品 |
| UHF-10-120-CR | UHF-10-120-CR | P | 1,910 | - | 在庫品 |
| UHF-10-180-CR | UHF-10-180-CR | P | 2,640 | - | 10日間 |
| UHF-10-200-CR | UHF-10-200-CR | P | 2,860 | - | 10日間 |
