・オフセットタイプ
・握りやすい太さ、信頼性・安定性にすぐれた形状・寸法です。
・座金が付属しています(UHFS-12を除く)。安定性にすぐれ、取りつけ部を美しく装飾できます。
・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を付属します。(別料金)
| 本体 | UHFS-8・UHFS-10：SUS303・ショットブラスト UHFS-12：SUS304・ショットブラスト |
|---|---|
| 座金 | SUS303 ※UHFS-12には座金は付属していません。 |
| 六角穴付きボルト(ねじ付属サービス) | SUSXM7 |
14件の型式

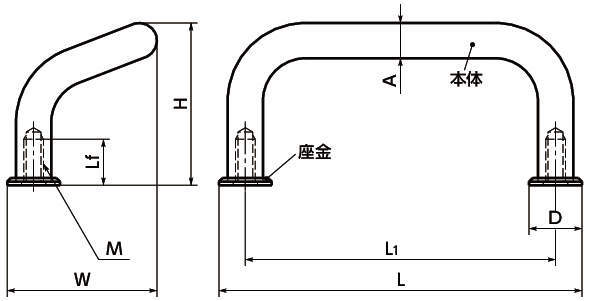

| 型式 | 材質 |
A (mm) |
L1 (mm) |
D (mm) |
H (mm) |
L (mm) |
Lf (mm) |
M mm) |
W (mm) |
許容荷重 (N) |
質量 (g) |
ねじ付属 サービス |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UHFS-8-55 | SUS303 | 8 | 55 | 12 | 40 | 67 | 9 | M4 | 36 | 1000 | 58 | M4×10 |
| UHFS-8-64 | SUS303 | 8 | 64 | 12 | 40 | 76 | 9 | M4 | 36 | 1000 | 61 | M4×10 |
| UHFS-8-88 | SUS303 | 8 | 88 | 12 | 40 | 100 | 9 | M4 | 36 | 1000 | 70 | M4×10 |
| UHFS-8-96 | SUS303 | 8 | 96 | 12 | 40 | 108 | 9 | M4 | 36 | 1000 | 75 | M4×10 |
| UHFS-8-100 | SUS303 | 8 | 100 | 12 | 40 | 112 | 9 | M4 | 36 | 1000 | 75 | M4×10 |
| UHFS-10-88 | SUS303 | 10 | 88 | 15 | 47 | 103 | 13 | M5 | 42.5 | 1000 | 113 | M5×12 |
| UHFS-10-100 | SUS303 | 10 | 100 | 15 | 47 | 115 | 13 | M5 | 42.5 | 1000 | 121 | M5×12 |
| UHFS-10-120 | SUS303 | 10 | 120 | 15 | 47 | 135 | 13 | M5 | 42.5 | 1000 | 135 | M5×12 |
| UHFS-10-180 | SUS303 | 10 | 180 | 15 | 47 | 195 | 13 | M5 | 42.5 | 1000 | 176 | M5×12 |
| UHFS-10-200 | SUS303 | 10 | 200 | 15 | 47 | 215 | 13 | M5 | 42.5 | 1000 | 189 | M5×12 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UHFS-8-55 | UHFS-8-55 | P | 1,890 | - | 10日間 |
| UHFS-8-64 | UHFS-8-64 | P | 1,910 | - | 10日間 |
| UHFS-8-88 | UHFS-8-88 | P | 2,000 | - | 10日間 |
| UHFS-8-96 | UHFS-8-96 | P | 2,020 | - | 10日間 |
| UHFS-8-100 | UHFS-8-100 | P | 2,040 | - | 10日間 |
| UHFS-10-88 | UHFS-10-88 | P | 2,080 | - | 在庫品 |
| UHFS-10-100 | UHFS-10-100 | P | 2,120 | - | 在庫品 |
| UHFS-10-120 | UHFS-10-120 | P | 2,200 | - | 在庫品 |
| UHFS-10-180 | UHFS-10-180 | P | 2,960 | - | 10日間 |
| UHFS-10-200 | UHFS-10-200 | P | 3,140 | - | 10日間 |
製品についてのご質問やお困りごとなどお気軽にご相談ください！
