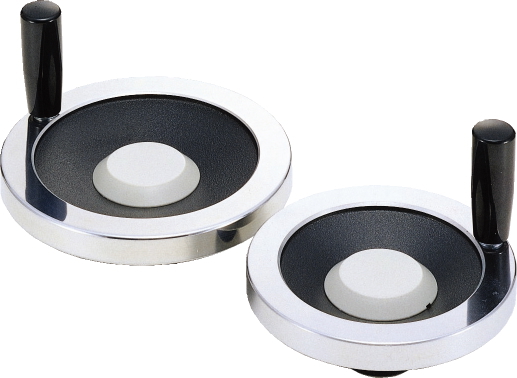

・クラッチメカニズムを内蔵したアルミディスクハンドルです。
・通常はハンドルはシャフトに対してフリーの状態です。
・ハンドルを手前に引くことによりセレーションがかみ合います。そのままハンドルをまわせばシャフトもまわります。
・ハンドルを離せば、スプリングの力でセレーションがはずれ、シャフトとハンドルはフリーの状態になります。
・ハブカバーは取りはずしできます。シャフトへの取つけにはエンドプレートをご利用ください。
・グリップ取りつけ穴つきです。
・ハンドル本体にグリップは付属していません。
| ハンドル | AC4B |
|---|---|
| ハブカバー | ポリアセタール（ライトグレー） |
| クラッチメカニズム | S45C |
6件の型式
| 型式 | D | C | M | H | A | h | d | d1 | d3 | L |
d2 (最大) |
P |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HCH-140-C12 | 140 | 12 | M8 | 58 | 16.5 | 7 | 42 | 24 | 40 | 45 | 23 | 62 | 650 |
| HCH-140-C14 | 140 | 14 | M8 | 58 | 16.5 | 7 | 42 | 24 | 40 | 45 | 23 | 62 | 650 |
| HCH-140-C16 | 140 | 16 | M8 | 58 | 16.5 | 7 | 42 | 24 | 40 | 45 | 23 | 62 | 650 |
| HCH-160-C12 | 160 | 12 | M10 | 58 | 18 | 7 | 42 | 24 | 40 | 45 | 23 | 70 | 750 |
| HCH-160-C14 | 160 | 14 | M10 | 58 | 18 | 7 | 42 | 24 | 40 | 45 | 23 | 70 | 750 |
| HCH-160-C16 | 160 | 16 | M10 | 58 | 18 | 7 | 42 | 24 | 40 | 45 | 23 | 70 | 750 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HCH-140-C12 | HCH-140-C12 | P | 32,800 | - | 在庫品 |
| HCH-140-C14 | HCH-140-C14 | P | 32,800 | - | 在庫品 |
| HCH-140-C16 | HCH-140-C16 | P | 32,800 | - | 在庫品 |
| HCH-160-C12 | HCH-160-C12 | P | 34,900 | - | 在庫品 |
| HCH-160-C14 | HCH-160-C14 | P | 34,900 | - | 在庫品 |
| HCH-160-C16 | HCH-160-C16 | P | 34,900 | - | 在庫品 |
