PH
PH

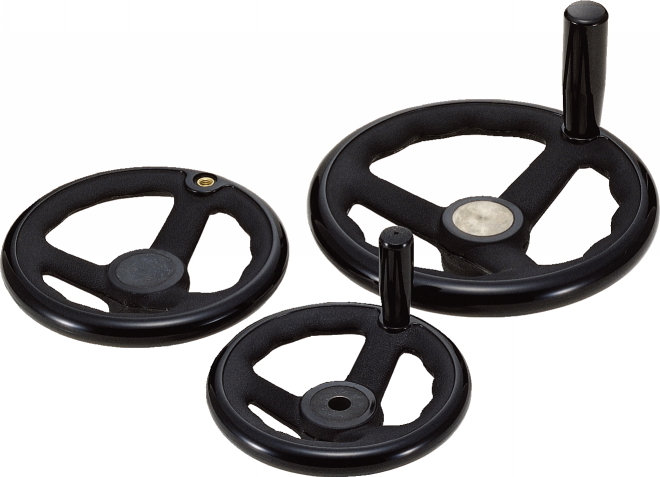

・プラスティックハンドルのスタンダードモデル。
・ハブ材質は2種類。
・グリップ取りつけ穴つきです。
・ハンドル本体にグリップは付属していません。
| ハンドル | ナイロン6（黒） |
|---|---|
| ハブ | PH：FC200、四三酸化鉄皮膜（黒） PHS：SUS303 |
| グリップ取り付け穴インサート | PH：SUM22L、三価クロメート処理 PHS：SUS303 |
598件の型式
PH

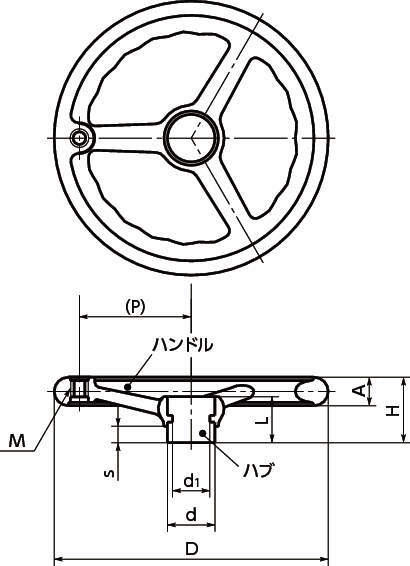

| 型式 | 材質 |
スポーク 数 |
D (mm) |
H (mm) |
A (mm) |
s (mm) |
d (mm) |
d1 (mm) |
L (mm) |
P (mm) |
M(並目) |
標準品 質量 (g) |
追加工 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ(mm) | タイプ | 軸穴 | キー溝（対応キー） | 押しねじ穴 | セットスクリュー | |||||||||||||
| 数 | サイズ | ||||||||||||||||||
| PH-80 | 鋳鉄ハブ | 3 | 80 | 40 | 14 | 10 | 24 | 18 | 26 | 29 | M5 | 0.8 | 130 | 標準品（追加工なし） | - | - | - | - | - |
| PH-100 | 鋳鉄ハブ | 3 | 100 | 44 | 15 | 10 | 28 | 22 | 29 | 40 | M5 | 0.8 | 200 | 標準品（追加工なし） | - | - | - | - | - |
| PH-125 | 鋳鉄ハブ | 3 | 125 | 48 | 16 | 10 | 32 | 26 | 30 | 51 | M6 | 1 | 280 | 標準品（追加工なし） | - | - | - | - | - |
| PH-140 | 鋳鉄ハブ | 3 | 140 | 54 | 17 | 10 | 34 | 26 | 35 | 58 | M6 | 1 | 400 | 標準品（追加工なし） | - | - | - | - | - |
| PH-160 | 鋳鉄ハブ | 3 | 160 | 57 | 18 | 10 | 36 | 28 | 36 | 67 | M8 | 1.25 | 440 | 標準品（追加工なし） | - | - | - | - | - |
| PH-200 | 鋳鉄ハブ | 3 | 200 | 64 | 22 | 12 | 38 | 30 | 42 | 84 | M10 | 1.5 | 670 | 標準品（追加工なし） | - | - | - | - | - |
| PH-250 | 鋳鉄ハブ | 5 | 250 | 66 | 26 | 15 | 44 | 36 | 42 | 102 | M10 | 1.5 | 980 | 標準品（追加工なし） | - | - | - | - | - |
| PHS-80 | ステンレスハブ | 3 | 80 | 40 | 14 | 10 | 24 | 18 | 26 | 29 | M5 | 0.8 | 130 | 標準品（追加工なし） | - | - | - | - | - |
| PHS-100 | ステンレスハブ | 3 | 100 | 44 | 15 | 10 | 28 | 22 | 29 | 40 | M5 | 0.8 | 200 | 標準品（追加工なし） | - | - | - | - | - |
| PHS-125 | ステンレスハブ | 3 | 125 | 48 | 16 | 10 | 32 | 26 | 30 | 51 | M6 | 1 | 280 | 標準品（追加工なし） | - | - | - | - | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PH-80 | PH-80 | P | 850 | 在庫品 | 在庫品 |
| PH-100 | PH-100 | P | 990 | 在庫品 | 在庫品 |
| PH-125 | PH-125 | P | 1,230 | 在庫品 | 在庫品 |
| PH-140 | PH-140 | P | 1,520 | 在庫品 | 在庫品 |
| PH-160 | PH-160 | P | 2,230 | 在庫品 | 在庫品 |
| PH-200 | PH-200 | P | 2,960 | 在庫品 | 在庫品 |
| PH-250 | PH-250 | P | 4,430 | 在庫品 | 在庫品 |
| PHS-80 | PHS-80 | P | 1,780 | 在庫品 | 在庫品 |
| PHS-100 | PHS-100 | P | 2,020 | 在庫品 | 在庫品 |
| PHS-125 | PHS-125 | P | 2,490 | 在庫品 | 在庫品 |
