アルミ2スポークハンドル HSS

このページをプリント
CADをダウンロード
価格・納期を確認

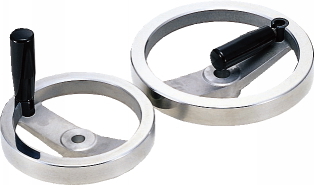

・リトラクタブル回転グリップGGRつきアルミ2スポークハンドル。
・グリップは引き上げてから倒す構造のため、不用意に倒れません。
・軸穴加工済み(公差：H7)

: #アルミ; #ハンドル

共通仕様

ハンドル	AC4B、研磨
リトラクタブル回転グリップ	フェノール樹脂（黒）

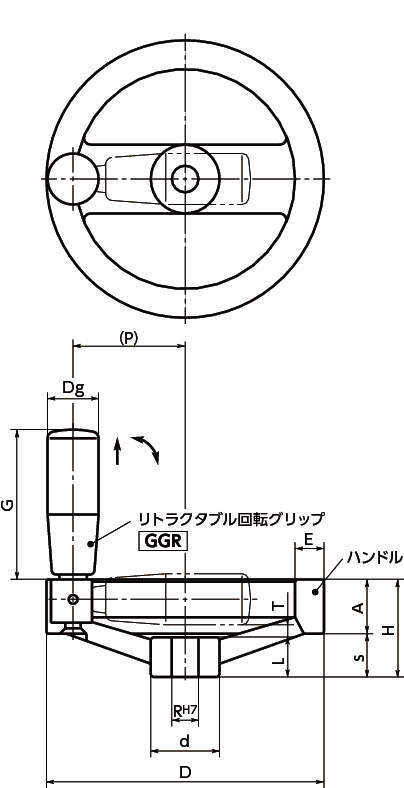

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

15件中 1-10件
表示件数

仕様
価格・納期

15件の型式

型式	材質	スポーク数	D (mm)	R (mm)	H (mm)	A (mm)	E (mm)	s (mm)	d (mm)	L (mm)	T (mm)	Dg (mm)	G (mm)	P (mm)	質量 (g)	追加工
																タイプ	押しねじ穴		セットスクリュー
																タイプ	数	サイズ	セットスクリュー
HSS-125	アルミニウム製	2	125	12	44	24.5	13	19.5	31	18	4.5	23	67.5	52	470	標準品（追加工なし）	-	-	-
HSS-140	アルミニウム製	2	140	14	45.5	24.5	14	21	36	19	5	23	67.5	59	550	標準品（追加工なし）	-	-	-
HSS-160	アルミニウム製	2	160	14	47	25	15	22	36	20	4	26	82.5	69	700	標準品（追加工なし）	-	-	-
HSS-200	アルミニウム製	2	200	18	52.5	25	17.5	27.5	42	24	5.5	26	82.5	89	980	標準品（追加工なし）	-	-	-
HSS-250	アルミニウム製	2	250	22	61	26.5	19	34.5	48	28	10	26	82.5	114	1390	標準品（追加工なし）	-	-	-
HSS-125-AMC	アルミニウム製	2	125	12	44	24.5	13	19.5	31	18	4.5	23	67.5	52	470	押しねじ穴1カ所	1カ所	M5	-
HSS-125-AMC-P	アルミニウム製	2	125	12	44	24.5	13	19.5	31	18	4.5	23	67.5	52	470	押しねじ穴1カ所	1カ所	M5	付属
HSS-140-AMC	アルミニウム製	2	140	14	45.5	24.5	14	21	36	19	5	23	67.5	59	550	押しねじ穴1カ所	1カ所	M5	-
HSS-140-AMC-P	アルミニウム製	2	140	14	45.5	24.5	14	21	36	19	5	23	67.5	59	550	押しねじ穴1カ所	1カ所	M5	付属
HSS-160-AMC	アルミニウム製	2	160	14	47	25	15	22	36	20	4	26	82.5	69	700	押しねじ穴1カ所	1カ所	M5	-

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
HSS-125	HSS-125	P	12,900	在庫品	在庫品
HSS-140	HSS-140	P	13,600	-	在庫品
HSS-160	HSS-160	P	15,000	在庫品	在庫品
HSS-200	HSS-200	P	17,600	在庫品	在庫品
HSS-250	HSS-250	P	21,500	-	在庫品
HSS-125-AMC	HSS-125-AMC	P	13,900	-	在庫品
HSS-125-AMC-P	HSS-125-AMC-P	P	14,100	-	在庫品
HSS-140-AMC	HSS-140-AMC	P	14,600	-	在庫品
HSS-140-AMC-P	HSS-140-AMC-P	P	14,800	-	在庫品
HSS-160-AMC	HSS-160-AMC	P	16,100	-	在庫品
