HNPK
-
![]()
HNPK
-
![]()
HNPK

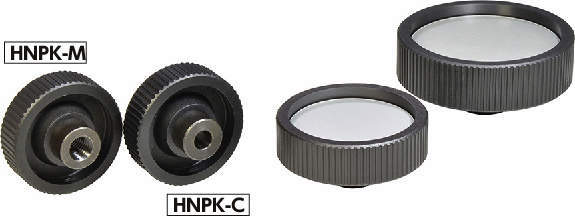

・リーマ穴とめねじが選択できます。
・バーディスクはハンドルを機械にセットしたあとで取りつけてください。
共通仕様
| ハンドル | ナイロン樹脂（つや消し黒） |
|---|---|
| ハブ | SUM22L、四三酸化鉄皮膜（黒） |
| カバーディスク | アルミニウム、アルマイト処理（シルバーグレー） |
鍋屋バイテック会社
プラローレットハンドル HNPK
詳細仕様
6件の型式
-
HNPK

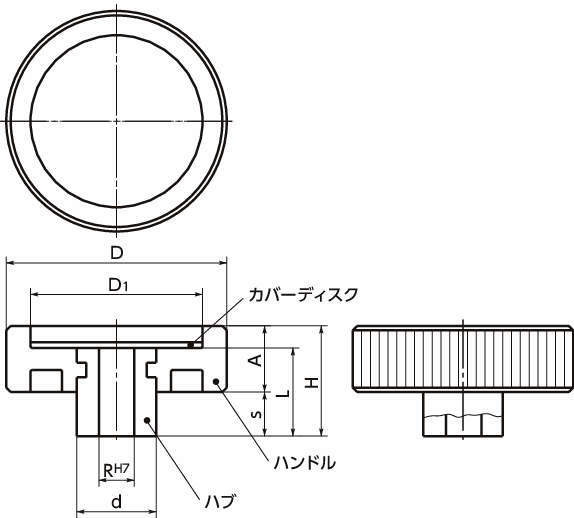

| 型式 | タイプ |
D (mm) |
D1 (mm) |
H (mm) |
A (mm) |
s (mm) |
d (mm) |
L (mm) |
R (mm) |
M(並目) |
標準品 質量 (g) |
追加工 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ(mm) | タイプ | 軸穴 | キー溝（対応キー） | 押しねじ穴 | セットスクリュー | ||||||||||||
| 数 | サイズ | |||||||||||||||||
| HNPK-50-C8 | リーマ穴 | 50 | 39 | 25 | 15 | 10 | 18 | 20 | 8 | - | - | 50 | 標準品（追加工なし） | - | - | - | - | - |
| HNPK-63-C10 | リーマ穴 | 63 | 52 | 30 | 18 | 12 | 20 | 24 | 10 | - | - | 76 | 標準品（追加工なし） | - | - | - | - | - |
| HNPK-80-C12 | リーマ穴 | 80 | 67 | 36 | 22 | 14 | 25 | 29 | 12 | - | - | 143 | 標準品（追加工なし） | - | - | - | - | - |
| HNPK-50-M10 | めねじ | 50 | 39 | 25 | 15 | 10 | 18 | 20 | - | M10 | 1.5 | 47 | 標準品（追加工なし） | - | - | - | - | - |
| HNPK-63-M12 | めねじ | 63 | 52 | 30 | 18 | 12 | 20 | 24 | - | M12 | 1.75 | 83 | 標準品（追加工なし） | - | - | - | - | - |
| HNPK-80-M16 | めねじ | 80 | 67 | 36 | 22 | 14 | 25 | 29 | - | M16 | 2 | 125 | 標準品（追加工なし） | - | - | - | - | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HNPK-50-C8 | HNPK-50-C8 | P | 1,190 | - | 在庫品 |
| HNPK-63-C10 | HNPK-63-C10 | P | 1,460 | - | 在庫品 |
| HNPK-80-C12 | HNPK-80-C12 | P | 2,240 | - | 在庫品 |
| HNPK-50-M10 | HNPK-50-M10 | P | 1,190 | - | 在庫品 |
| HNPK-63-M12 | HNPK-63-M12 | P | 1,460 | - | 在庫品 |
| HNPK-80-M16 | HNPK-80-M16 | P | 2,240 | - | 在庫品 |
