・グラブスクリュー SGT とセットでご使用ください。
・ワークの表面が傾いている場合などに効果的です。
・STPは5°、STP-A STP-K は12°まで傾きます。
共通仕様
本体 | STP:SUM22L、浸炭焼入れ(硬度50~60HRC) STP-A・STP-K:SUM22L、四三酸化鉄皮膜(黒) |
---|---|

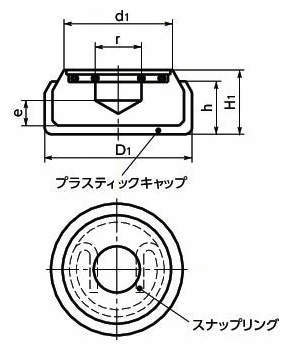

プラスチックキャップ | STP-K:ポリアセタール(白) |
鍋屋バイテック会社
・グラブスクリュー SGT とセットでご使用ください。
・ワークの表面が傾いている場合などに効果的です。
・STPは5°、STP-A STP-K は12°まで傾きます。
本体 | STP:SUM22L、浸炭焼入れ(硬度50~60HRC) STP-A・STP-K:SUM22L、四三酸化鉄皮膜(黒) |
---|---|
プラスチックキャップ | STP-K:ポリアセタール(白) |
18件の型式

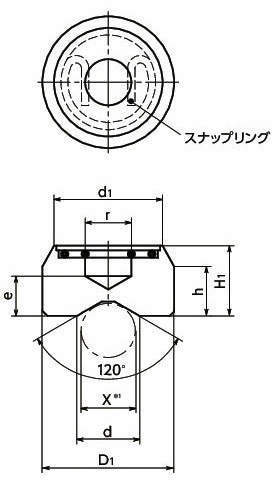

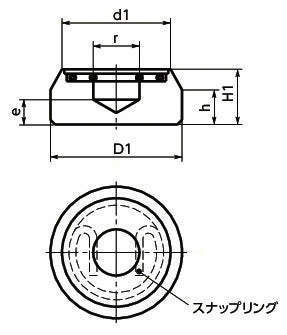

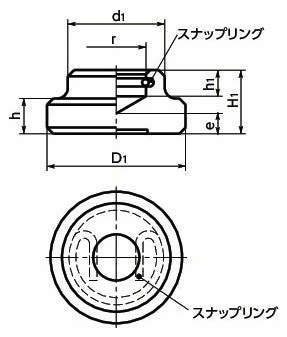

型式 | タイプ | D1 | d1 | h1 | h2 | r | H1 | h | e | d | X |
質量 (g) |
適用 グラブスクリュー |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
min. | max. | |||||||||||||
STP-12 | スタンダード(浸炭焼入) | 12 | 10 | 4 | - | 4.6 | 7 | 2.5 | 2.2 | - | - | - | 4 | SGT-M6 |
STP-16 | スタンダード(浸炭焼入) | 16 | 12 | 5 | - | 6.1 | 9 | 4 | 3 | - | - | - | 9 | SGT-M8 |
STP-20 | スタンダード(浸炭焼入) | 20 | 15 | 6 | - | 8.1 | 11 | 5 | 3.6 | - | - | - | 17 | SGT-M10・SGT-M12 |
STP-25 | スタンダード(浸炭焼入) | 25 | 18 | 7 | - | 8.1 | 13 | 6 | 4.5 | - | - | - | 33 | SGT-M10・SGT-M12 |
STP-32 | スタンダード(浸炭焼入) | 32 | 22 | 7.5 | - | 12.1 | 15 | 7 | 5.3 | - | - | - | 59 | SGT-M16 |
STP-40 | スタンダード(浸炭焼入) | 40 | 28 | 8 | - | 15.6 | 16 | 9 | 5.6 | - | - | - | 105 | SGT-M20 |
STP-16-A | スタンダード | 16 | 15 | - | - | 6.3 | 8 | 7 | 2.2 | - | - | - | 13 | SGT-M8 |
STP-20-A | スタンダード | 20 | 18 | - | - | 8.4 | 10 | 8.5 | 2.6 | - | - | - | 23 | SGT-M10・SGT-M12 |
STP-25-A | スタンダード | 25 | 21 | - | - | 9.2 | 11 | 8 | 2.9 | - | - | - | 37 | SGT-M10・SGT-M12 |
STP-32-A | スタンダード | 32 | 27 | - | - | 12.5 | 14 | 10 | 4.5 | - | - | - | 75 | SGT-M16 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
STP-12 | STP-12 | P | 460 | 在庫品 | 在庫品 |
STP-16 | STP-16 | P | 500 | 在庫品 | 在庫品 |
STP-20 | STP-20 | P | 600 | 在庫品 | 在庫品 |
STP-25 | STP-25 | P | 720 | 在庫品 | 在庫品 |
STP-32 | STP-32 | P | 1,100 | 在庫品 | 在庫品 |
STP-40 | STP-40 | P | 1,530 | 在庫品 | 在庫品 |
STP-16-A | STP-16-A | P | 630 | - | 在庫品 |
STP-20-A | STP-20-A | P | 710 | - | 在庫品 |
STP-25-A | STP-25-A | P | 860 | - | 在庫品 |
STP-32-A | STP-32-A | P | 1,310 | - | 在庫品 |
製品についてのご質問やお困りごとなどお気軽にご相談ください!
