共通仕様
| レバー | S45C、四三酸化鉄皮膜（黒） |
|---|---|
| グリップ | フェノール樹脂（黒） |
鍋屋バイテック会社

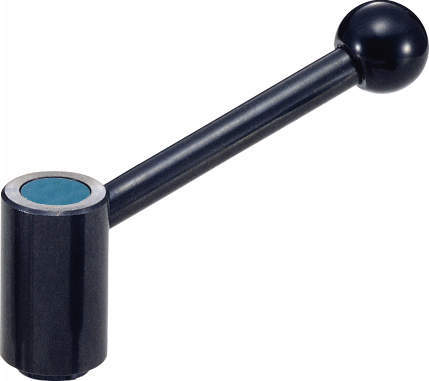

テンションレバー(めねじ) LTF
詳細仕様
4件の型式

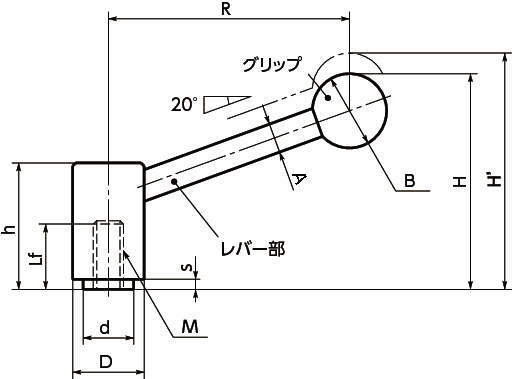

| 型式 | M | Lf | R | H | H' | h | s | A | B | D | d | 歯数 |
最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LTF-10 | M10 | 23 | 81 | 72.5 | 78 | 42.5 | 2.5 | 10 | 25 | 24 | 17 | 24 | 280 | 16 | 170 |
| LTF-12 | M12 | 26 | 99 | 85.5 | 92 | 49.5 | 3.5 | 11 | 25 | 28 | 20 | 26 | 400 | 23 | 270 |
| LTF-16 | M16 | 30 | 118 | 98.5 | 106 | 55.5 | 3.5 | 12 | 30 | 33 | 24 | 36 | 830 | 43 | 405 |
| LTF-20 | M20 | 35 | 136 | 114.5 | 123 | 65.5 | 4.5 | 14 | 35 | 41 | 30 | 36 | 1400 | 67 | 705 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LTF-10 | LTF-10 | P | 3,050 | - | 在庫品 |
| LTF-12 | LTF-12 | P | 3,600 | 在庫品 | 在庫品 |
| LTF-16 | LTF-16 | P | 4,360 | 在庫品 | 在庫品 |
| LTF-20 | LTF-20 | P | 5,220 | - | 在庫品 |
