モノづくりの困ったを解決する総合サイト
鍋屋バイテック会社
タイプ2
タイプ2
タイプ2
・テーパ締りばめの原理により、締付力は焼きばめと同等。安全で確実な伝動が得られます。
・キー押しねじを使用するこれまでの締結方法にみられたフレッティング現象や回転中心と軸心との不一致に起因する振動などのトラブルもありません。
71件の型式
タイプ2
| 型式 | サイズ |
軸穴径 (mm) |
キー規格 |
キー呼び寸法 b×h (mm) |
寸法 (mm) |
セットボルト |
許容伝達 トルク (N・m) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

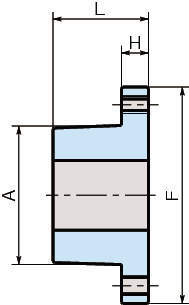

| A | F | L | H | 呼び | 長さ | 本数 | ソケット レンチ呼び | |||||||
| 3526-40-N | 3526 | 40 | 新JIS | 12×8 | 97.38 | 152 | 67 | 19 | M12 | 65 | 3 | 19 | 3200 | 3.92 |
| 3526-40-Q | 3526 | 40 | 旧JIS | 10×8 | 97.38 | 152 | 67 | 19 | M12 | 65 | 3 | 19 | 3200 | 3.92 |
| 3526-42-N | 3526 | 42 | 新JIS | 12×8 | 97.38 | 152 | 67 | 19 | M12 | 65 | 3 | 19 | 3200 | 3.92 |
| 3526-42-Q | 3526 | 42 | 旧JIS | 12×8 | 97.38 | 152 | 67 | 19 | M12 | 65 | 3 | 19 | 3200 | 3.92 |
| 3526-45-N | 3526 | 45 | 新JIS | 14×9 | 97.38 | 152 | 67 | 19 | M12 | 65 | 3 | 19 | 3200 | 3.92 |
| 3526-45-Q | 3526 | 45 | 旧JIS | 12×8 | 97.38 | 152 | 67 | 19 | M12 | 65 | 3 | 19 | 3200 | 3.92 |
| 3526-48-N | 3526 | 48 | 新JIS | 14×9 | 97.38 | 152 | 67 | 19 | M12 | 65 | 3 | 19 | 3200 | 3.92 |
| 3526-48-Q | 3526 | 48 | 旧JIS | 12×8 | 97.38 | 152 | 67 | 19 | M12 | 65 | 3 | 19 | 3200 | 3.92 |
| 3526-50-N | 3526 | 50 | 新JIS | 14×9 | 97.38 | 152 | 67 | 19 | M12 | 65 | 3 | 19 | 3200 | 3.92 |
| 3526-50-Q | 3526 | 50 | 旧JIS | 12×8 | 97.38 | 152 | 67 | 19 | M12 | 65 | 3 | 19 | 3200 | 3.92 |
・シャローキー：特殊規格キー、ブッシングに付属。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 3526-40-N | 3526-40N-JIS | P | 10,200 | - | 在庫品 |
| 3526-40-Q | 3526-40Q-JIS | P | 10,400 | - | 在庫品 |
| 3526-42-N | 3526-42N-JIS | P | 10,200 | - | 在庫品 |
| 3526-42-Q | 3526-42Q-JIS | P | 10,400 | - | 在庫品 |
| 3526-45-N | 3526-45N-JIS | P | 10,200 | - | 在庫品 |
| 3526-45-Q | 3526-45Q-JIS | P | 10,400 | - | 在庫品 |
| 3526-48-N | 3526-48N-JIS | P | 10,200 | - | 在庫品 |
| 3526-48-Q | 3526-48Q-JIS | P | 10,400 | - | 在庫品 |
| 3526-50-N | 3526-50N-JIS | P | 10,200 | 在庫品 | 在庫品 |
| 3526-50-Q | 3526-50Q-JIS | P | 10,400 | - | 在庫品 |
