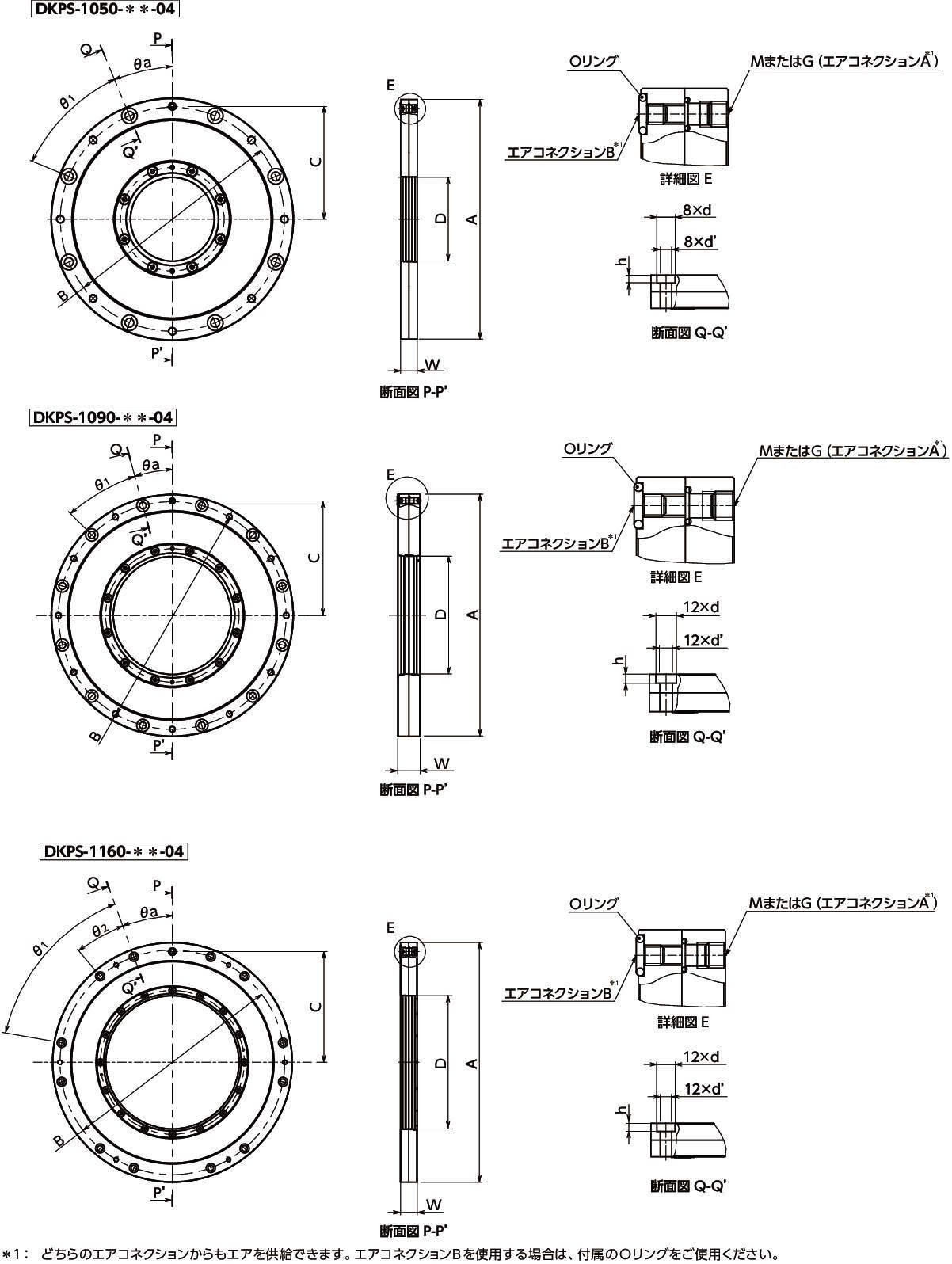

リニアガイド用ブレーキ・クランプ機構｜リニアクランパ・ズィー DKPS-04

・工作機械の主軸やトルクモータ軸・旋回軸など、回転軸の保持・位置ぎめ・びびり防止に。
・機械加工や組み立て工程における角度剛性の向上に最適です。
・シャフトの外径を直接クランプし、回転方向の保持をします。
・常時閉(Normally Closed)タイプ。
　空気圧供給時：クランプを開放します。
　空気圧排出時：板ばねの力でクランプします。
・開放圧力0.4MPa
・クランプ寿命は500万回と高寿命です。
・マグネットセンサ用のセンサスロットがあります。
・別売りのマグネットセンサZDKPSを使用することで、クランプ・アンクランプ状態のいずれかをLEDの点灯状態で確認できます。

＜使用上の注意＞
・DKPSにベアリングとしての機能はありません。別途ベアリングを使用し、軸のラジアル方向およびスラスト方向の動きを拘束してください。
・DKPSは回転方向の保持を目的とした部品です。軸方向の保持はできません。
・シャフトやクランプ部にグリースなどを塗布しないでください。保持力低下や破損の恐れがあります。
