MDS
MDS
・ディスクタイプのフレキシブルカップリングです。
・全長が短いコンパクト設計。
・ステンレスディスクが偏心・編角・エンドプレイを許容します。
・バックラッシュ０
| 材質(ハブ) | A2017、アルマイト処理 |
|---|---|
| 材質(ディスク) | SUS304 |
| 材質(ピン) | SUS303 |
| 材質(カラー) | SUS303 |
| 材質（六角穴付きボルト） | SCM435、四三酸化鉄皮膜（黒） |
251件の型式
MDS
| 型式 | サイズ | 寸法(mm) |
ねじ締めつけ トルク (N・m) |
標準軸穴径(mm) |
常用 トルク (N・m) |
最高 回転数 (min-1) |
慣性 モーメント (kg・cm2) |
静的ねじ りばね定数 (N･m/rad） |
許容 偏角 (°) |
許容 エンドプレイ (mm) |
質量 (g) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

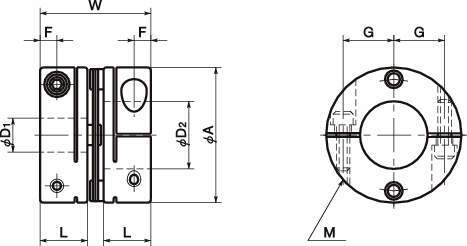

| A | L | W | F | G | M | D1 | D2 | ||||||||||
| MDS-19C-4×4 | MDS-19C | 19 | 8 | 20 | 2.5 | 6.5 | M2 | 0.5 | 4 | 4 | 0.7 | 33000 | 6.3×10^-7 | 280 | 0.7 | ±0.2 | 9 |
| MDS-19C-4×5 | MDS-19C | 19 | 8 | 20 | 2.5 | 6.5 | M2 | 0.5 | 4 | 5 | 0.7 | 33000 | 6.3×10^-7 | 280 | 0.7 | ±0.2 | 9 |
| MDS-19C-4×6 | MDS-19C | 19 | 8 | 20 | 2.5 | 6.5 | M2 | 0.5 | 4 | 6 | 0.7 | 33000 | 6.3×10^-7 | 280 | 0.7 | ±0.2 | 9 |
| MDS-19C-4×7 | MDS-19C | 19 | 8 | 20 | 2.5 | 6.5 | M2 | 0.5 | 4 | 7 | 0.7 | 33000 | 6.3×10^-7 | 280 | 0.7 | ±0.2 | 9 |
| MDS-19C-4×8 | MDS-19C | 19 | 8 | 20 | 2.5 | 6.5 | M2 | 0.5 | 4 | 8 | 0.7 | 33000 | 6.3×10^-7 | 280 | 0.7 | ±0.2 | 9 |
| MDS-19C-5×5 | MDS-19C | 19 | 8 | 20 | 2.5 | 6.5 | M2 | 0.5 | 5 | 5 | 0.7 | 33000 | 6.3×10^-7 | 280 | 0.7 | ±0.2 | 9 |
| MDS-19C-5×6 | MDS-19C | 19 | 8 | 20 | 2.5 | 6.5 | M2 | 0.5 | 5 | 6 | 0.7 | 33000 | 6.3×10^-7 | 280 | 0.7 | ±0.2 | 9 |
| MDS-19C-5×7 | MDS-19C | 19 | 8 | 20 | 2.5 | 6.5 | M2 | 0.5 | 5 | 7 | 0.7 | 33000 | 6.3×10^-7 | 280 | 0.7 | ±0.2 | 9 |
| MDS-19C-5×8 | MDS-19C | 19 | 8 | 20 | 2.5 | 6.5 | M2 | 0.5 | 5 | 8 | 0.7 | 33000 | 6.3×10^-7 | 280 | 0.7 | ±0.2 | 9 |
| MDS-19C-6×6 | MDS-19C | 19 | 8 | 20 | 2.5 | 6.5 | M2 | 0.5 | 6 | 6 | 0.7 | 33000 | 6.3×10^-7 | 280 | 0.7 | ±0.2 | 9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MDS-19C-4×4 | MDS-19C-4-4 | P | 4,360 | - | 在庫品 |
| MDS-19C-4×5 | MDS-19C-4-5 | P | 4,360 | - | 在庫品 |
| MDS-19C-4×6 | MDS-19C-4-6 | P | 4,360 | - | 在庫品 |
| MDS-19C-4×7 | MDS-19C-4-7 | P | 4,360 | - | 在庫品 |
| MDS-19C-4×8 | MDS-19C-4-8 | P | 4,360 | - | 在庫品 |
| MDS-19C-5×5 | MDS-19C-5-5 | P | 4,360 | - | 在庫品 |
| MDS-19C-5×6 | MDS-19C-5-6 | P | 4,360 | - | 在庫品 |
| MDS-19C-5×7 | MDS-19C-5-7 | P | 4,360 | - | 在庫品 |
| MDS-19C-5×8 | MDS-19C-5-8 | P | 4,360 | - | 在庫品 |
| MDS-19C-6×6 | MDS-19C-6-6 | P | 4,360 | - | 在庫品 |
