MHS
MHS
・ディスクタイプのフレキシブルカップリングです。
・全長が短いコンパクト設計。
・ステンレスディスクが偏心・編角・エンドプレイを許容します。
・バックラッシュ０
| 材質(ハブ) | A2017、アルマイト処理 |
|---|---|
| 材質(ディスク) | SUS301 |
| 材質(ピン) | SUS303 |
| 材質(カラー) | SUS303 |
| 材質（六角穴付きボルト） | SCM435、四三酸化鉄皮膜（黒） |
70件の型式
MHS
| 型式 | サイズ | 寸法(mm) |
ねじ締めつけ トルク (N・m) |
標準軸穴径(mm) |
常用 トルク (N・m) |
最高 回転数 (min-1) |
慣性 モーメント (kg･m2) |
静的ねじり ばね定数 (N･m/rad) |
許容 偏角 (°) |
許容 エンドプレイ (mm) |
質量 (g) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

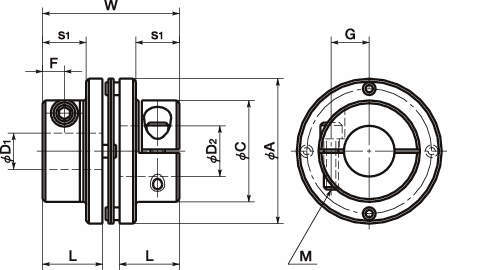

| A | L | W | C | s1 | F | G | M | D1 | D2 | ||||||||||
| MHS-32C-6×6 | MHS-32C | 32 | 13.7 | 32 | 22 | 9 | 4 | 8 | M3 | 1.5 | 6 | 6 | 2 | 19000 | 4.5×10^-6 | 1300 | 1 | ±0.2 | 38 |
| MHS-32C-6×8 | MHS-32C | 32 | 13.7 | 32 | 22 | 9 | 4 | 8 | M3 | 1.5 | 6 | 8 | 2 | 19000 | 4.5×10^-6 | 1300 | 1 | ±0.2 | 38 |
| MHS-32C-6×10 | MHS-32C | 32 | 13.7 | 32 | 22 | 9 | 4 | 8 | M3 | 1.5 | 6 | 10 | 2 | 19000 | 4.5×10^-6 | 1300 | 1 | ±0.2 | 38 |
| MHS-32C-8×8 | MHS-32C | 32 | 13.7 | 32 | 22 | 9 | 4 | 8 | M3 | 1.5 | 8 | 8 | 2 | 19000 | 4.5×10^-6 | 1300 | 1 | ±0.2 | 38 |
| MHS-32C-8×10 | MHS-32C | 32 | 13.7 | 32 | 22 | 9 | 4 | 8 | M3 | 1.5 | 8 | 10 | 2 | 19000 | 4.5×10^-6 | 1300 | 1 | ±0.2 | 38 |
| MHS-32C-10×10 | MHS-32C | 32 | 13.7 | 32 | 22 | 9 | 4 | 8 | M3 | 1.5 | 10 | 10 | 2 | 19000 | 4.5×10^-6 | 1300 | 1 | ±0.2 | 38 |
| MHS-40C-8×8 | MHS-40C | 40 | 16.5 | 38 | 28 | 12 | 6 | 10.5 | M4 | 2.5 | 8 | 8 | 4 | 15000 | 1.2×10^-5 | 2800 | 1 | ±0.2 | 66 |
| MHS-40C-8×10 | MHS-40C | 40 | 16.5 | 38 | 28 | 12 | 6 | 10.5 | M4 | 2.5 | 8 | 10 | 4 | 15000 | 1.2×10^-5 | 2800 | 1 | ±0.2 | 66 |
| MHS-40C-8×11 | MHS-40C | 40 | 16.5 | 38 | 28 | 12 | 6 | 10.5 | M4 | 2.5 | 8 | 11 | 4 | 15000 | 1.2×10^-5 | 2800 | 1 | ±0.2 | 66 |
| MHS-40C-8×12 | MHS-40C | 40 | 16.5 | 38 | 28 | 12 | 6 | 10.5 | M4 | 2.5 | 8 | 12 | 4 | 15000 | 1.2×10^-5 | 2800 | 1 | ±0.2 | 66 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MHS-32C-6×6 | MHS-32C-6-6 | P | 6,530 | - | 在庫品 |
| MHS-32C-6×8 | MHS-32C-6-8 | P | 6,530 | - | 在庫品 |
| MHS-32C-6×10 | MHS-32C-6-10 | P | 6,530 | - | 在庫品 |
| MHS-32C-8×8 | MHS-32C-8-8 | P | 6,530 | - | 在庫品 |
| MHS-32C-8×10 | MHS-32C-8-10 | P | 6,530 | - | 在庫品 |
| MHS-32C-10×10 | MHS-32C-10-10 | P | 6,530 | - | 在庫品 |
| MHS-40C-8×8 | MHS-40C-8-8 | P | 7,120 | - | 在庫品 |
| MHS-40C-8×10 | MHS-40C-8-10 | P | 7,120 | - | 在庫品 |
| MHS-40C-8×11 | MHS-40C-8-11 | P | 7,120 | - | 在庫品 |
| MHS-40C-8×12 | MHS-40C-8-12 | P | 7,120 | - | 在庫品 |
