SSHT-SD
SSHT-SD

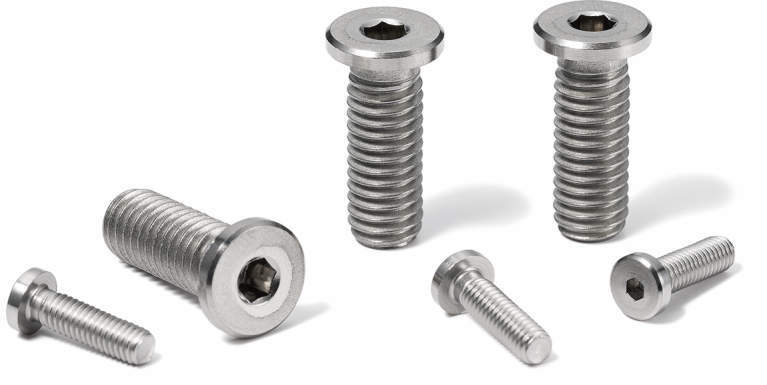

・純チタン製の六角穴付き極低頭小頭ボルト。
・頭部高さはすべて1.5mm以下。機器・装置のコンパクト化や上部スペースが限られた用途に。
・頭部径が小さいため、通常の六角穴付き極低頭ボルトよりザグリ穴径を小さくできます。
・比重はステンレス鋼の約60%。
・非磁性。
・すぐれた耐薬品性・耐海水性。
・・特殊化学研磨・光輝処理により表面を改質。さらにクリーン洗浄・クリーン梱包済み。油やゴミの付着がないクリーン仕様です。
＜用途＞
・機器・装置の省スペース化・軽量化。
・自動車・航空宇宙機器・ロボットなどの軽量化。
・FPD製造装置/半導体製造装置/電気・電子機器/海洋機器/メッキ設備
| 材質・仕上げ | TW340（チタン2種） |
|---|
12件の型式
SSHT-SD

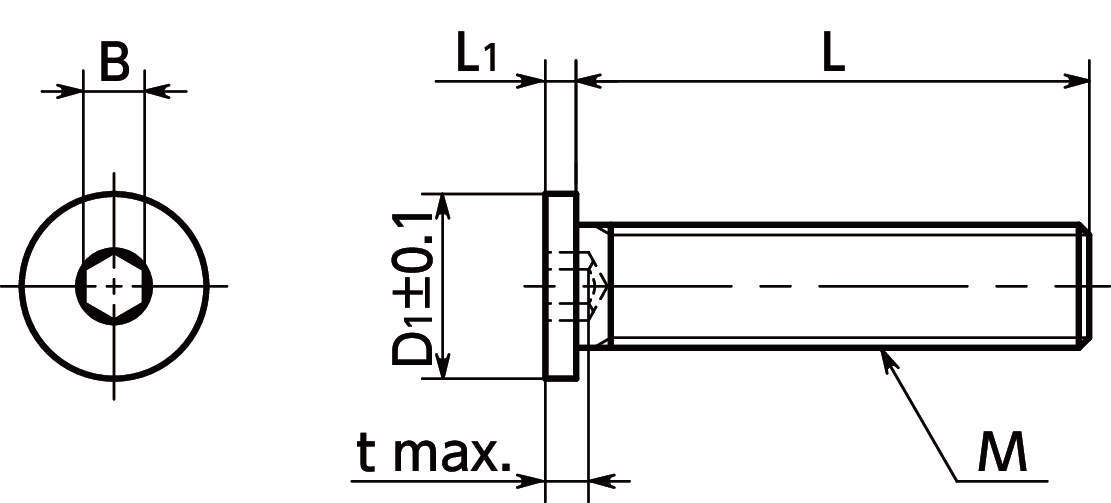

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
B (mm) |
t (mm) |
最大締めつけ トルク (N・m) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||
| SSHT-M3-6-SD | M3 | 0.5 | 6 | 5 | 1.3 | 1.5 | 2 | 0.6 | 0.2 |
| SSHT-M3-8-SD | M3 | 0.5 | 8 | 5 | 1.3 | 1.5 | 2 | 0.6 | 0.25 |
| SSHT-M3-10-SD | M3 | 0.5 | 10 | 5 | 1.3 | 1.5 | 2 | 0.6 | 0.29 |
| SSHT-M4-8-SD | M4 | 0.7 | 8 | 6 | 1.5 | 2 | 2.5 | 1.2 | 0.44 |
| SSHT-M4-10-SD | M4 | 0.7 | 10 | 6 | 1.5 | 2 | 2.5 | 1.2 | 0.53 |
| SSHT-M4-12-SD | M4 | 0.7 | 12 | 6 | 1.5 | 2 | 2.5 | 1.2 | 0.61 |
| SSHT-M5-10-SD | M5 | 0.8 | 10 | 8 | 1.5 | 3 | 3 | 2.5 | 0.6 |
| SSHT-M5-12-SD | M5 | 0.8 | 12 | 8 | 1.5 | 3 | 3 | 2.5 | 0.75 |
| SSHT-M5-16-SD | M5 | 0.8 | 16 | 8 | 1.5 | 3 | 3 | 2.5 | 1.03 |
| SSHT-M6-10-SD | M6 | 1 | 10 | 9 | 1.5 | 3 | 4 | 5 | 1 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSHT-M3-6-SD | SSHT-M3-6-SD | P | 1,250 | - | - |
| SSHT-M3-8-SD | SSHT-M3-8-SD | P | 1,330 | - | - |
| SSHT-M3-10-SD | SSHT-M3-10-SD | P | 1,400 | - | - |
| SSHT-M4-8-SD | SSHT-M4-8-SD | P | 1,380 | - | - |
| SSHT-M4-10-SD | SSHT-M4-10-SD | P | 1,490 | - | - |
| SSHT-M4-12-SD | SSHT-M4-12-SD | P | 1,560 | - | - |
| SSHT-M5-10-SD | SSHT-M5-10-SD | P | 1,560 | - | - |
| SSHT-M5-12-SD | SSHT-M5-12-SD | P | 1,620 | - | - |
| SSHT-M5-16-SD | SSHT-M5-16-SD | P | 1,810 | - | - |
| SSHT-M6-10-SD | SSHT-M6-10-SD | P | 1,630 | - | - |
