SNZS-M
SNZS-M
SNZS-S
SNZS
・S0.6-S0.8およびM1-M2.6。精密機器用の微細ねじ。
・頭部高さの低いなべ小ねじタイプ。上部スペースが限られた用途に。
＜用途＞
・機器・装置のコンパクト化
・小型精密機器
| 材質・仕上げ | SUSXM7（SUS304相当） |
|---|
58件の型式
SNZS

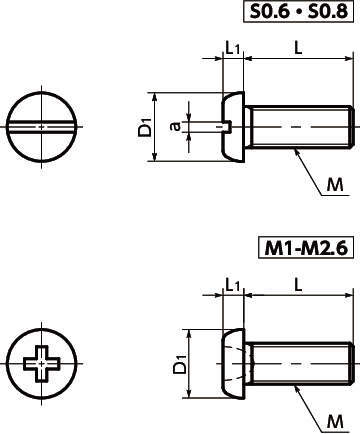

| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
a (mm) |
十字穴 の番号 |
最大締めつけ トルク (N・m) |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||
| SNZS-S0.6-1 | S0.6 | 0.15 | 1 | 1.3 | 0.4 | 0.25 | - | 0.005 | 10 | 0.0031 |
| SNZS-S0.6-1.5 | S0.6 | 0.15 | 1.5 | 1.3 | 0.4 | 0.25 | - | 0.005 | 10 | 0.0045 |
| SNZS-S0.6-2 | S0.6 | 0.15 | 2 | 1.3 | 0.4 | 0.25 | - | 0.005 | 10 | 0.0058 |
| SNZS-S0.8-1 | S0.8 | 0.2 | 1 | 1.6 | 0.5 | 0.25 | - | 0.01 | 10 | 0.0067 |
| SNZS-S0.8-1.5 | S0.8 | 0.2 | 1.5 | 1.6 | 0.5 | 0.25 | - | 0.01 | 10 | 0.0091 |
| SNZS-S0.8-2 | S0.8 | 0.2 | 2 | 1.6 | 0.5 | 0.25 | - | 0.01 | 10 | 0.011 |
| SNZS-M1-2 | M1 | 0.25 | 2 | 1.8 | 0.45 | - | 0 | 0.02 | 50 | 0.013 |
| SNZS-M1-3 | M1 | 0.25 | 3 | 1.8 | 0.45 | - | 0 | 0.02 | 50 | 0.017 |
| SNZS-M1-4 | M1 | 0.25 | 4 | 1.8 | 0.45 | - | 0 | 0.02 | 50 | 0.021 |
| SNZS-M1-5 | M1 | 0.25 | 5 | 1.8 | 0.45 | - | 0 | 0.02 | 50 | 0.025 |
| 型式 | 商品コード | 単位 | 価格 | 基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 見積 | SNZS-S0.6-1 | C | 1310 | - | 在庫品 |
| 見積 | SNZS-S0.6-1.5 | C | 1310 | - | 在庫品 |
| 見積 | SNZS-S0.6-2 | C | 1310 | - | 在庫品 |
| 見積 | SNZS-S0.8-1 | C | 1170 | - | 在庫品 |
| 見積 | SNZS-S0.8-1.5 | C | 1170 | - | 在庫品 |
| 見積 | SNZS-S0.8-2 | C | 1170 | - | 在庫品 |
| 見積 | SNZS-M1-2 | C | 1450 | - | 在庫品 |
| 見積 | SNZS-M1-3 | C | 1450 | 在庫品 | 在庫品 |
| 見積 | SNZS-M1-4 | C | 1450 | - | 在庫品 |
| 見積 | SNZS-M1-5 | C | 1450 | - | 在庫品 |
