SNMS-UC
SNMS-UC

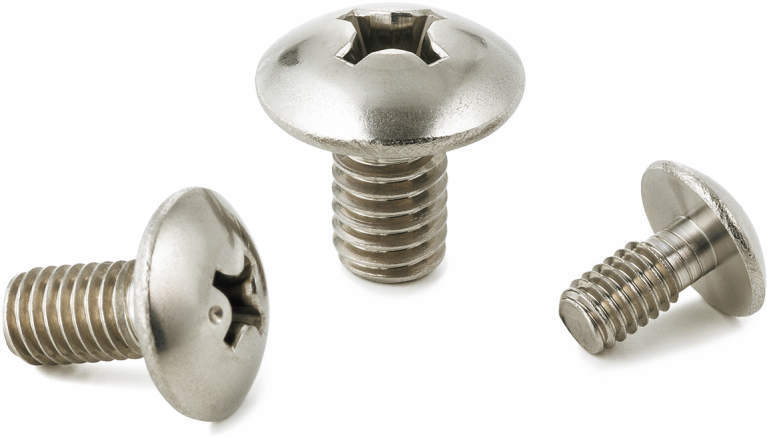

・ステンレス製の薄板固定用十字穴付きトラス小ねじです。
・頭部が大きく、キリ穴が大きな薄板でも座面を確保し、固定が可能です。
・「SNMS-UC」は首下部分に逃がし加工があるため、薄板の固定に適しています。薄板0.1mmから締結可能です。
・機器・装置の省スペース化や上部スペースが限られた箇所に。
・寸法・材質・頭部形状など、特殊仕様の薄板固定用ボルトも製作いたします。お問い合わせください。
＜用途＞
・半導体製造装置などの外装パネル、機器・装置の省スペース化
| 材質・仕上げ | SUSXM7（SUS304相当） |
|---|---|
| 強度区分 | A2-50 |
13件の型式
SNMS-UC
| 型式 | M(並目) |
L (mm) |
D1 (mm) |
L1 (mm) |
十字穴の 番号 |
1袋 入り数 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||
| SNMS-M3-4-UC | M3 | 0.5 | 4 | 6.9 | 1.9 | 1 | 10 | 0.79 |
| SNMS-M3-5-UC | M3 | 0.5 | 5 | 6.9 | 1.9 | 1 | 10 | 0.84 |
| SNMS-M3-6-UC | M3 | 0.5 | 6 | 6.9 | 1.9 | 1 | 10 | 0.9 |
| SNMS-M3-8-UC | M3 | 0.5 | 8 | 6.9 | 1.9 | 1 | 10 | 1 |
| SNMS-M4-5-UC | M4 | 0.7 | 5 | 9.4 | 2.5 | 2 | 10 | 1.9 |
| SNMS-M4-6-UC | M4 | 0.7 | 6 | 9.4 | 2.5 | 2 | 10 | 2 |
| SNMS-M4-8-UC | M4 | 0.7 | 8 | 9.4 | 2.5 | 2 | 10 | 2.2 |
| SNMS-M5-6-UC | M5 | 0.8 | 6 | 11.8 | 3.1 | 2 | 10 | 3.6 |
| SNMS-M5-8-UC | M5 | 0.8 | 8 | 11.8 | 3.1 | 2 | 10 | 3.9 |
| SNMS-M5-10-UC | M5 | 0.8 | 10 | 11.8 | 3.1 | 2 | 10 | 4.2 |
