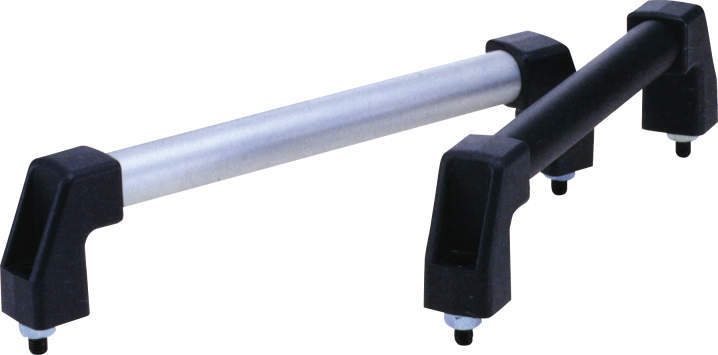

・取りつけ寸法は、180mm～1000mmのワイドバリエーション。
・パイプ径は、20mm・30mmの2種類があります。
・前面取付タイプ。
・中空パイプを使用。軽量です。
・全製品に取りつけ用の六角穴付きボルト(M10X35)・ナット・座金が付属しています。
・1mm単位で取付寸法が指定できます。標準品にご希望のサイズがない場合は。1mm指定をご利用ください。
| パイプ | UFC-AL：アルミニウム合金、アルマイト処理(シルバー) UFC-BK：アルミニウム合金、静電塗装(つや消し黒) |
|---|---|
| ブラケット | ガラス繊維強化ナイロン6(つや消し黒) |
| 六角穴付きボルト | SUS304 |
| ナット | SUS304 |
| 座金 | SUS304 |
26件の型式
| 型式 |
パイプ表 面処理 |
ブラケット 色 |
A | L1 | D | B | H | h | L | L2 | Lm | M |
許容荷重 (N) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UFC-20-180-AL | アルマイト処理(シルバー) | つや消し黒 | 20 | 180 | 28 | 48 | 58 | 35 | 200 | 142 | 15.5 | M8 | 500 | 157 |
| UFC-20-200-AL | アルマイト処理(シルバー) | つや消し黒 | 20 | 200 | 28 | 48 | 58 | 35 | 220 | 162 | 15.5 | M8 | 500 | 163 |
| UFC-20-250-AL | アルマイト処理(シルバー) | つや消し黒 | 20 | 250 | 28 | 48 | 58 | 35 | 270 | 212 | 15.5 | M8 | 500 | 178 |
| UFC-20-300-AL | アルマイト処理(シルバー) | つや消し黒 | 20 | 300 | 28 | 48 | 58 | 35 | 320 | 262 | 15.5 | M8 | 500 | 193 |
| UFC-20-350-AL | アルマイト処理(シルバー) | つや消し黒 | 20 | 350 | 28 | 48 | 58 | 35 | 370 | 312 | 15.5 | M8 | 500 | 208 |
| UFC-20-400-AL | アルマイト処理(シルバー) | つや消し黒 | 20 | 400 | 28 | 48 | 58 | 35 | 420 | 362 | 15.5 | M8 | 500 | 223 |
| UFC-30-300-AL | アルマイト処理(シルバー) | つや消し黒 | 30 | 300 | 38 | 57 | 78 | 45 | 324 | 254 | 20.5 | M10 | 500 | 295 |
| UFC-30-350-AL | アルマイト処理(シルバー) | つや消し黒 | 30 | 350 | 38 | 57 | 78 | 45 | 374 | 304 | 20.5 | M10 | 500 | 310 |
| UFC-30-400-AL | アルマイト処理(シルバー) | つや消し黒 | 30 | 400 | 38 | 57 | 78 | 45 | 424 | 354 | 20.5 | M10 | 500 | 330 |
| UFC-30-500-AL | アルマイト処理(シルバー) | つや消し黒 | 30 | 500 | 38 | 57 | 78 | 45 | 524 | 454 | 20.5 | M10 | 500 | 365 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UFC-20-180-AL | UFC-20-180-AL | P | 3,730 | - | 在庫品 |
| UFC-20-200-AL | UFC-20-200-AL | P | 3,840 | - | 在庫品 |
| UFC-20-250-AL | UFC-20-250-AL | P | 3,950 | - | 在庫品 |
| UFC-20-300-AL | UFC-20-300-AL | P | 4,060 | - | 在庫品 |
| UFC-20-350-AL | UFC-20-350-AL | P | 4,390 | - | 在庫品 |
| UFC-20-400-AL | UFC-20-400-AL | P | 4,500 | - | 在庫品 |
| UFC-30-300-AL | UFC-30-300-AL | P | 4,960 | - | 在庫品 |
| UFC-30-350-AL | UFC-30-350-AL | P | 5,100 | - | 在庫品 |
| UFC-30-400-AL | UFC-30-400-AL | P | 5,230 | - | 在庫品 |
| UFC-30-500-AL | UFC-30-500-AL | P | 5,530 | - | 在庫品 |
