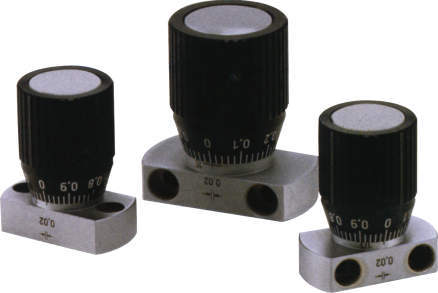

コントロールメカニズム LCP・LCV

このページをプリント
CADをダウンロード
価格・納期を確認

・おねじ部品を取りつけることで、マイクロメータと同様の正確な位置ぎめが可能です。
・2種類の取りつけ方向を標準化。
・回転方向は2種類から選択可能です。

: #レバー

共通仕様

材質・仕上げ	本体：S15C、三価クロメート処理ノブ：アルミニウム合金、アルマイト処理（黒）ハブカバー：ナイロン6（ライトグレー）
表示分解能	0.02ｍｍ

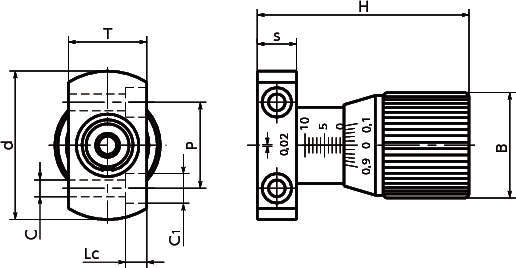

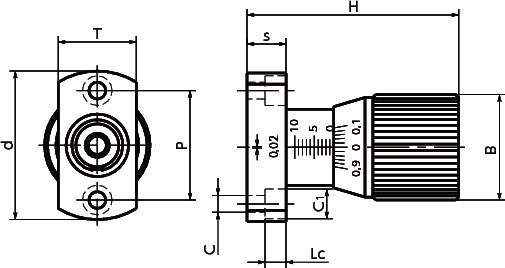

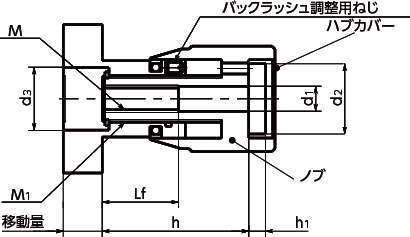

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

8件中 1-8件
表示件数

仕様
価格・納期

8件の型式

型式	タイプ	移動量 (mm)	回転方向	B	C₁	C	d	d₁	d₂	d₃	P	H	h	h₁	Lc	Lf	M (並目)	M₁ (細目)	s	T	質量 (g)


LCP-27-R	平行	10	右	27	8	4.3	38	6.4	18	16	28	54	37.5	4.3	4.5	19.5	M6	M12×1	10	20	103
LCP-27-L	平行	10	左	27	8	4.3	38	6.4	18	16	28	54	37.5	4.3	4.5	19.5	M6	M12×1	10	20	103
LCP-34-R	平行	15	右	34	9.5	5.3	50	8.5	23	19	36	67	45.5	4.2	5.5	23.5	M8	M16×1	11	25	206
LCP-34-L	平行	15	左	34	9.5	5.3	50	8.5	23	19	36	67	45.5	4.2	5.5	23.5	M8	M16×1	11	25	206
LCV-27-R	垂直	10	右	27	8	4.3	38	6.4	18	16	22	54	37.5	4.3	4.5	19.5	M6	M12×1	10	20	103
LCV-27-L	垂直	10	左	27	8	4.3	38	6.4	18	16	22	54	37.5	4.3	4.5	19.5	M6	M12×1	10	20	103
LCV-34-R	垂直	15	右	34	9.5	5.3	50	8.5	23	19	30	67	45.5	4.2	5.5	23.5	M8	M16×1	11	25	206
LCV-34-L	垂直	15	左	34	9.5	5.3	50	8.5	23	19	30	67	45.5	4.2	5.5	23.5	M8	M16×1	11	25	206

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
LCP-27-R	LCP-27-R	P	25,900	-	在庫品
LCP-27-L	LCP-27-L	P	25,900	-	10日間
LCP-34-R	LCP-34-R	P	27,700	-	在庫品
LCP-34-L	LCP-34-L	P	27,700	-	10日間
LCV-27-R	LCV-27-R	P	25,500	-	在庫品
LCV-27-L	LCV-27-L	P	25,500	-	在庫品
LCV-34-R	LCV-34-R	P	27,300	-	在庫品
LCV-34-L	LCV-34-L	P	27,300	-	10日間
