・ライトグレーのプラスティック製ハブカバーがシャフト端面をかくし、ハンドルを美しく装飾します。
・ハブカバーは簡単に着脱できます。
・軸穴加工済（公差：H8）。
共通仕様
| ハンドル | アルミニウム合金、アルマイト処理（黒） |
|---|---|
| ハブカバー | ナイロン6（ライトグレー） |
鍋屋バイテック会社
アルミコントロールハンドル HCB

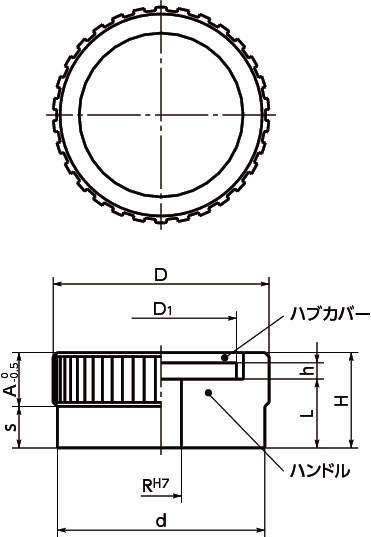

詳細仕様
6件の型式
| 型式 | 材質 | 表面処理 |
D (mm) |
R (mm) |
D1 (mm) |
H (mm) |
s (mm) |
h (mm) |
d (mm) |
L (mm) |
A (mm) |
質量 (g) |
追加工 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 押しねじ穴 | セットスクリュー | ||||||||||||||
| 数 | サイズ | |||||||||||||||
| HCB-52-R10-A | アルミニウム製 | アルマイト処理(黒) | 52 | 10 | 37 | 23 | 10 | 3.8 | 50 | 17 | 13 | 100 | 標準品（追加工なし） | - | - | - |
| HCB-62-R10-A | アルミニウム製 | アルマイト処理(黒) | 62 | 10 | 47 | 23 | 10 | 3.8 | 60 | 17 | 13 | 142 | 標準品（追加工なし） | - | - | - |
| HCB-52-R10-A-AMC | アルミニウム製 | アルマイト処理(黒) | 52 | 10 | 37 | 23 | 10 | 3.8 | 50 | 17 | 13 | 100 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HCB-52-R10-A-AMC-P | アルミニウム製 | アルマイト処理(黒) | 52 | 10 | 37 | 23 | 10 | 3.8 | 50 | 17 | 13 | 100 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| HCB-62-R10-A-AMC | アルミニウム製 | アルマイト処理(黒) | 62 | 10 | 47 | 23 | 10 | 3.8 | 60 | 17 | 13 | 142 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HCB-62-R10-A-AMC-P | アルミニウム製 | アルマイト処理(黒) | 62 | 10 | 47 | 23 | 10 | 3.8 | 60 | 17 | 13 | 142 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HCB-52-R10-A | HCB-52-R10-A | P | 3,300 | - | 在庫品 |
| HCB-62-R10-A | HCB-62-R10-A | P | 4,040 | - | 在庫品 |
| HCB-52-R10-A-AMC | HCB-52-R10-A-AMC | P | 3,940 | - | 在庫品 |
| HCB-52-R10-A-AMC-P | HCB-52-R10-A-AMC-P | P | 4,110 | - | 在庫品 |
| HCB-62-R10-A-AMC | HCB-62-R10-A-AMC | P | 4,710 | - | 在庫品 |
| HCB-62-R10-A-AMC-P | HCB-62-R10-A-AMC-P | P | 4,870 | - | 在庫品 |
