HAFS
HAFS
・引き上げてから倒すリトラクタブル回転グリップGDRSつきのクランクハンドル。
・倒したグリップは、ハンドル本体のポケットに収納されます。
・ハブカバーは簡単に着脱できます。
・カラーバリエーションは2色。
| グリップ | リトラクタブル回転グリップ GDRS、ナイロン6（つや消し黒） |
|---|---|
| ハンドル | AC4B、静電塗装、つや消し黒／つや消しシルバー |
| ハブカバー | ナイロン6（ライトグレー） |
24件の型式

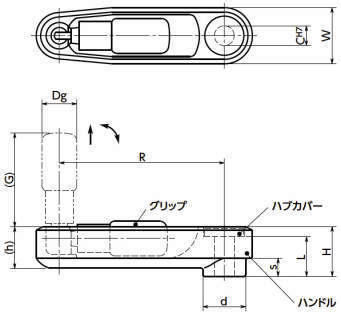

HAFS-C

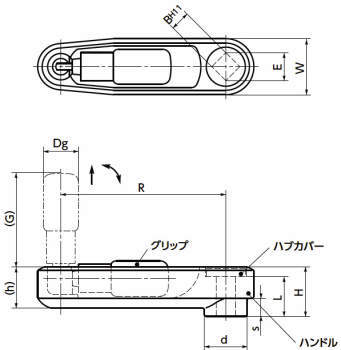

HAFS-B
| 型式 | 取付方法 | 色 |
R (mm) |
C (mm) |
B (mm) |
W (mm) |
Emin. (mm) |
H (mm) |
Dg(mm) |
s (mm) |
h(mm) |
d (mm) |
L (mm) |
G (mm) |
質量 (g) |
追加工 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 押しねじ穴 | セットスクリュー | |||||||||||||||||
| 数 | サイズ | ||||||||||||||||||
| HAFS-80-C10-BK | 丸穴 | 黒 | 80 | 10 | - | 29 | - | 25.5 | 16 | 8 | 21.5 | 23 | 19.5 | 43 | 131 | 標準品（追加工なし） | - | - | - |
| HAFS-100-C12-BK | 丸穴 | 黒 | 100 | 12 | - | 34 | - | 29.5 | 18 | 9.5 | 24 | 26.7 | 23.5 | 57.5 | 177 | 標準品（追加工なし） | - | - | - |
| HAFS-125-C14-BK | 丸穴 | 黒 | 125 | 14 | - | 36 | - | 36.5 | 24 | 15 | 26 | 28 | 30.5 | 76.5 | 286 | 標準品（追加工なし） | - | - | - |
| HAFS-80-C10-SG | 丸穴 | シルバー | 80 | 10 | - | 29 | - | 25.5 | 16 | 8 | 21.5 | 23 | 19.5 | 43 | 131 | 標準品（追加工なし） | - | - | - |
| HAFS-100-C12-SG | 丸穴 | シルバー | 100 | 12 | - | 34 | - | 29.5 | 18 | 9.5 | 24 | 26.7 | 23.5 | 57.5 | 177 | 標準品（追加工なし） | - | - | - |
| HAFS-125-C14-SG | 丸穴 | シルバー | 125 | 14 | - | 36 | - | 36.5 | 24 | 15 | 26 | 28 | 30.5 | 76.5 | 286 | 標準品（追加工なし） | - | - | - |
| HAFS-80-B10-BK | 角穴 | 黒 | 80 | - | 10 | 29 | 13.1 | 25.5 | 16 | 8 | 21.5 | 23 | 19.5 | 43 | 131 | 標準品（追加工なし） | - | - | - |
| HAFS-100-B12-BK | 角穴 | 黒 | 100 | - | 12 | 34 | 16.1 | 29.5 | 18 | 9.5 | 24 | 26.7 | 23.5 | 57.5 | 177 | 標準品（追加工なし） | - | - | - |
| HAFS-125-B14-BK | 角穴 | 黒 | 125 | - | 14 | 36 | 18.1 | 36.5 | 24 | 15 | 26 | 28 | 30.5 | 76.5 | 286 | 標準品（追加工なし） | - | - | - |
| HAFS-80-B10-SG | 角穴 | シルバー | 80 | - | 10 | 29 | 13.1 | 25.5 | 16 | 8 | 21.5 | 23 | 19.5 | 43 | 131 | 標準品（追加工なし） | - | - | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HAFS-80-C10-BK | HAFS-80-C10-BK | P | 11,800 | - | 10日間 |
| HAFS-100-C12-BK | HAFS-100-C12-BK | P | 12,700 | - | 10日間 |
| HAFS-125-C14-BK | HAFS-125-C14-BK | P | 13,000 | - | 10日間 |
| HAFS-80-C10-SG | HAFS-80-C10-SG | P | 11,800 | - | 10日間 |
| HAFS-100-C12-SG | HAFS-100-C12-SG | P | 12,700 | - | 10日間 |
| HAFS-125-C14-SG | HAFS-125-C14-SG | P | 13,000 | - | 10日間 |
| HAFS-80-B10-BK | HAFS-80-B10-BK | P | 12,600 | - | 10日間 |
| HAFS-100-B12-BK | HAFS-100-B12-BK | P | 13,500 | - | 10日間 |
| HAFS-125-B14-BK | HAFS-125-B14-BK | P | 13,800 | - | 10日間 |
| HAFS-80-B10-SG | HAFS-80-B10-SG | P | 12,600 | - | 10日間 |
