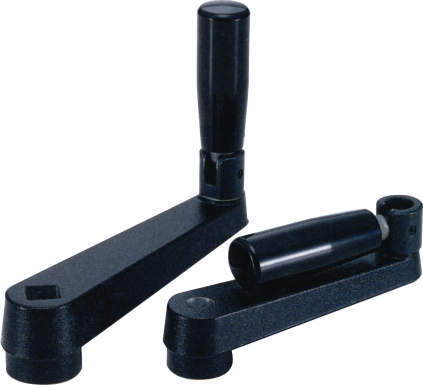

・引き上げてから倒すリトラクタブル回転グリップGGRつきのクランクハンドル。
・丸穴(公差：H7)と角穴(公差：H11)が選択できあます。
共通仕様
| ハンドル | AC4B、静電塗装（つや消し黒） |
|---|---|
| グリップ | フェノール樹脂（黒） |
鍋屋バイテック会社
アルミクランクハンドル HAG
詳細仕様
12件の型式
| 型式 | 取付方法 |
R (mm) |
C (mm) |
B (mm) |
Emin. (mm) |
H (mm) |
A (mm) |
s (mm) |
h (mm) |
d (mm) |
L (mm) |
G (mm) |
W (mm) |
質量 (g) |
追加工 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 押しねじ穴 | セットスクリュー | ||||||||||||||||
| 数 | サイズ | |||||||||||||||||
| HAG-100-C12 | 丸穴 | 100 | 12 | - | - | 30 | 23 | 19.5 | 13 | 27 | 28 | 67.5 | 29 | 199 | 標準品（追加工なし） | - | - | - |
| HAG-125-C14 | 丸穴 | 125 | 14 | - | - | 36 | 23 | 19.5 | 14 | 32 | 34 | 67.5 | 34.5 | 254 | 標準品（追加工なし） | - | - | - |
| HAG-160-C17 | 丸穴 | 160 | 17 | - | - | 40 | 26 | 19.5 | 14 | 35 | 38 | 82.5 | 40 | 346 | 標準品（追加工なし） | - | - | - |
| HAG-100-B12 | 角穴 | 100 | - | 12 | 16.1 | 30 | 23 | 19.5 | 13 | 27 | 28 | 67.5 | 29 | 199 | 標準品（追加工なし） | - | - | - |
| HAG-125-B14 | 角穴 | 125 | - | 14 | 18.1 | 36 | 23 | 19.5 | 14 | 32 | 34 | 67.5 | 34.5 | 254 | 標準品（追加工なし） | - | - | - |
| HAG-160-B17 | 角穴 | 160 | - | 17 | 22.2 | 40 | 26 | 19.5 | 14 | 35 | 38 | 82.5 | 40 | 346 | 標準品（追加工なし） | - | - | - |
| HAG-100-C12-AMC | 丸穴 | 100 | 12 | - | - | 30 | 23 | 19.5 | 13 | 27 | 28 | 67.5 | 29 | 199 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HAG-100-C12-AMC-P | 丸穴 | 100 | 12 | - | - | 30 | 23 | 19.5 | 13 | 27 | 28 | 67.5 | 29 | 199 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| HAG-125-C14-AMC | 丸穴 | 125 | 14 | - | - | 36 | 23 | 19.5 | 14 | 32 | 34 | 67.5 | 34.5 | 254 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HAG-125-C14-AMC-P | 丸穴 | 125 | 14 | - | - | 36 | 23 | 19.5 | 14 | 32 | 34 | 67.5 | 34.5 | 254 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HAG-100-C12 | HAG-100-C12 | P | 8,000 | - | 在庫品 |
| HAG-125-C14 | HAG-125-C14 | P | 8,960 | - | 在庫品 |
| HAG-160-C17 | HAG-160-C17 | P | 9,790 | - | 在庫品 |
| HAG-100-B12 | HAG-100-B12 | P | 8,680 | - | 在庫品 |
| HAG-125-B14 | HAG-125-B14 | P | 9,660 | - | 在庫品 |
| HAG-160-B17 | HAG-160-B17 | P | 10,500 | - | 在庫品 |
| HAG-100-C12-AMC | HAG-100-C12-AMC | P | 8,790 | - | 在庫品 |
| HAG-100-C12-AMC-P | HAG-100-C12-AMC-P | P | 8,960 | - | 在庫品 |
| HAG-125-C14-AMC | HAG-125-C14-AMC | P | 9,780 | - | 在庫品 |
| HAG-125-C14-AMC-P | HAG-125-C14-AMC-P | P | 9,950 | - | 在庫品 |
