HAF
HAF

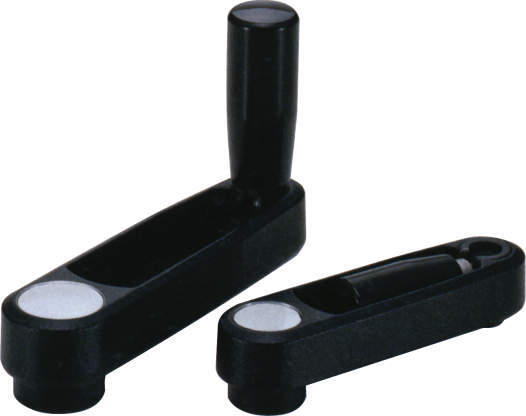

・引き上げてから倒すリトラクタブル回転グリップGGRつきのクランクハンドル。
・倒したグリップはハンドル本体のポケットに収納されます。
・ハブカバーは簡単に着脱できます。
・丸穴（公差：H7）と角穴(公差：H11）が選択できます。
| ハンドル | AC4B、静電塗装（つや消し黒） |
|---|---|
| グリップ | GDR リトラクタブル回転グリップ、フェノール樹脂（黒） |
| ハブカバー | ナイロン6（ライトグレー） |
24件の型式
HAF

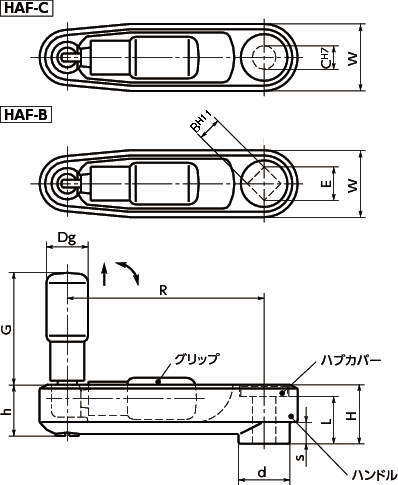

| 型式 | 取付方法 | 色 |
R (mm) |
C (mm) |
B (mm) |
W (mm) |
Emin. (mm) |
H (mm) |
D g(mm) |
s (mm) |
h (mm) |
d (mm) |
L (mm) |
G (mm) |
標準品 質量 (g) |
追加工 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 押しねじ穴 | セットスクリュー | |||||||||||||||||
| 数 | サイズ | ||||||||||||||||||
| HAF-80-C10 | 丸穴 | 黒 | 80 | 10 | - | 29 | - | 26 | 16 | 8 | 23 | 23 | 20 | 43 | 131 | 標準品（追加工なし） | - | - | - |
| HAF-100-C12 | 丸穴 | 黒 | 100 | 12 | - | 34 | - | 30 | 18 | 9.5 | 25.5 | 26 | 24 | 57.5 | 177 | 標準品（追加工なし） | - | - | - |
| HAF-125-C14 | 丸穴 | 黒 | 125 | 14 | - | 36 | - | 37 | 24 | 15 | 28 | 28 | 31 | 76 | 286 | 標準品（追加工なし） | - | - | - |
| HAF-80-C10-SG | 丸穴 | シルバー | 80 | 10 | - | 29 | - | 26 | 16 | 8 | 23 | 23 | 20 | 43 | 131 | 標準品（追加工なし） | - | - | - |
| HAF-100-C12-SG | 丸穴 | シルバー | 100 | 12 | - | 34 | - | 30 | 18 | 9.5 | 25.5 | 26 | 24 | 57.5 | 177 | 標準品（追加工なし） | - | - | - |
| HAF-125-C14-SG | 丸穴 | シルバー | 125 | 14 | - | 36 | - | 37 | 24 | 15 | 28 | 28 | 31 | 76 | 286 | 標準品（追加工なし） | - | - | - |
| HAF-80-B10 | 角穴 | 黒 | 80 | - | 10 | 29 | 13.1 | 26 | 16 | 8 | 23 | 23 | 20 | 43 | 131 | 標準品（追加工なし） | - | - | - |
| HAF-100-B12 | 角穴 | 黒 | 100 | - | 12 | 34 | 16.1 | 30 | 18 | 9.5 | 25.5 | 26 | 24 | 57.5 | 177 | 標準品（追加工なし） | - | - | - |
| HAF-125-B14 | 角穴 | 黒 | 125 | - | 14 | 36 | 18.1 | 37 | 24 | 15 | 28 | 28 | 31 | 76 | 286 | 標準品（追加工なし） | - | - | - |
| HAF-80-B10-SG | 角穴 | シルバー | 80 | - | 10 | 29 | 13.1 | 26 | 16 | 8 | 23 | 23 | 20 | 43 | 131 | 標準品（追加工なし） | - | - | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HAF-80-C10 | HAF-80-C10 | P | 8,970 | 在庫品 | 在庫品 |
| HAF-100-C12 | HAF-100-C12 | P | 9,840 | - | 10日間 |
| HAF-125-C14 | HAF-125-C14 | P | 11,200 | - | 10日間 |
| HAF-80-C10-SG | HAF-80-C10-SG | P | 8,970 | - | 10日間 |
| HAF-100-C12-SG | HAF-100-C12-SG | P | 9,840 | - | 10日間 |
| HAF-125-C14-SG | HAF-125-C14-SG | P | 11,200 | - | 10日間 |
| HAF-80-B10 | HAF-80-B10 | P | 9,780 | - | 在庫品 |
| HAF-100-B12 | HAF-100-B12 | P | 10,700 | - | 在庫品 |
| HAF-125-B14 | HAF-125-B14 | P | 11,900 | - | 在庫品 |
| HAF-80-B10-SG | HAF-80-B10-SG | P | 9,780 | - | 10日間 |
