・ハンドルその他の機械部品に簡単に取りつけできます。
・精密なセレーションにより、クラッチの締結・解除はきわめてスムーズ。しかも確実です。
・ニードルベアリングを採用。また、ベアリング摺動面は熱処理・研磨済み。高速使用においても耐久性にすぐれています。
・ベアリングへのグリース注入口は加工済み。グリースニップルも付属しています。
共通仕様
| 材質・仕上げ | S15C相当、浸炭焼入れ・研磨（硬度56～60HRC） |
|---|
鍋屋バイテック会社

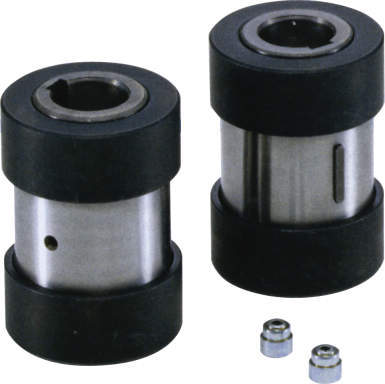

クラッチメカニズム HCM
詳細仕様
4件の型式

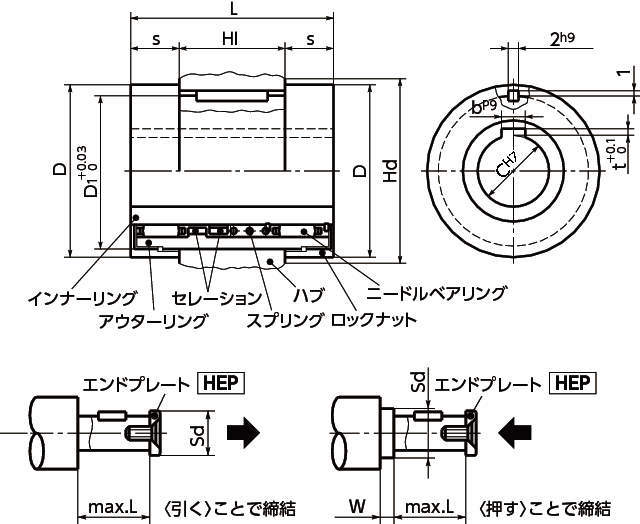

| 型式 | C | D | D1 | b | t | L | s | ハンドルハブ | 適用シャフト寸法 |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min.Hd | HI±0.1 | min.W | max.Sd | |||||||||
| HCM-1-C12 | 12 | 29 | 25 | 4 | 1.1 | 42 | 12 | 29 | 18 | 4 | 17 | 126 |
| HCM-2-C14 | 14 | 33 | 29 | 5 | 1.3 | 48 | 14 | 33 | 20 | 4 | 21 | 194 |
| HCM-3-C18 | 18 | 39 | 35 | 6 | 1.7 | 50 | 13 | 39 | 24 | 4 | 26 | 275 |
| HCM-4-C22 | 22 | 46 | 41 | 6 | 1.7 | 54 | 13 | 46 | 28 | 4 | 30 | 390 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HCM-1-C12 | HCM-1-C12 | P | 22,800 | - | 在庫品 |
| HCM-2-C14 | HCM-2-C14 | P | 25,300 | - | 在庫品 |
| HCM-3-C18 | HCM-3-C18 | P | 28,300 | - | 在庫品 |
| HCM-4-C22 | HCM-4-C22 | P | 30,800 | - | 在庫品 |
