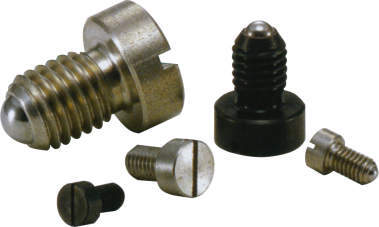

・ボルトタイプのボールプランジャ。頭部座面で取りつけ位置が決まります。
・スティール製とオールステンレス製を標準化。
・PBSH：スティール製
・PBSHS：ステンレス製
| 本体 | PBSH：SUM22L、四三酸化鉄皮膜（黒） PBSHS：SUS303 |
|---|---|
| ボール | PBSH：SUJ2(硬度54～60HRC) PBSHS：SUS440C(硬度54～60HRC) |
| スプリング | PBSH、PBSHS：SUS631J1 |
12件の型式
| 型式 | タイプ |
M (並目) |
s | L | L1 | L2 | D1 | D | a |
荷重 (N) min./max. |
適用 ボールボタン |
質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBSH-4 | スティール | M4 | 0.8 | 6.5 | 3 | 5 | 6 | 2.5 | 0.6 | 8/14 | BB-5 | 2 |
| PBSH-5 | スティール | M5 | 0.9 | 8.5 | 4 | 6.7 | 8 | 3 | 0.8 | 8/14 | BB-5 | 5 |
| PBSH-6 | スティール | M6 | 1 | 9 | 5 | - | 10 | 3.5 | 1 | 11/18 | BB-6 | 8 |
| PBSH-8 | スティール | M8 | 1.5 | 11 | 5.5 | - | 13 | 4.5 | 1.2 | 18/31 | BB-8 | 10 |
| PBSH-10 | スティール | M10 | 2 | 14 | 6 | - | 16 | 6 | 1.5 | 24/45 | BB-10 | 15 |
| PBSH-12 | スティール | M12 | 2.5 | 15 | 7 | - | 18 | 8 | 2 | 26/49 | BB-12 | 20 |
| PBSHS-4 | ステンレス | M4 | 0.8 | 6.5 | 3 | 5 | 6 | 2.5 | 0.6 | 8/14 | BB-5 | 2 |
| PBSHS-5 | ステンレス | M5 | 0.9 | 8.5 | 4 | 6.7 | 8 | 3 | 0.8 | 8/14 | BB-5 | 5 |
| PBSHS-6 | ステンレス | M6 | 1 | 9 | 5 | - | 10 | 3.5 | 1 | 11/18 | BB-6 | 8 |
| PBSHS-8 | ステンレス | M8 | 1.5 | 11 | 5.5 | - | 13 | 4.5 | 1.2 | 18/31 | BB-8 | 10 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PBSH-4 | PBSH-4 | P | 1,090 | - | 在庫品 |
| PBSH-5 | PBSH-5 | P | 1,150 | - | 在庫品 |
| PBSH-6 | PBSH-6 | P | 1,250 | - | 在庫品 |
| PBSH-8 | PBSH-8 | P | 1,410 | - | 在庫品 |
| PBSH-10 | PBSH-10 | P | 1,630 | - | 在庫品 |
| PBSH-12 | PBSH-12 | P | 1,740 | - | 在庫品 |
| PBSHS-4 | PBSHS-4 | P | 1,650 | - | 在庫品 |
| PBSHS-5 | PBSHS-5 | P | 1,810 | - | 在庫品 |
| PBSHS-6 | PBSHS-6 | P | 2,020 | - | 在庫品 |
| PBSHS-8 | PBSHS-8 | P | 2,630 | - | 在庫品 |
