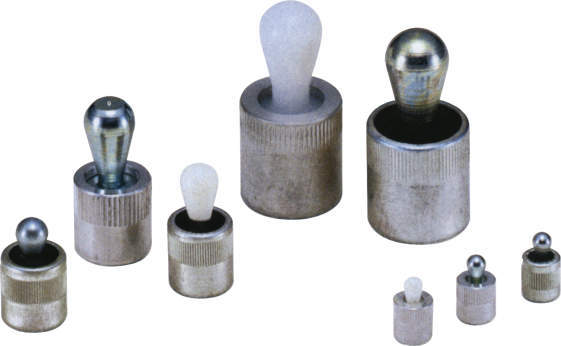

クイックピンプランジャ PQC

このページをプリント
CADをダウンロード
価格・納期を確認

・ワンタッチでワークを位置ぎめ・固定できます。
・PQC-SA：スティールピン・パッキンなし
・PQC-SB：スティールピン・パッキンあり
・PQC-KA：プラスティックピン・パッキンなし
・PQC-KB：プラスティックピン・パッキンあり

: #プランジャー; #位置決め

共通仕様

PQC-SA	本体：アルミニウム（シルバー）ピン：SUM22L,三価クロメート処理スプリング：SWPB
PQC-SB	本体：アルミニウム（シルバー）ピン：SUM22L,三価クロメート処理パッキン：NBR スプリング：SWPB
PQC-KA	本体：アルミニウム（シルバー）ピン：ポリアセタールスプリング：SWPB
PQC-KB	本体：アルミニウム（シルバー）ピン：ポリアセタールパッキン：NBR スプリング：SWPB

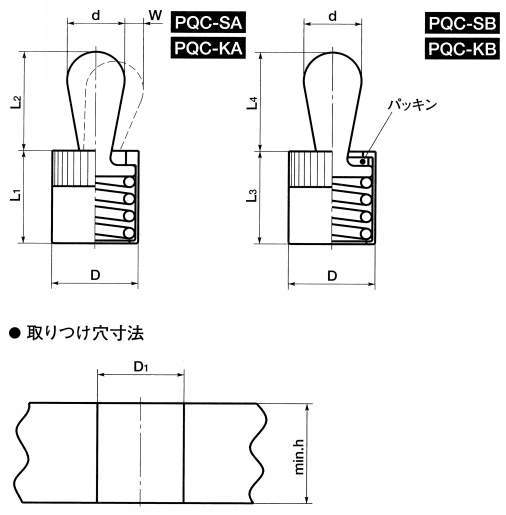

寸法図
動画
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

10件中 1-10件
表示件数

仕様
価格・納期

10件の型式

型式	材質ピン	パッキン	d	D	L₁ (0/-1)	L₂	L₃ (0/-1)	L₄	W	D₁^H8	min.h (最小)	荷重 (N)	質量 (g)


PQC-5-20-SA	スティール	なし	3	6	7	4	7	4	1	6	7	10	2
PQC-3-10-SA	スティール	なし	5	10	11	6.7	11.5	6	1.6	10	12	20	3
PQC-5-20-SB	スティール	あり	3	6	7	4	7	4	1	6	7	10	2
PQC-3-10-SB	スティール	あり	5	10	11	6.7	11.5	6	1.6	10	12	20	3
PQC-3-10-KA	プラスティック	なし	3	6	7	4	7	4	1	6	7	10	1
PQC-5-20-KA	プラスティック	なし	5	10	11	6.7	11.5	6	1.6	10	12	20	2
PQC-6-40-KA	プラスティック	なし	6	10	11	10.7	11.5	10	2	10	12	40	2
PQC-6-40-KB	プラスティック	あり	3	6	7	4	7	4	1	6	7	10	1
PQC-3-10-KB	プラスティック	あり	5	10	11	6.7	11.5	6	1.6	10	12	20	2
PQC-5-20-KB	プラスティック	あり	6	10	11	10.7	11.5	10	2	10	12	40	2

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
PQC-5-20-SA	PQC-5-20-SA	P	1,600	-	在庫品
PQC-3-10-SA	PQC-3-10-SA	P	1,460	-	在庫品
PQC-5-20-SB	PQC-5-20-SB	P	2,290	-	在庫品
PQC-3-10-SB	PQC-3-10-SB	P	2,160	-	在庫品
PQC-3-10-KA	PQC-3-10-KA	P	1,450	-	在庫品
PQC-5-20-KA	PQC-5-20-KA	P	1,570	-	在庫品
PQC-6-40-KA	PQC-6-40-KA	P	1,690	-	在庫品
PQC-6-40-KB	PQC-6-40-KB	P	2,410	-	在庫品
PQC-3-10-KB	PQC-3-10-KB	P	2,150	-	在庫品
PQC-5-20-KB	PQC-5-20-KB	P	2,280	-	在庫品
