共通仕様
| 材質・仕上げ | SUJ2(硬度58HRC～)、研磨 |
|---|
鍋屋バイテック会社

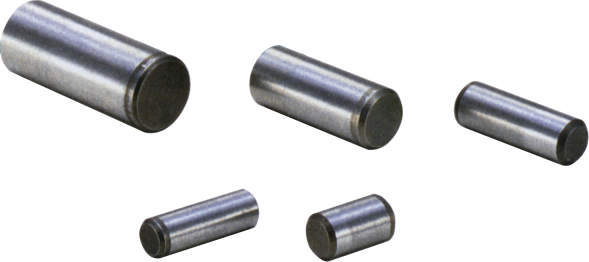

段付き位置ぎめピン PJP
詳細仕様
20件の型式
| 型式 | D | D公差 | L | L1 | L2 |
質量 (g) |
|
|---|---|---|---|---|---|---|---|
| p6 | h7 | ||||||
| PJP-3-10 | 3 | +0.012/+0.006 | 0/-0.010 | 10 | 1 | 7 | 0.6 |
| PJP-3-15 | 3 | +0.012/+0.006 | 0/-0.010 | 15 | 1 | 10 | 0.8 |
| PJP-3-20 | 3 | +0.012/+0.006 | 0/-0.010 | 20 | 1 | 13 | 1.1 |
| PJP-4-10 | 4 | +0.020/+0.012 | 0/-0.012 | 10 | 1.5 | 7 | 1 |
| PJP-4-15 | 4 | +0.020/+0.012 | 0/-0.012 | 15 | 1.5 | 10 | 1.5 |
| PJP-4-20 | 4 | +0.020/+0.012 | 0/-0.012 | 20 | 1.5 | 13 | 2 |
| PJP-5-10 | 5 | +0.020/+0.012 | 0/-0.012 | 10 | 1.5 | 7 | 1.6 |
| PJP-5-15 | 5 | +0.020/+0.012 | 0/-0.012 | 15 | 1.5 | 10 | 2.4 |
| PJP-5-18 | 5 | +0.020/+0.012 | 0/-0.012 | 18 | 1.5 | 12 | 2.8 |
| PJP-5-20 | 5 | +0.020/+0.012 | 0/-0.012 | 20 | 1.5 | 13 | 3.1 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PJP-3-10 | PJP-3-10 | P | 720 | - | 在庫品 |
| PJP-3-15 | PJP-3-15 | P | 720 | - | 在庫品 |
| PJP-3-20 | PJP-3-20 | P | 720 | - | 在庫品 |
| PJP-4-10 | PJP-4-10 | P | 760 | - | 在庫品 |
| PJP-4-15 | PJP-4-15 | P | 760 | - | 在庫品 |
| PJP-4-20 | PJP-4-20 | P | 760 | - | 在庫品 |
| PJP-5-10 | PJP-5-10 | P | 770 | - | 在庫品 |
| PJP-5-15 | PJP-5-15 | P | 770 | - | 在庫品 |
| PJP-5-18 | PJP-5-18 | P | 770 | - | 在庫品 |
| PJP-5-20 | PJP-5-20 | P | 770 | - | 在庫品 |
