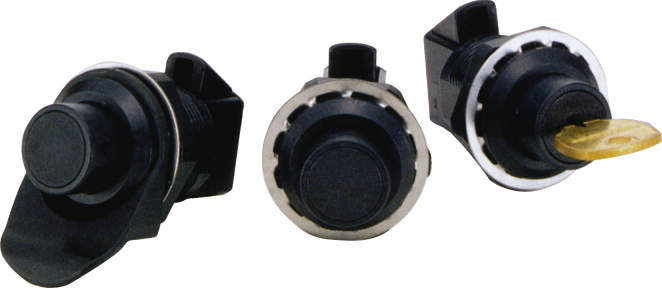

・ボタンを押すことによりポールが引込み、ロックがはずれます。
・ドアは軽く押すだけでスムーズに閉まります。
・プルタブつきのタイプを使用することで、操作性が向上します。
・プルタブはポールに対して水平･垂直の2種類があります。
・キーロックつき（キー2個）・キーロックなしの2種類を標準化。
・許容最大荷重：530N
破壊荷重：690N
| ハウジング | ガラス繊維強化ナイロン6（つや消し黒） |
|---|---|
| ポール | ポリアセタール（黒） |
| ロックプラグ | ガラス繊維強化ポリアセタール（つや消し黒） |
| スプリング | SUS302 |
| プルタブ | ナイロン66（つや消し黒） |
| ナット | ガラス繊維強化ナイロン6（つや消し黒） |
| ワッシャ | SUS302 |
| キーパー | SUS304 |
| キー | 黄銅 |

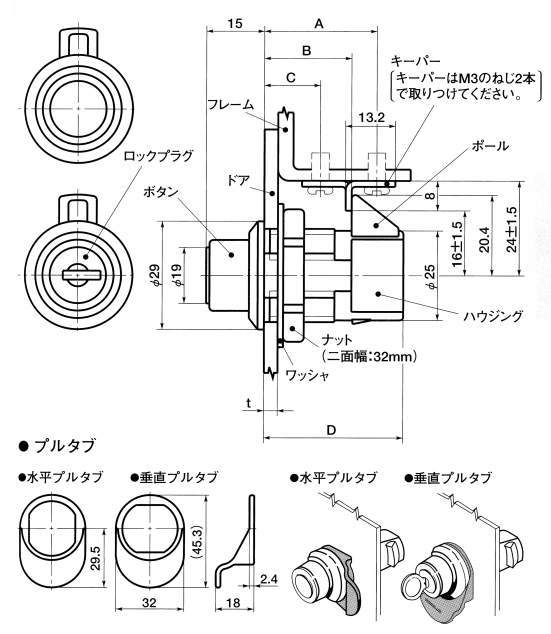

5件の型式
| 型式 | キーロック | プルタブ | max.t |
A ±1.5 |
B |
C ±1.5 |
D (参考) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|
| 93-303 | つき | 水平 | 10.3 | 29.5 | 23(+0.1/-0.7) | 14.5 | 37 | 50 |
| 93-313 | つき | 垂直 | 10.3 | 29.5 | 23(+0.1/-0.7) | 14.5 | 37 | 50 |
| 93-304 | なし | 水平 | 10.3 | 29.5 | 23(+0.1/-0.7) | 14.5 | 37 | 34 |
| 93-314 | なし | 垂直 | 10.3 | 29.5 | 23(+0.1/-0.7) | 14.5 | 37 | 34 |
| 93-308 | なし | なし | 12.7 | 32 | 25±0.4 | 17 | 40 | 31 |
・付属のキーパーを使用しない場合、フレームの位置はB寸法にしたがってください。 ・キーパー取りつけ用のねじ（M3）は付属していません。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 93-303 | 93-303 | P | 3,990 | - | 在庫品 |
| 93-313 | 93-313 | P | 3,990 | - | 在庫品 |
| 93-304 | 93-304 | P | 2,920 | - | 在庫品 |
| 93-314 | 93-314 | P | 2,920 | - | 在庫品 |
| 93-308 | 93-308 | P | 2,720 | - | 在庫品 |
