・デジタルポジションインジケーター“RDS”“RDP”取りつけ用ベース。
・送り回転軸が不用意に回転するのを防止します。
・3種類の回転軸固定方法が選択できます。
・レバーはクランプレバー“LEM”“LEF”を採用。
・取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向により押しねじ・レバーの位置を左右どちらでも選択することができます。
・機械・装置への取りつけは六角穴付きボルト（JIS B 1176）：M4をご使用ください。
| 本体 | アルミニウム合金、静電塗装（つや消し黒） |
|---|---|
| レバー（クランプレバー“LEM”“LEF”） | ナイロン6（つや消し黒） |
6件の型式

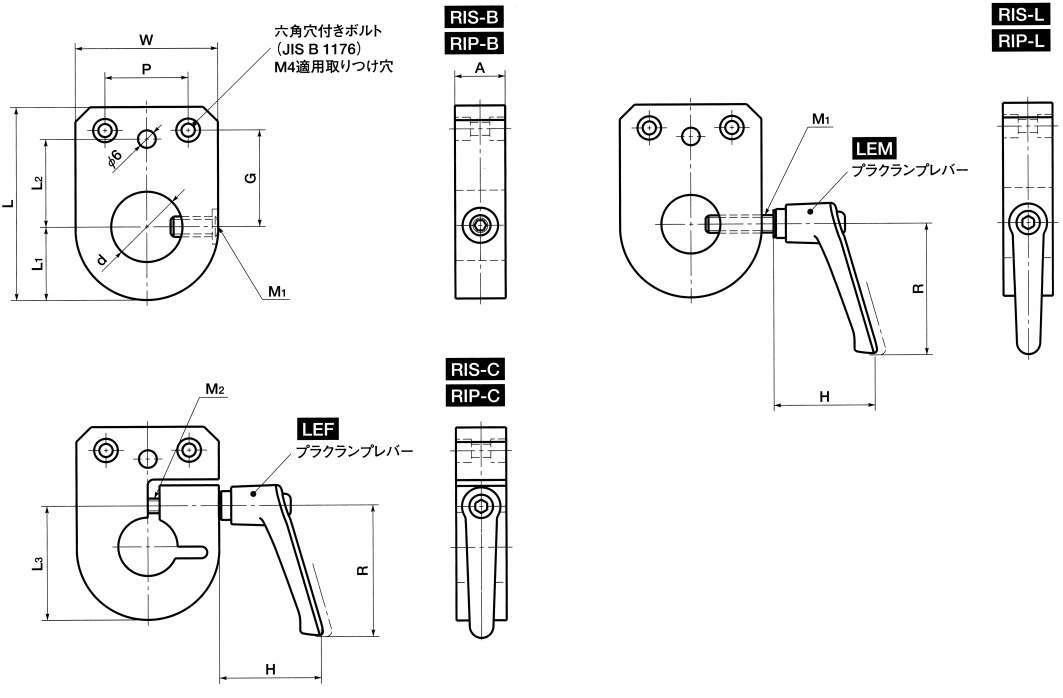

| 型式 | タイプ | W | P | G | L | L1 | L2 | L3 | d | A | M1 | M2 | H | R |
適用 インジケーター |
質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RIS-B | 六角穴付き止めねじ使用 | 34 | 20 | 23.5 | 48 | 17 | 22 | - | 16 | 20 | M5 | - | - | - | RDS | 48 |
| RIP-B | 六角穴付き止めねじ使用 | 50 | 28 | 33 | 68 | 26 | 30 | - | 24 | 20 | M6 | - | - | - | RDP | 111 |
| RIS-L | レバーつき・止めねじタイプ | 34 | 20 | 23.5 | 48 | 17 | 22 | - | 16 | 20 | M5 | - | 35.5 | 45 | RDS | 63 |
| RIP-L | レバーつき・止めねじタイプ | 50 | 28 | 33 | 68 | 26 | 30 | - | 24 | 20 | M6 | - | 35.5 | 45 | RDP | 122 |
| RIS-C | レバーつき・クランピングタイプ | 34 | 20 | 23.5 | 48 | 17 | 22 | 27.5 | 14 | 20 | - | M4 | 35.5 | 45 | RDS | 58 |
| RIP-C | レバーつき・クランピングタイプ | 50 | 28 | 33 | 68 | 26 | 30 | 40 | 20 | 20 | - | M5 | 35.5 | 45 | RDP | 119 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RIS-B | RIS-B | P | 4,430 | - | 在庫品 |
| RIP-B | RIP-B | P | 5,080 | - | 在庫品 |
| RIS-L | RIS-L | P | 5,050 | 在庫品 | 在庫品 |
| RIP-L | RIP-L | P | 5,710 | - | 在庫品 |
| RIS-C | RIS-C | P | 5,920 | 在庫品 | 在庫品 |
| RIP-C | RIP-C | P | 7,060 | 在庫品 | 在庫品 |
