・ラック＆ピニオン方式により素早い送りができます。
・移動ガイドはアリ溝方式を採用。がたつきを補正する機能をもっています。
共通仕様
| ステージ | 真鍮、黒色クロムメッキ |
|---|---|
| 本体 | 真鍮、塗装(シルバー) |
| 下面スペーサ | アルミニウム合金、アルマイト処理(黒) |
鍋屋バイテック会社

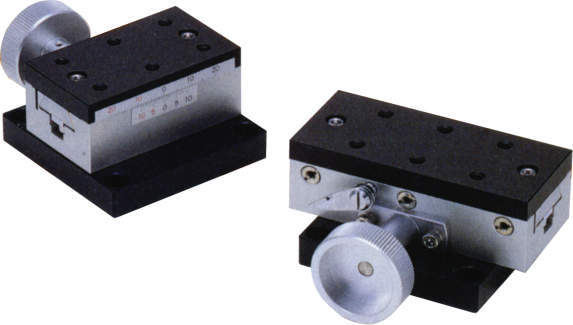

手動ステージ｜X軸ラックピニオンステージ TAR
詳細仕様
2件の型式
-
TAR-60
-
TAR-80
| 型式 | ステージ面 |
移動 ガイド |
移動量 |
ストローク (mm/Rotation) |
質量 (g) |
真直度 | 平行度 |
表示 分解能 |
位置 分解能 |
許容荷重 (N) |
|---|---|---|---|---|---|---|---|---|---|---|
| TAR-60 | 34×60 | アリ溝方式 | ±15 | 20 | 500 | 0.02 | 0.06 | 0.1 | 0.1 | 73.5 |
| TAR-80 | 34×80 | アリ溝方式 | ±25 | 20 | 800 | 0.03 | 0.06 | 0.1 | 0.1 | 98 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TAR-60 | TAR-60 | P | 36,900 | - | 在庫品 |
| TAR-80 | TAR-80 | P | 41,600 | - | 在庫品 |
