NLSD
NLSD

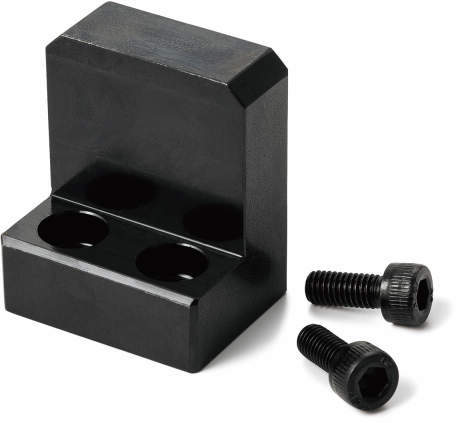

・リニアガイド用ストッパ。
・対応レールサイズは15mm・20mm・25mm・30mm・35mm。
・全商品に取りつけ用の六角穴付きボルトが付属しています。
＜用途＞
・テーブルの抜け止めや落下防止
・緊急停止用のストッパ
| 本体 | SS400 四三酸化鉄皮膜(黒) |
|---|---|
| 六角穴付きボルト | SCM435 四三酸化鉄皮膜(黒) |
8件の型式

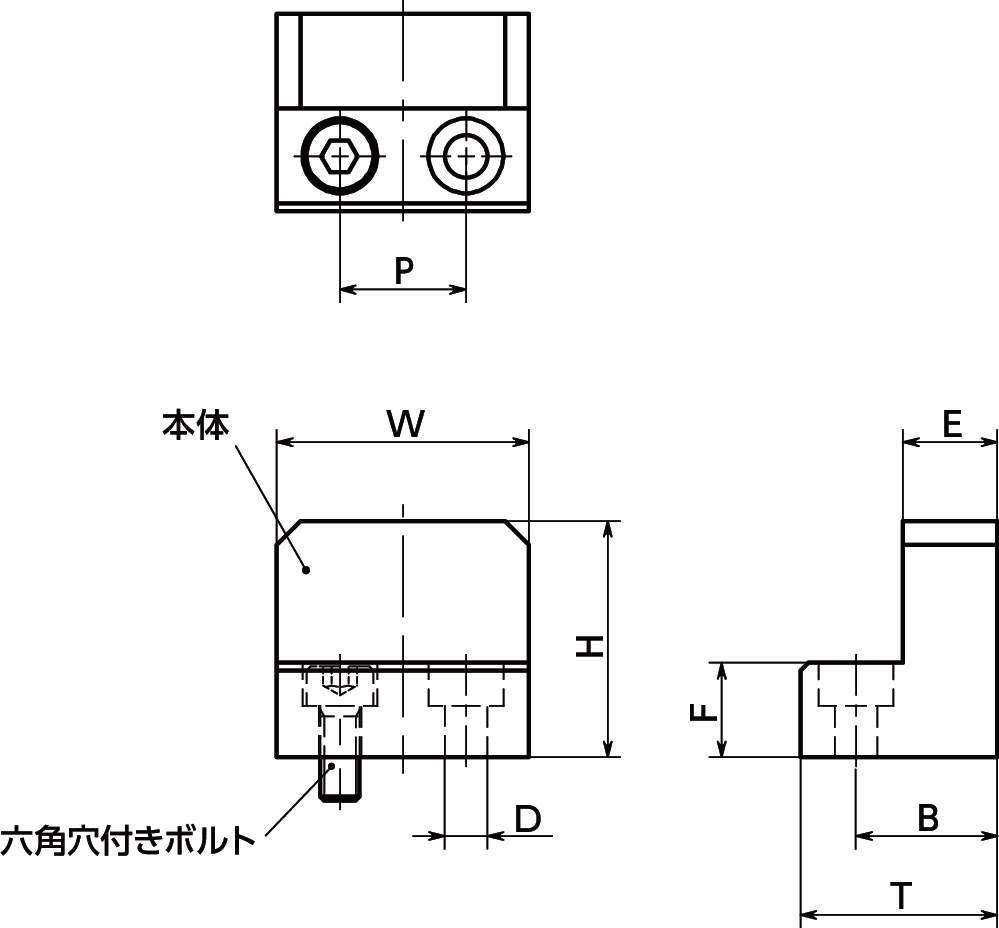

NLSD
| 型式 |
W (mm) |
H (mm) |
B (mm) |
E (mm) |
F (mm) |
P (mm) |
T (mm) |
D (mm) |
六角穴付き ボルト |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| NLSD-01 | 32 | 30 | 18 | 12 | 12 | 16 | 25 | 5.5 | M5×12 | 126.5 |
| NLSD-02 | 32 | 38 | 18 | 12 | 12 | 16 | 25 | 5.5 | M5×12 | 150.6 |
| NLSD-03 | 32 | 45 | 18 | 12 | 12 | 16 | 25 | 5.5 | M5×12 | 171.9 |
| NLSD-04 | 32 | 35 | 18 | 12 | 12 | 16 | 25 | 5.5 | M5×12 | 141.7 |
| NLSD-05 | 32 | 40 | 23 | 12 | 12 | 18 | 32 | 6.6 | M6×12 | 177.3 |
| NLSD-06 | 32 | 50 | 23 | 12 | 12 | 18 | 32 | 6.6 | M6×12 | 209.8 |
| NLSD-07 | 38 | 57 | 28 | 16 | 16 | 20 | 38 | 9 | M8×16 | 368.9 |
| NLSD-08 | 45 | 63 | 31 | 16 | 16 | 25 | 45 | 9 | M8×16 | 511.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NLSD-01 | NLSD-01 | P | 2,560 | - | 在庫品 |
| NLSD-02 | NLSD-02 | P | 2,560 | - | 在庫品 |
| NLSD-03 | NLSD-03 | P | 2,680 | - | 在庫品 |
| NLSD-04 | NLSD-04 | P | 2,560 | - | 在庫品 |
| NLSD-05 | NLSD-05 | P | 2,680 | - | 在庫品 |
| NLSD-06 | NLSD-06 | P | 2,900 | - | 在庫品 |
| NLSD-07 | NLSD-07 | P | 3,560 | - | 在庫品 |
| NLSD-08 | NLSD-08 | P | 4,340 | - | 在庫品 |
