NLSDU
NLSDU

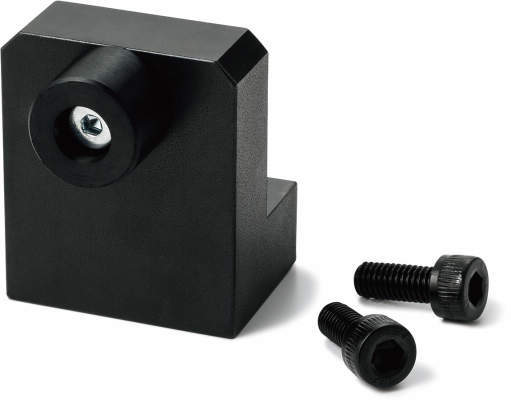

・ウレタン「NSBU」を組み込んだリニアガイド用ストッパ。
・ウレタンが金属同士の衝撃音を緩和します。
・対応レールサイズは15mm・20mm・25mm・30mm・35mm。
・全商品に取りつけ用の六角穴付きボルトが付属しています。
＜用途＞
・金属同士の衝撃音を緩和
・テーブルの抜け止めや落下防止
・緊急停止用のストッパ
| 本体 | SS400 四三酸化鉄皮膜(黒) |
|---|---|
| 六角穴付きボルト | SCM435 四三酸化鉄皮膜(黒) |
| ウレタン(NSBU)：ウレタン | ウレタン(黒) 硬度ショアA90 |
| ウレタン(NSBU)：六角穴付き低頭ボルト | S45C 三価クロメート処理 |
| ウレタン(NSBU)：カラー | SUS304 |
6件の型式

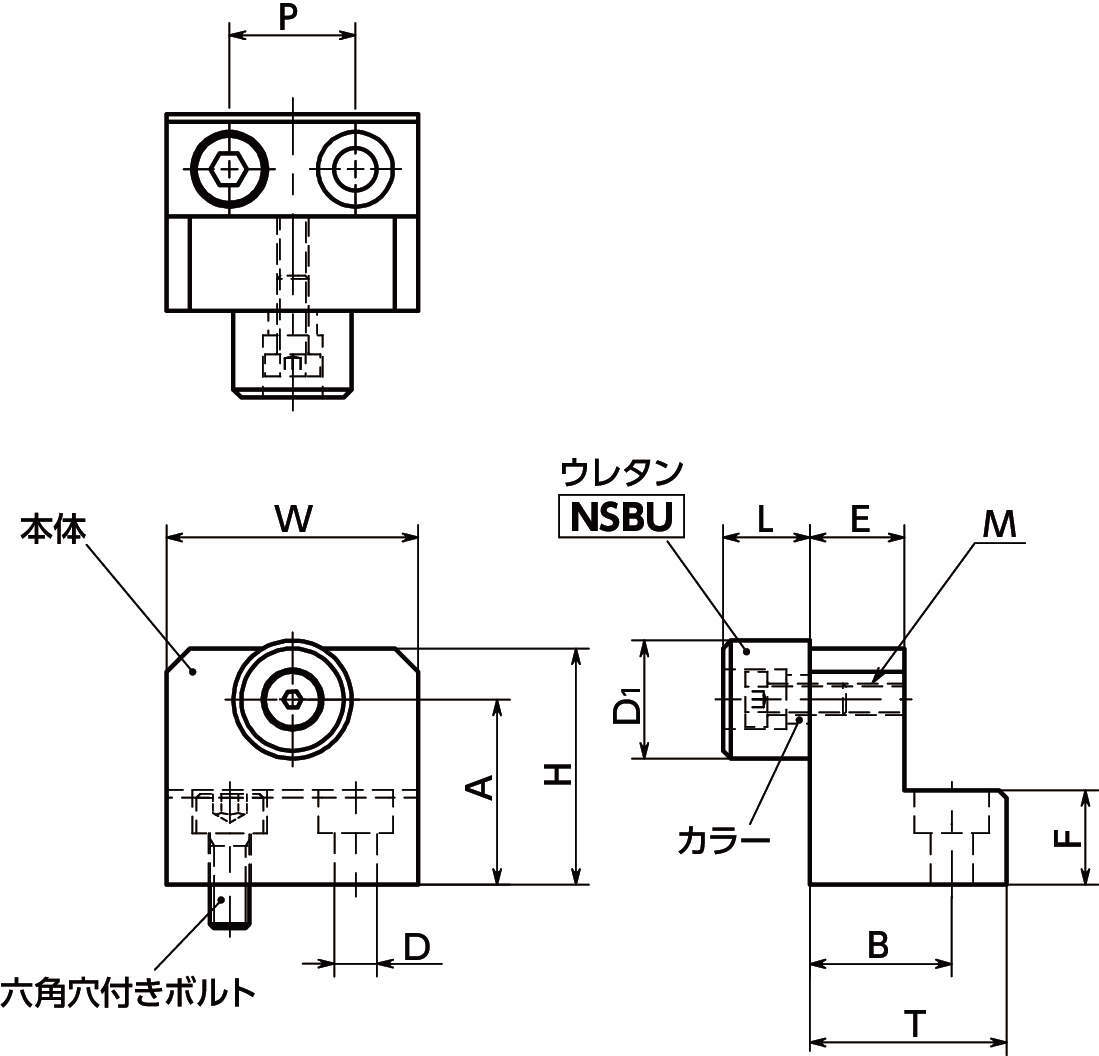

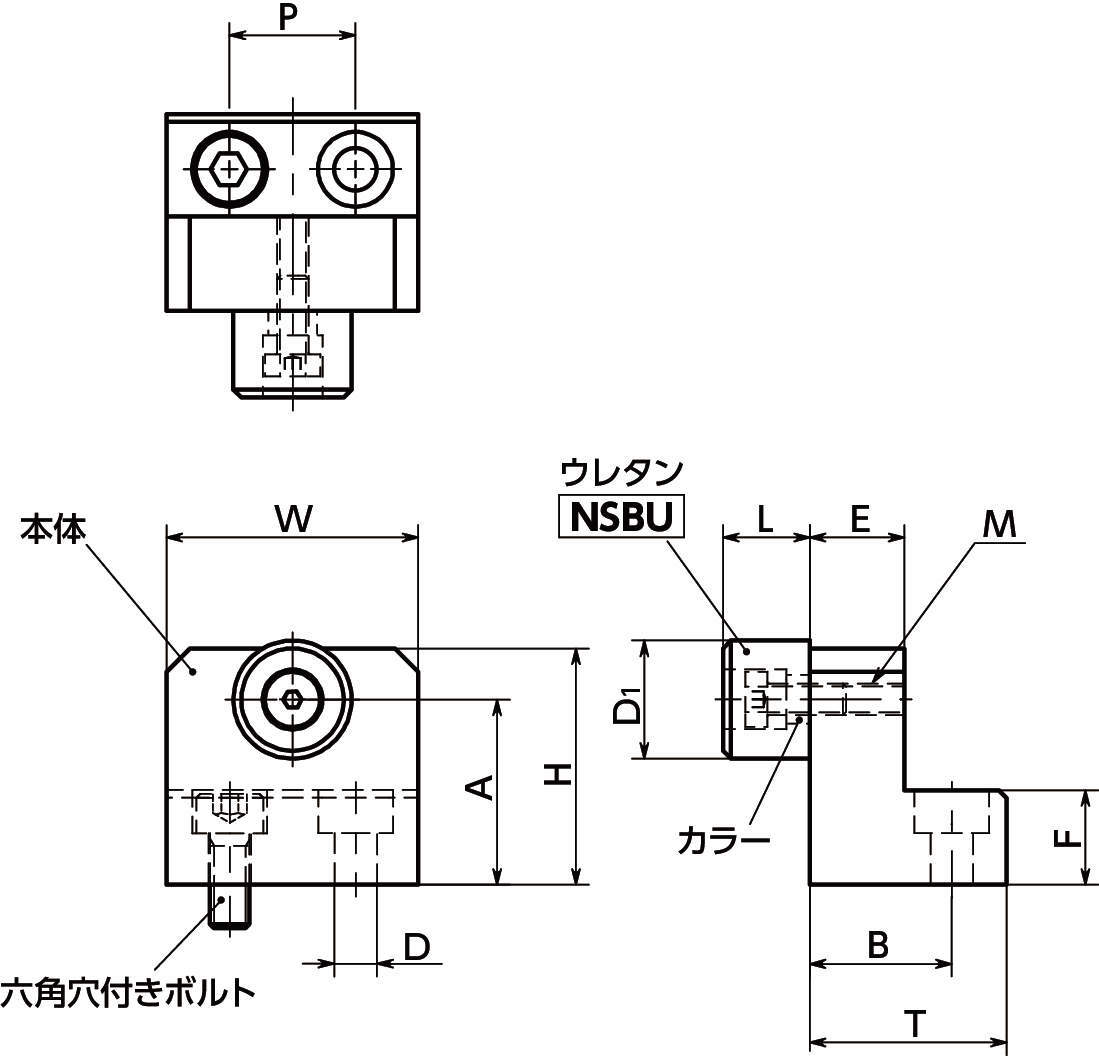

NLSDU
| 型式 |
W (mm) |
H (mm) |
A (mm) |
B (mm) |
E (mm) |
F (mm) |
P (mm) |
T (mm) |
M(並目) |
D (mm) |
D1 (mm) |
L (mm) |
六角穴付き ボルト |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||
| NLSDU-01 | 32 | 30 | 22.5 | 18 | 12 | 12 | 16 | 25 | M4 | 0.7 | 5.5 | 15 | 11 | M5×12 | 129.7 |
| NLSDU-02 | 32 | 38 | 30.5 | 18 | 12 | 12 | 16 | 25 | M4 | 0.7 | 5.5 | 15 | 11 | M5×12 | 153.7 |
| NLSDU-03 | 32 | 45 | 35 | 18 | 12 | 12 | 16 | 25 | M5 | 0.8 | 5.5 | 20 | 13 | M5×12 | 178.6 |
| NLSDU-04 | 32 | 50 | 40 | 23 | 12 | 12 | 18 | 32 | M5 | 0.8 | 6.6 | 20 | 13 | M6×12 | 214.4 |
| NLSDU-05 | 38 | 57 | 44.5 | 28 | 16 | 16 | 20 | 38 | M5 | 0.8 | 9 | 25 | 13 | M8×16 | 379.3 |
| NLSDU-06 | 45 | 63 | 50.5 | 31 | 16 | 16 | 25 | 45 | M5 | 0.8 | 9 | 25 | 13 | M8×16 | 522.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NLSDU-01 | NLSDU-01 | P | 3,460 | - | 在庫品 |
| NLSDU-02 | NLSDU-02 | P | 3,460 | - | 在庫品 |
| NLSDU-03 | NLSDU-03 | P | 3,690 | - | 在庫品 |
| NLSDU-04 | NLSDU-04 | P | 3,900 | - | 在庫品 |
| NLSDU-05 | NLSDU-05 | P | 4,670 | - | 在庫品 |
| NLSDU-06 | NLSDU-06 | P | 5,460 | - | 在庫品 |
