リニアガイド用ストッパ｜ベース固定スティール製ウレタンつきストッパボルトつき NLSDN-U

NLSDN-U

NLSDN-U

このページをプリント
CADをダウンロード
価格・納期を確認

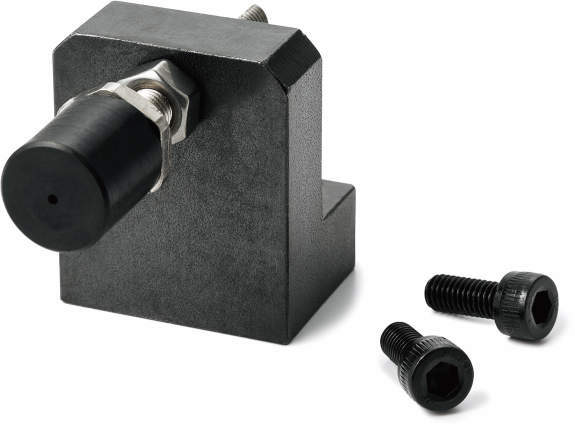

・ウレタンストッパボルト「NSBUH」を組み込んだリニアガイド用ストッパ。
・ウレタンが金属同士の衝撃音を緩和します。
・ストッパボルトはねじ込み量の微調整が容易な細目ねじタイプ。
・対応レールサイズは15mm・20mm・25mm・30mm・35mm。
・全商品に取りつけ用の六角穴付きボルトが付属しています。

＜用途＞
・金属同士の衝撃音を緩和
・テーブルの位置調整
・テーブルの抜け止めや落下防止
・緊急停止用のストッパ

共通仕様

本体	SS400 四三酸化鉄皮膜(黒)
六角穴付きボルト	SCM435 四三酸化鉄皮膜(黒)
ウレタン：ウレタン	ウレタン(黒) 硬度ショアA90
ウレタン：六角穴付き低頭ボルト	S45C 無電解ニッケルメッキ
ウレタン：カラー	SUS304

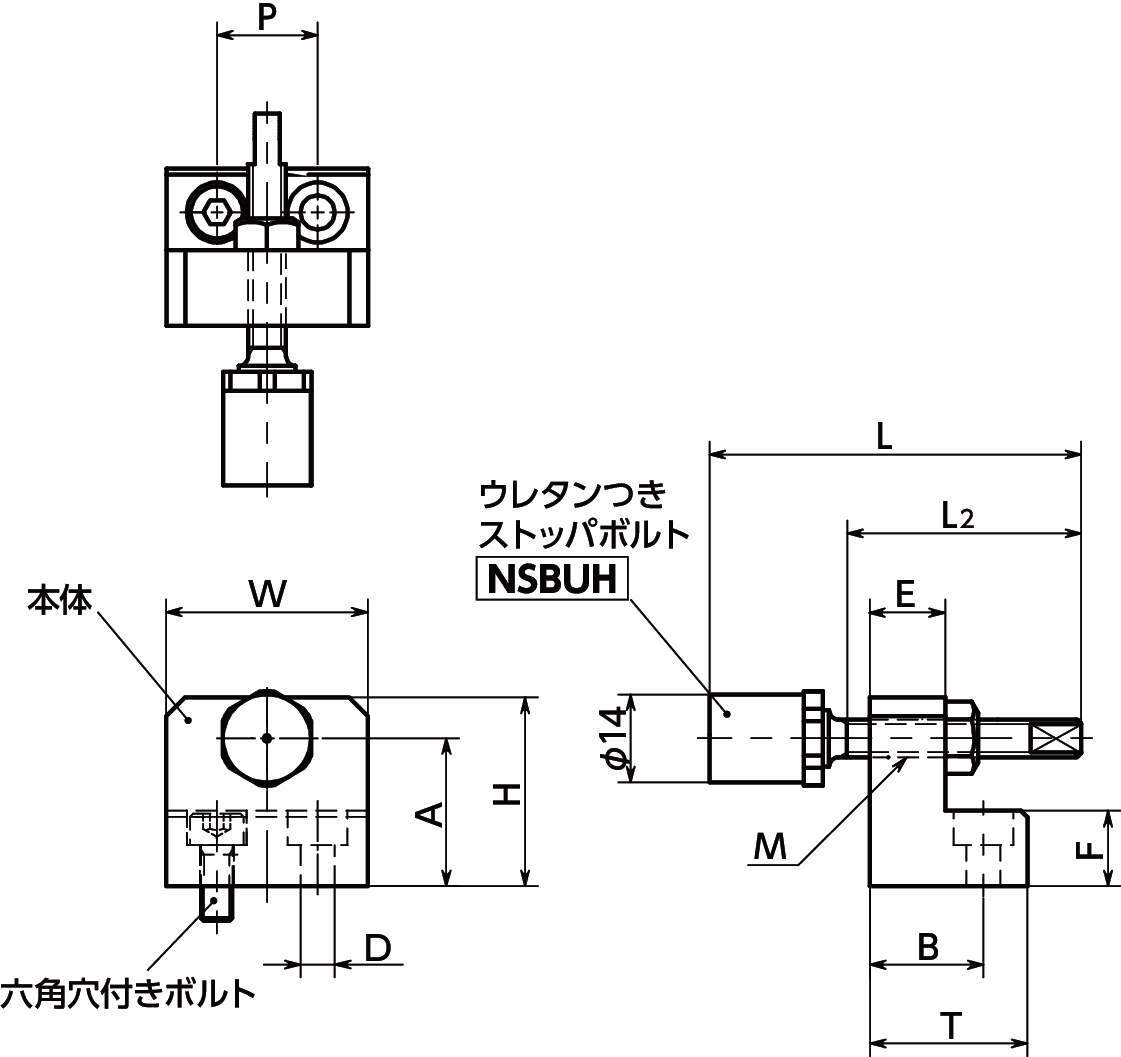

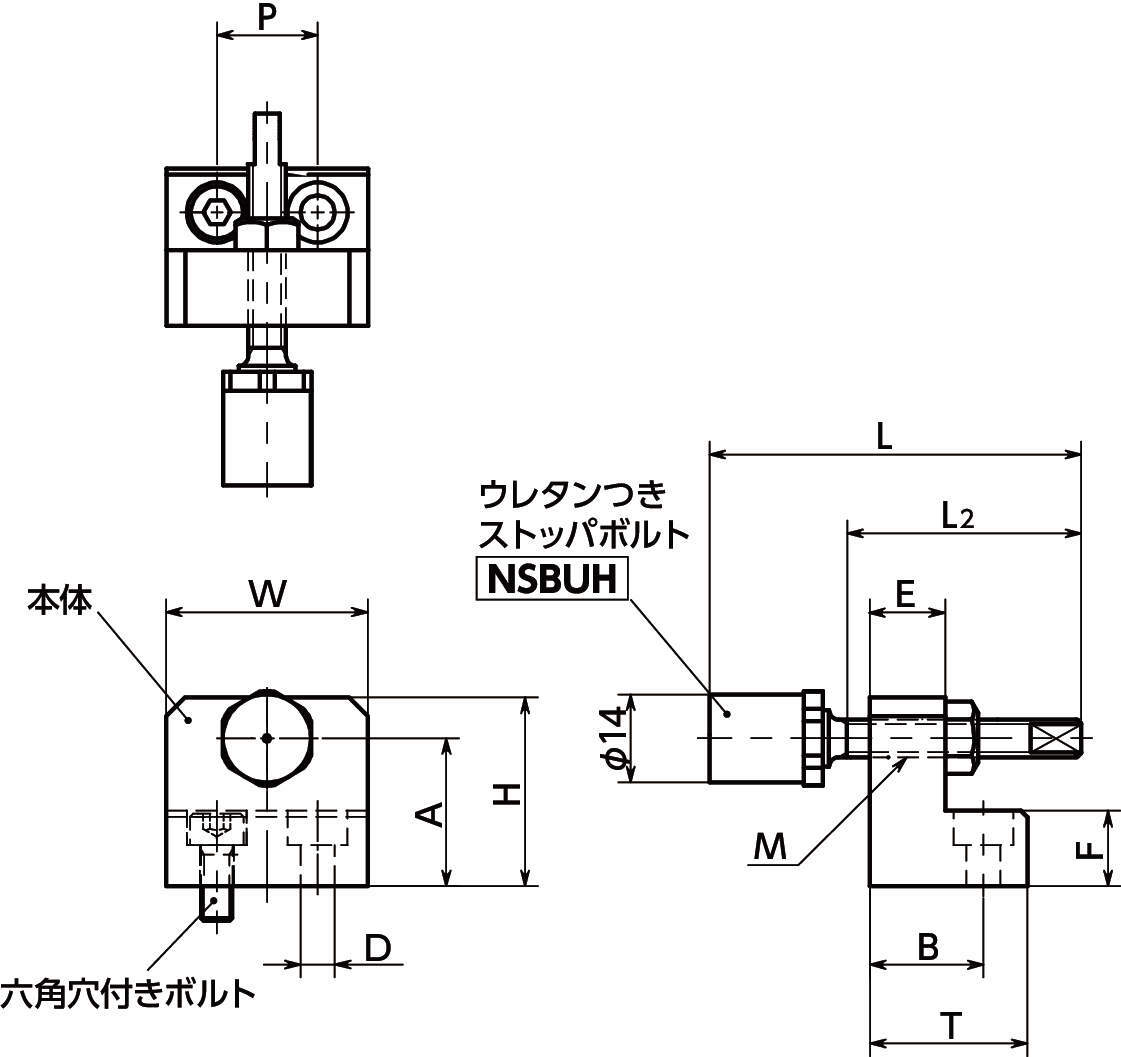

寸法図
カタログ・チラシ
CAD

NLSDN-U

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

11件中 1-10件
表示件数

仕様
価格・納期

11件の型式

型式	W (mm)	H (mm)	A (mm)	B (mm)	E (mm)	F (mm)	P (mm)	T (mm)	M(細目)		D (mm)	L (mm)	L₂ (mm)	六角穴付きボルト	質量 (g)
									ねじの呼び	ピッチ
									ねじの呼び	ピッチ
NLSDN-01-U	32	30	23.5	18	12	12	16	25	M6	0.75	5.5	58	43	M5×12	143.5
NLSDN-02-U	32	38	31.5	18	12	12	16	25	M6	0.75	5.5	58	43	M5×12	167.4
NLSDN-03-U	32	43	35.5	18	12	12	16	25	M6	0.75	5.5	58	43	M5×12	181.8
NLSDN-04-U	32	35	27.5	18	12	12	16	25	M8	1	5.5	68	53	M5×12	167.5
NLSDN-05-U	32	43	35.5	18	12	12	16	25	M8	1	5.5	68	53	M5×12	191.3
NLSDN-06-U	32	45	37.5	18	12	12	16	25	M8	1	5.5	68	53	M5×12	198.4
NLSDN-07-U	32	40	32.5	23	12	12	18	32	M8	1	6.6	68	53	M6×12	202.8
NLSDN-08-U	32	50	40.5	23	12	12	18	32	M8	1	6.6	68	53	M6×12	233.8
NLSDN-09-U	32	50	43.5	23	12	12	18	32	M8	1	6.6	68	53	M6×12	233.5
NLSDN-10-U	38	57	49.5	28	16	16	20	38	M8	1	9	68	53	M8×16	395

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
NLSDN-01-U	NLSDN-01-U	P	4,610	-	在庫品
NLSDN-02-U	NLSDN-02-U	P	4,610	-	在庫品
NLSDN-03-U	NLSDN-03-U	P	4,720	-	在庫品
NLSDN-04-U	NLSDN-04-U	P	4,740	-	在庫品
NLSDN-05-U	NLSDN-05-U	P	4,850	-	在庫品
NLSDN-06-U	NLSDN-06-U	P	4,850	-	在庫品
NLSDN-07-U	NLSDN-07-U	P	4,850	-	在庫品
NLSDN-08-U	NLSDN-08-U	P	5,070	-	在庫品
NLSDN-09-U	NLSDN-09-U	P	5,070	-	在庫品
NLSDN-10-U	NLSDN-10-U	P	5,740	-	在庫品
