NLSCU
NLSCU

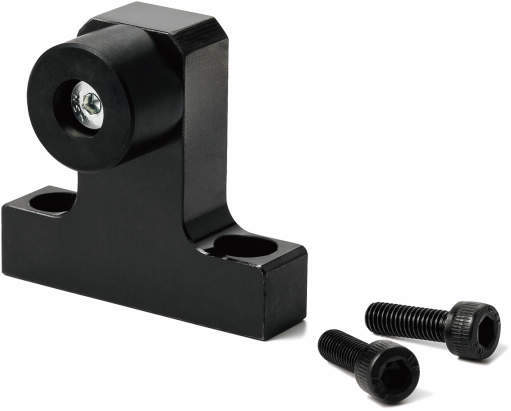

・ウレタン「NSBU」を組み込んたリニアガイド用ストッパ。
・ウレタンが金属同士の衝撃音を緩和します。
・対応レールサイズは15mm・20mm・25mm・30mm・35mm。
・全商品に取りつけ用の六角穴付きボルトが付属しています。
＜用途＞
・金属同士の衝撃音を緩和
・テーブルの抜け止めや落下防止
・緊急停止用のストッパ
| 本体 | SS400 四三酸化鉄皮膜(黒) |
|---|---|
| 六角穴付きボルト | SCM435 四三酸化鉄皮膜(黒) |
| ウレタン：ウレタン | ウレタン(黒) 硬度ショアA90 |
| ウレタン：六角穴付き低頭ボルト | S45C 三価クロメート処理 |
| ウレタン：SUS304 | SUS304 |
8件の型式

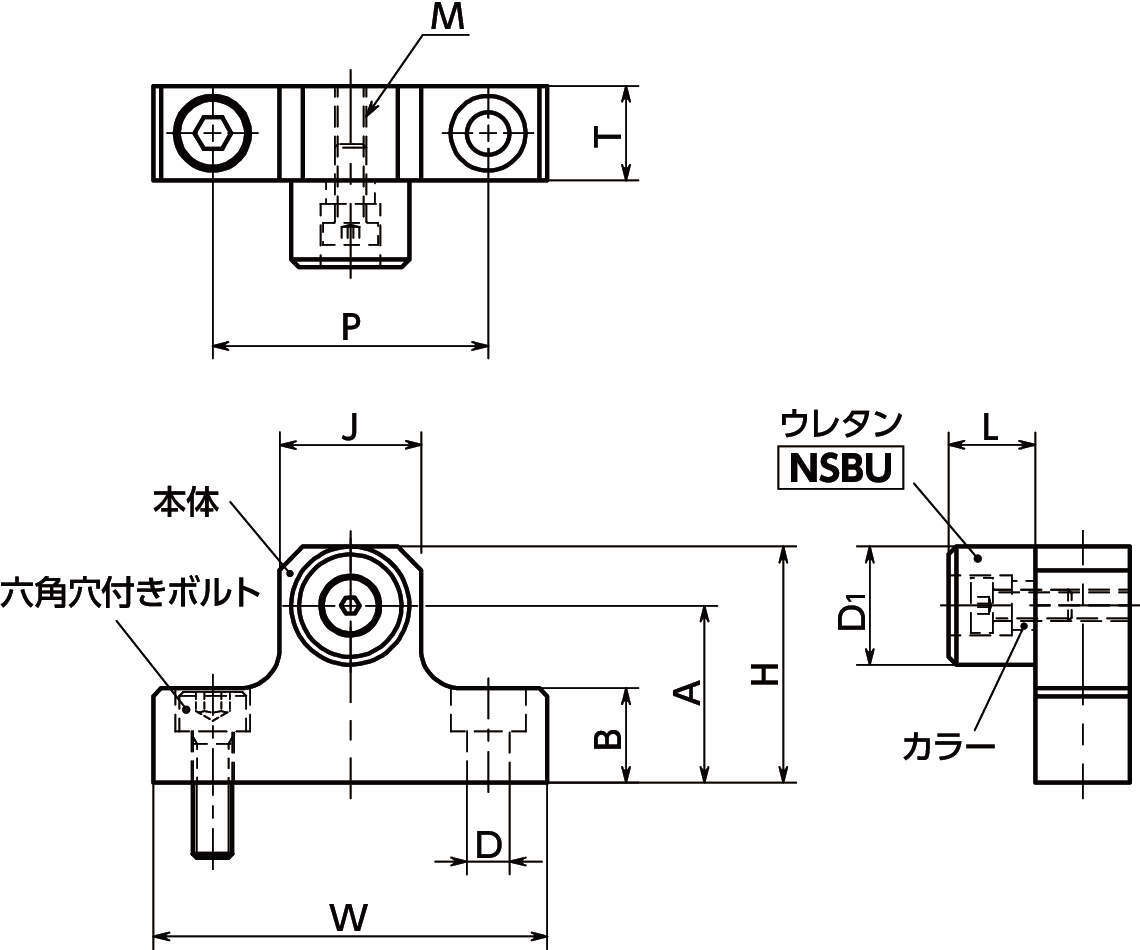

NLSCU
| 型式 |
W (mm) |
H (mm) |
A (mm) |
B (mm) |
J (mm) |
P (mm) |
T (mm) |
M(並目) |
D (mm) |
D1 (mm) |
L (mm) |
六角穴付き ボルト |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||||
| NLSCU-01 | 50 | 30 | 22.5 | 12 | 18 | 35 | 12 | M4 | 0.7 | 5.5 | 15 | 11 | M5×16 | 88.8 |
| NLSCU-02 | 50 | 38 | 30.5 | 12 | 18 | 35 | 12 | M4 | 0.7 | 5.5 | 15 | 11 | M5×16 | 102.7 |
| NLSCU-03 | 50 | 43 | 35.5 | 12 | 18 | 35 | 12 | M4 | 0.7 | 5.5 | 15 | 11 | M5×16 | 111.3 |
| NLSCU-04 | 50 | 45 | 35 | 12 | 20 | 35 | 12 | M5 | 0.8 | 5.5 | 20 | 13 | M5×16 | 124.2 |
| NLSCU-05 | 50 | 40 | 30 | 16 | 20 | 35 | 16 | M5 | 0.8 | 6.6 | 20 | 13 | M6×20 | 164 |
| NLSCU-06 | 50 | 51 | 41 | 16 | 20 | 35 | 16 | M5 | 0.8 | 6.6 | 20 | 13 | M6×20 | 192.2 |
| NLSCU-07 | 65 | 57 | 44.5 | 16 | 24 | 45 | 16 | M5 | 0.8 | 9 | 25 | 13 | M8×20 | 260.6 |
| NLSCU-08 | 65 | 63 | 50.5 | 16 | 24 | 45 | 16 | M5 | 0.8 | 9 | 25 | 13 | M8×20 | 279.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NLSCU-01 | NLSCU-01 | P | 3,670 | - | 在庫品 |
| NLSCU-02 | NLSCU-02 | P | 3,670 | - | 在庫品 |
| NLSCU-03 | NLSCU-03 | P | 3,790 | - | 在庫品 |
| NLSCU-04 | NLSCU-04 | P | 4,020 | - | 在庫品 |
| NLSCU-05 | NLSCU-05 | P | 4,130 | - | 在庫品 |
| NLSCU-06 | NLSCU-06 | P | 4,230 | - | 在庫品 |
| NLSCU-07 | NLSCU-07 | P | 4,560 | - | 在庫品 |
| NLSCU-08 | NLSCU-08 | P | 4,670 | - | 在庫品 |
