NLSEN
NLSEN

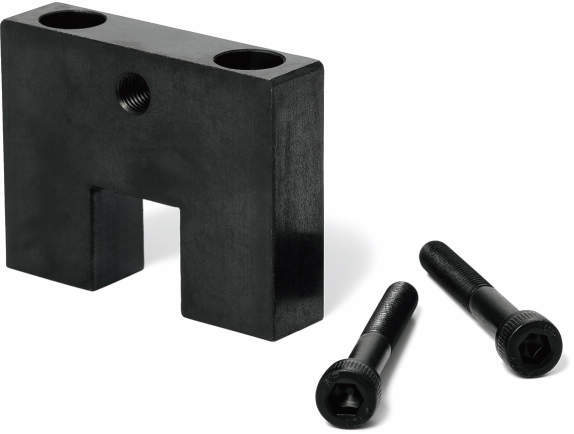

・ねじ穴(細目)加工済みの門型リニアガイド用ストッパ。レール上部からの取りつけが可能です。
・細目ねじのストッパボルトと組み合わせることでねじ込み量の微調整が容易です。
・対応レールサイズは15mm・20mm・25mm・30mm・35mm。
・全商品に取りつけ用の六角穴付きボルトが付属しています。
※ストッパボルトは付属していません。別途ご用意ください。
＜用途＞
・テーブルの位置調整。
・テーブルの抜け止めや落下防止
・緊急停止用のストッパ
| 本体 | SS400 四三酸化鉄皮膜(黒) |
|---|---|
| 六角穴付きボルト | SCM435 四三酸化鉄皮膜(黒) |
11件の型式
NLSEN

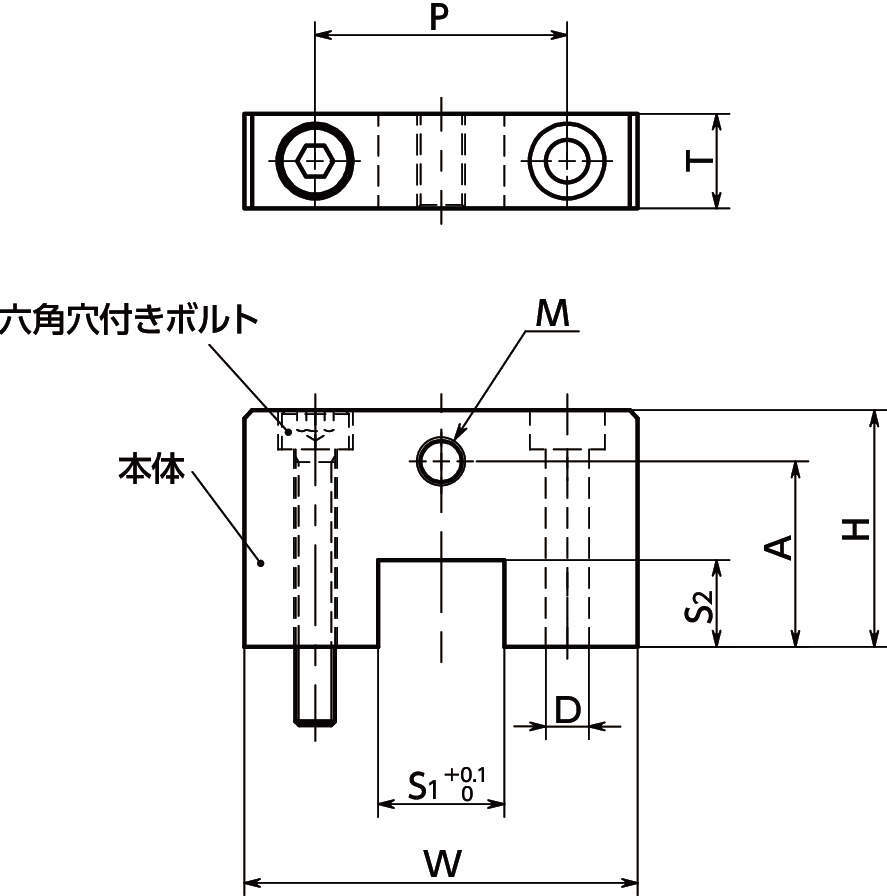

| 型式 |
W (mm) |
H (mm) |
A (mm) |
S1 (mm) |
S2 (mm) |
P (mm) |
T (mm) |
M(細目) |
D (mm) |
六角穴付き ボルト |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||
| NLSEN-01 | 50 | 30 | 23.5 | 16 | 11 | 32 | 12 | M6 | 0.75 | 5.5 | M5×35 | 119.3 |
| NLSEN-02 | 50 | 38 | 31.5 | 16 | 16 | 32 | 12 | M6 | 0.75 | 5.5 | M5×40 | 146.8 |
| NLSEN-03 | 50 | 43 | 35.5 | 16 | 16 | 32 | 12 | M6 | 0.75 | 5.5 | M5×45 | 170.2 |
| NLSEN-04 | 50 | 35 | 27.5 | 21 | 12 | 32 | 12 | M8 | 1 | 5.5 | M5×40 | 133.9 |
| NLSEN-05 | 50 | 43 | 35.5 | 21 | 17 | 32 | 12 | M8 | 1 | 5.5 | M5×45 | 159.7 |
| NLSEN-06 | 50 | 45 | 37.5 | 21 | 19 | 32 | 12 | M8 | 1 | 5.5 | M5×50 | 165 |
| NLSEN-07 | 50 | 40 | 32.5 | 24 | 16 | 36 | 16 | M8 | 1 | 6.6 | M6×45 | 191.8 |
| NLSEN-08 | 50 | 50 | 40.5 | 24 | 23 | 36 | 16 | M8 | 1 | 6.6 | M6×55 | 231.8 |
| NLSEN-09 | 50 | 50 | 43.5 | 24 | 23 | 36 | 16 | M8 | 1 | 6.6 | M6×55 | 235 |
| NLSEN-10 | 65 | 57 | 49.5 | 29 | 27 | 45 | 16 | M8 | 1 | 9 | M8×60 | 344.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NLSEN-01 | NLSEN-01 | P | 2,230 | - | 在庫品 |
| NLSEN-02 | NLSEN-02 | P | 2,230 | - | 在庫品 |
| NLSEN-03 | NLSEN-03 | P | 2,350 | - | 在庫品 |
| NLSEN-04 | NLSEN-04 | P | 2,230 | - | 在庫品 |
| NLSEN-05 | NLSEN-05 | P | 2,350 | - | 在庫品 |
| NLSEN-06 | NLSEN-06 | P | 2,350 | - | 在庫品 |
| NLSEN-07 | NLSEN-07 | P | 2,790 | - | 在庫品 |
| NLSEN-08 | NLSEN-08 | P | 2,790 | - | 在庫品 |
| NLSEN-09 | NLSEN-09 | P | 2,790 | - | 在庫品 |
| NLSEN-10 | NLSEN-10 | P | 3,230 | - | 在庫品 |
