NLSEU
NLSEU

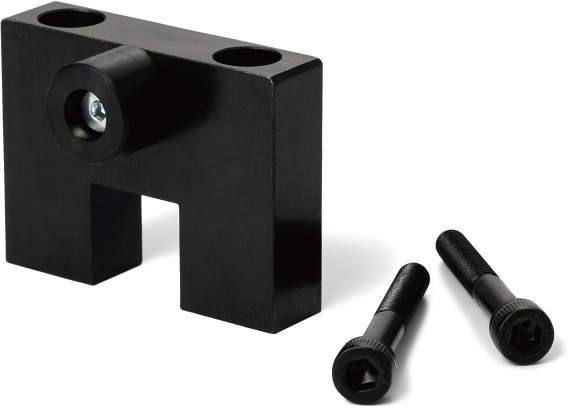

・ウレタン「NSBU」を組み込んだ門型のリニアガイド用ストッパ。レール上部からの取りつけが可能です。
・ウレタンが金属同士の衝撃音を緩和します。
・対応レールサイズは15mm・20mm・25mm・30mm・35mm。
・全商品に取りつけ用の六角穴付きボルトが付属しています。
＜用途＞
・金属同士の衝撃音を緩和
・テーブルの抜け止めや落下防止
・緊急停止用のストッパ
| 本体 | SS400 四三酸化鉄皮膜(黒) |
|---|---|
| 六角穴付きボルト | SCM435 四三酸化鉄皮膜(黒) |
| ウレタン「NSBU」：ウレタン | ウレタン(黒) 硬度ショアA90 |
| ウレタン「NSBU」：六角穴付き低頭ボルト | S45C 三価クロメート処理 |
| ウレタン「NSBU」：カラー | SUS304 |
9件の型式

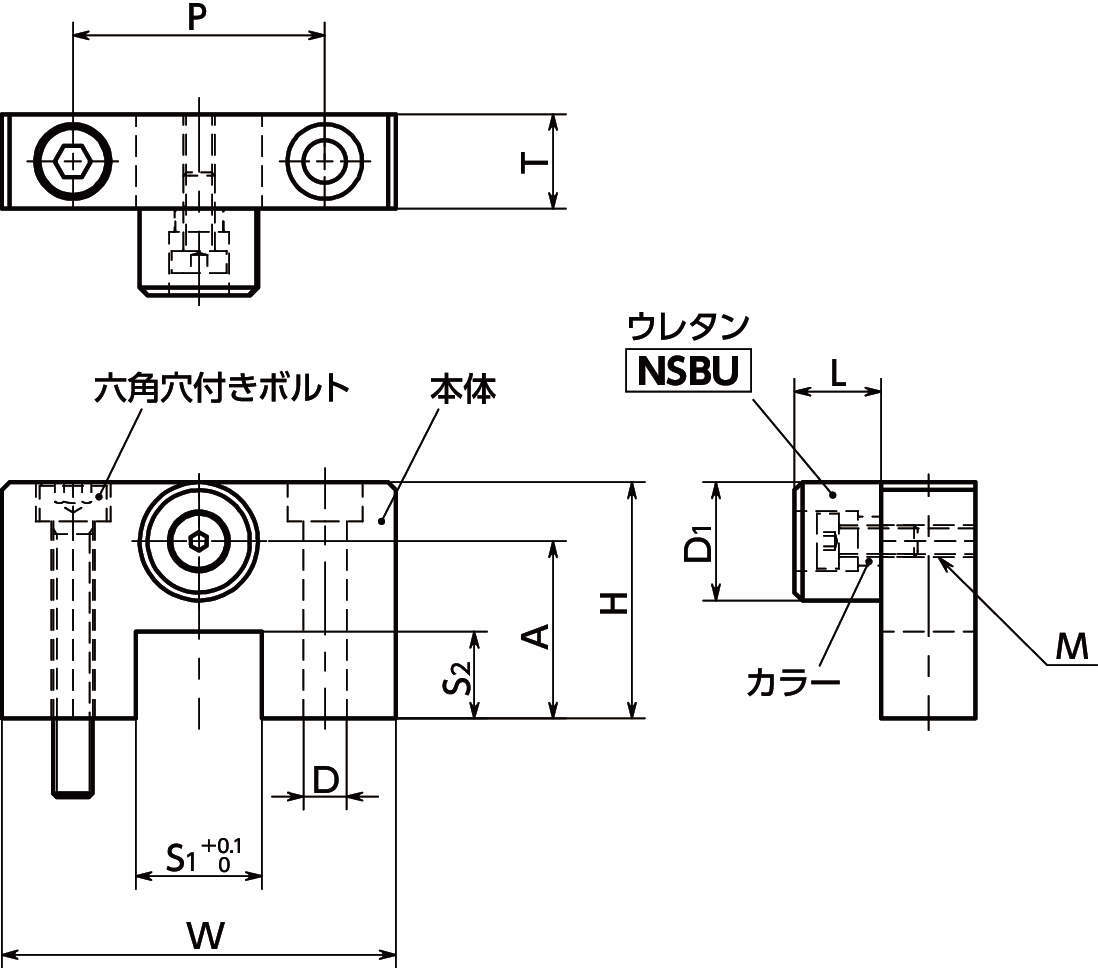

NLSEU
| 型式 |
W (mm) |
H (mm) |
A (mm) |
S1 (mm) |
S2 (mm) |
P (mm) |
T (mm) |
M(並目) |
D (mm) |
D1 (mm) |
L (mm) |
六角穴付き ボルト |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||||
| NLSEU-01 | 50 | 30 | 22.5 | 16 | 11 | 32 | 12 | M4 | 0.7 | 5.5 | 15 | 11 | M5×35 | 125 |
| NLSEU-02 | 50 | 38 | 30.5 | 16 | 16 | 32 | 12 | M4 | 0.7 | 5.5 | 15 | 11 | M5×40 | 153.7 |
| NLSEU-03 | 50 | 43 | 35.5 | 16 | 16 | 32 | 12 | M4 | 0.7 | 5.5 | 15 | 11 | M5×45 | 176.8 |
| NLSEU-04 | 50 | 35 | 25 | 21 | 12 | 32 | 12 | M5 | 0.8 | 5.5 | 20 | 13 | M5×40 | 145.3 |
| NLSEU-05 | 50 | 45 | 35 | 21 | 19 | 32 | 12 | M5 | 0.8 | 5.5 | 20 | 13 | M5×50 | 177.2 |
| NLSEU-06 | 50 | 40 | 30 | 24 | 16 | 36 | 16 | M5 | 0.8 | 6.6 | 20 | 13 | M6×45 | 203.3 |
| NLSEU-07 | 50 | 50 | 40 | 24 | 23 | 36 | 16 | M5 | 0.8 | 6.6 | 20 | 13 | M6×55 | 244.8 |
| NLSEU-08 | 65 | 57 | 44.5 | 29 | 27 | 45 | 16 | M5 | 0.8 | 9 | 25 | 13 | M8×60 | 358.8 |
| NLSEU-09 | 75 | 65 | 52.5 | 35 | 30 | 55 | 16 | M5 | 0.8 | 9 | 25 | 13 | M8×70 | 470.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NLSEU-01 | NLSEU-01 | P | 2,900 | - | 在庫品 |
| NLSEU-02 | NLSEU-02 | P | 2,900 | - | 在庫品 |
| NLSEU-03 | NLSEU-03 | P | 3,020 | - | 在庫品 |
| NLSEU-04 | NLSEU-04 | P | 3,020 | - | 在庫品 |
| NLSEU-05 | NLSEU-05 | P | 3,130 | - | 在庫品 |
| NLSEU-06 | NLSEU-06 | P | 3,580 | - | 在庫品 |
| NLSEU-07 | NLSEU-07 | P | 3,580 | - | 在庫品 |
| NLSEU-08 | NLSEU-08 | P | 4,120 | - | 在庫品 |
| NLSEU-09 | NLSEU-09 | P | 4,560 | - | 在庫品 |
