リニアガイド用ストッパ｜ベース固定 スティール製 ウレタンつきストッパボルトつき NLSEN-U

NLSEN-U

  • NLSEN-U

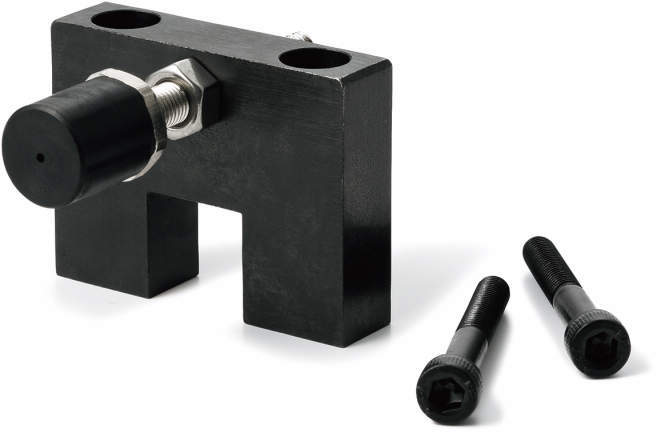

・ウレタンつきストッパボルト「NSBUH」を組み込んだ門型のリニアガイド用ストッパ。レール上部からの取りつけが可能です。
・ウレタンが金属同士の衝撃音を緩和します。
・ストッパボルトはねじ込み量の微調整が容易な細目ねじタイプ。
・ウレタンつきストッパボルトは細目仕様で精密な位置調整が可能です。
・対応レールサイズは15mm・20mm・25mm・30mm・35mm。
・全商品に取りつけ用の六角穴付きボルトが付属しています。

＜用途＞
・金属同士の衝撃音を緩和
・テーブルの位置調整
・テーブルの抜け止めや落下防止
・緊急停止用のストッパ

共通仕様

本体 SS400
四三酸化鉄皮膜(黒)
六角穴付きボルト SCM435
四三酸化鉄皮膜(黒)
ウレタン「NSBU」：ウレタン「NSBUH-U」 ウレタン(黒)
硬度ショアA90
ウレタン「NSBU」：六角穴付き低頭ボルト S45C
無電解ニッケルメッキ
ウレタン「NSBU」：カラー SUS304

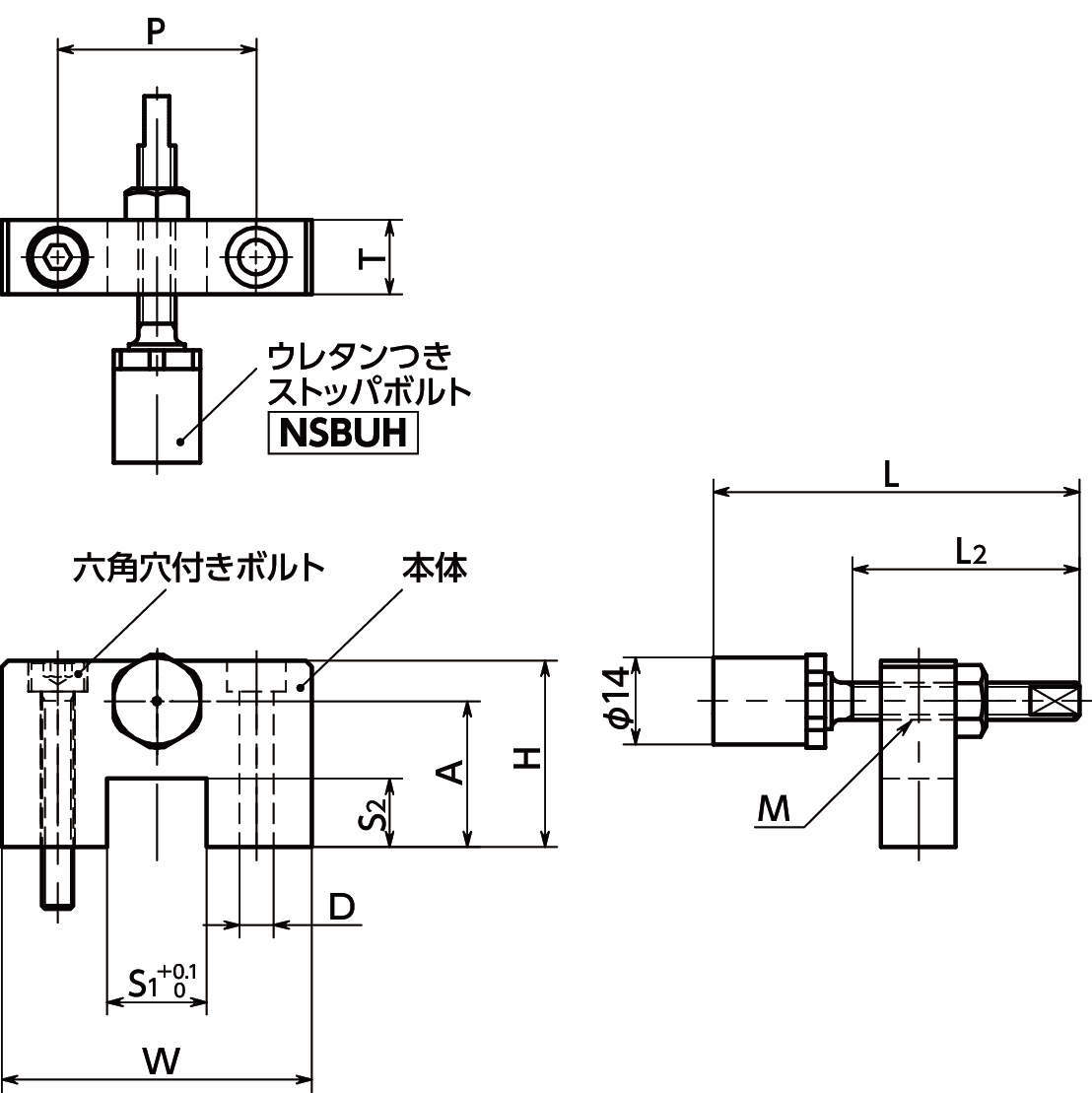

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 11件中 1-10件

  • 表示件数

11件の型式

  • NLSEN-U

型式 W
(mm)		 H
(mm)		 A
(mm)		 S1
(mm)		 S2
(mm)		 P
(mm)		 T
(mm)		 M(細目) D
(mm)		 L
(mm)		 L2
(mm)		 六角穴付き
ボルト		 質量
(g)
ねじの呼び ピッチ
NLSEN-01-U 50 30 23.5 16 11 32 12 M6 0.75 5.5 58 43 M5×35 138
NLSEN-02-U 50 38 31.5 16 16 32 12 M6 0.75 5.5 58 43 M5×40 165.3
NLSEN-03-U 50 43 35.5 16 16 32 12 M6 0.75 5.5 58 43 M5×45 188.5
NLSEN-04-U 50 35 27.5 21 12 32 12 M8 1 5.5 68 53 M5×40 164.2
NLSEN-05-U 50 43 35.5 21 17 32 12 M8 1 5.5 68 53 M5×45 189.5
NLSEN-06-U 50 45 37.5 21 19 32 12 M8 1 5.5 68 53 M5×50 195.2
NLSEN-07-U 50 40 32.5 24 16 36 16 M8 1 6.6 68 53 M6×45 222.2
NLSEN-08-U 50 50 40.5 24 23 36 16 M8 1 6.6 68 53 M6×55 260.9
NLSEN-09-U 50 50 43.5 24 23 36 16 M8 1 6.6 68 53 M6×55 265.2
NLSEN-10-U 65 57 49.5 29 27 45 16 M8 1 9 68 53 M8×60 373.9

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
NLSEN-01-U NLSEN-01-U P 4,050 - 在庫品
NLSEN-02-U NLSEN-02-U P 4,050 - 在庫品
NLSEN-03-U NLSEN-03-U P 4,170 - 在庫品
NLSEN-04-U NLSEN-04-U P 4,180 - 在庫品
NLSEN-05-U NLSEN-05-U P 4,300 - 在庫品
NLSEN-06-U NLSEN-06-U P 4,300 - 在庫品
NLSEN-07-U NLSEN-07-U P 4,740 - 在庫品
NLSEN-08-U NLSEN-08-U P 4,740 - 在庫品
NLSEN-09-U NLSEN-09-U P 4,740 - 在庫品
NLSEN-10-U NLSEN-10-U P 5,180 - 在庫品
