リニアガイド用ストッパ｜ベース固定 ステンレス製 ウレタンつきストッパボルトつき NLSENS-U

NLSENS-U

  • NLSENS-U

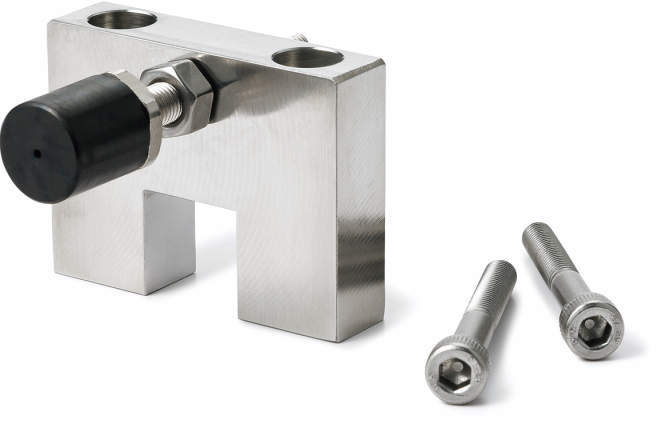

・ウレタンつきストッパボルト「NSBUH」を組み込んだ門型のリニアガイド用ストッパ。レール上部からの取りつけが可能です。
・ウレタンが金属同士の衝撃音を緩和します。
・ストッパボルトはねじ込み量の微調整が容易な細目ねじタイプ。
・ステンレス製。耐蝕性が必要な環境に適しています。
・対応レールサイズは15mm・20mm・25mm・30mm・35mm。
・全商品に取りつけ用の六角穴付きボルトが付属しています。

＜用途＞
・金属同士の衝撃音を緩和
・テーブルの位置調整
・テーブルの抜け止めや落下防止
・緊急停止用のストッパ

共通仕様

本体 SUS304
六角穴付きボルト SUSXM7
ウレタン「NSBU」：ウレタン「NSBUH-U」 ウレタン(黒)
硬度ショアA90
ウレタン「NSBU」：六角穴付き低頭ボルト S45C
無電解ニッケルメッキ
ウレタン「NSBU」：カラー SUS304

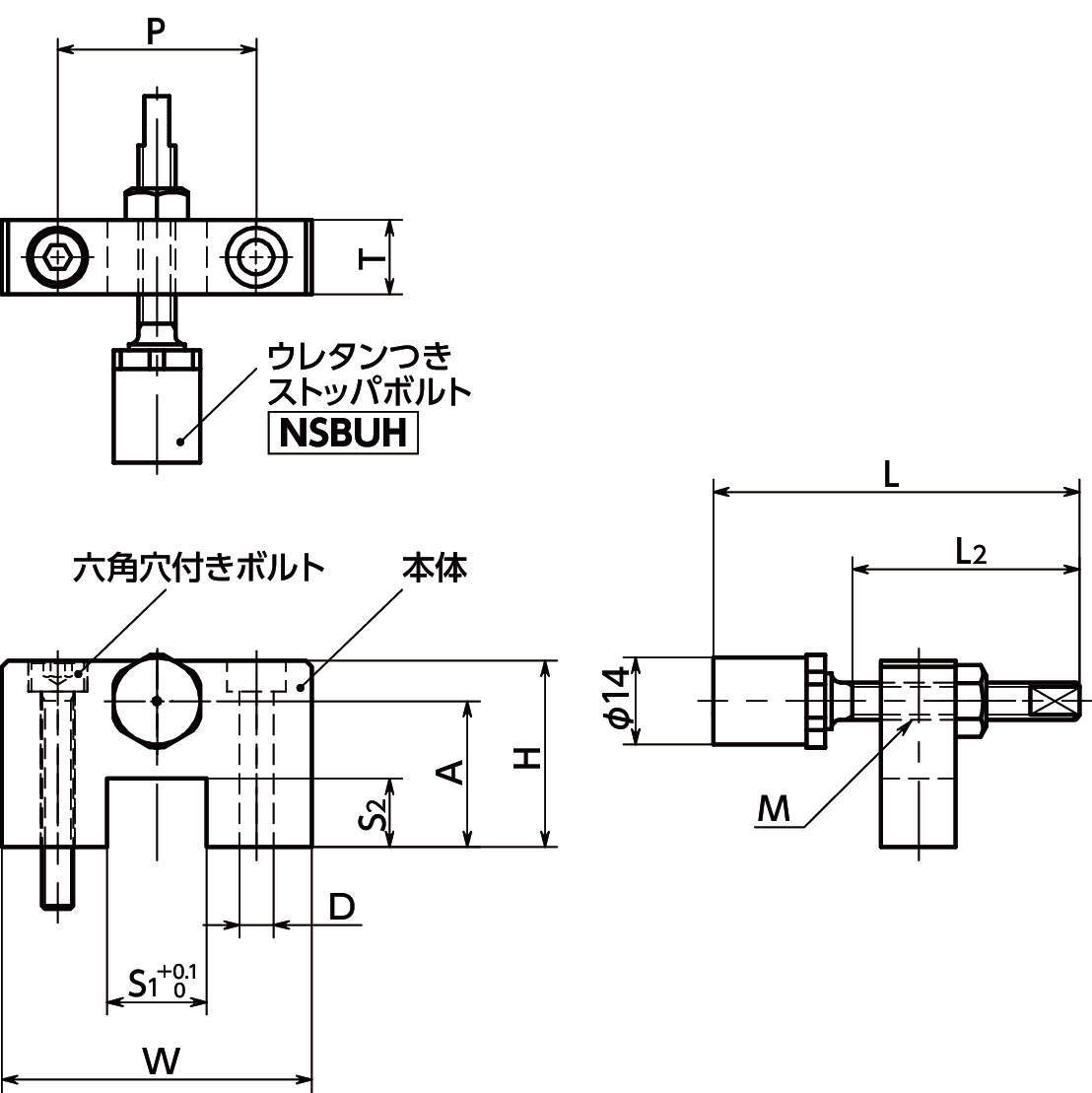

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 11件中 1-10件

  • 表示件数

11件の型式

  • NLSENS-U

型式 W
(mm)		 H
(mm)		 A
(mm)		 S1
(mm)		 S2
(mm)		 P
(mm)		 T
(mm)		 M(細目) D
(mm)		 L
(mm)		 L2
(mm)		 六角穴付き
ボルト		 質量
(g)
ねじの呼び ピッチ
NLSENS-01-U 50 30 23.5 16 11 32 12 M6 0.75 5.5 58 43 M5×35 136.8
NLSENS-02-U 50 38 31.5 16 16 32 12 M6 0.75 5.5 58 43 M5×40 169
NLSENS-03-U 50 43 35.5 16 16 32 12 M6 0.75 5.5 58 43 M5×45 189.2
NLSENS-04-U 50 35 27.5 21 12 32 12 M8 1 5.5 68 53 M5×40 161.6
NLSENS-05-U 50 43 35.5 21 17 32 12 M8 1 5.5 68 53 M5×45 189.3
NLSENS-06-U 50 45 37.5 21 19 32 12 M8 1 5.5 68 53 M5×50 194.9
NLSENS-07-U 50 40 32.5 24 16 36 16 M8 1 6.6 68 53 M6×45 220.8
NLSENS-08-U 50 50 40.5 24 23 36 16 M8 1 6.6 68 53 M6×55 259.8
NLSENS-09-U 50 50 43.5 24 23 36 16 M8 1 6.6 68 53 M6×55 260.4
NLSENS-10-U 65 57 49.5 29 27 45 16 M8 1 9 68 53 M8×60 375

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
NLSENS-01-U NLSENS-01-U P 5,490 - 在庫品
NLSENS-02-U NLSENS-02-U P 5,820 - 在庫品
NLSENS-03-U NLSENS-03-U P 6,160 - 在庫品
NLSENS-04-U NLSENS-04-U P 5,840 - 在庫品
NLSENS-05-U NLSENS-05-U P 6,390 - 在庫品
NLSENS-06-U NLSENS-06-U P 6,390 - 在庫品
NLSENS-07-U NLSENS-07-U P 6,830 - 在庫品
NLSENS-08-U NLSENS-08-U P 7,180 - 在庫品
NLSENS-09-U NLSENS-09-U P 7,180 - 在庫品
NLSENS-10-U NLSENS-10-U P 8,290 - 在庫品
