NLSK
NLSK
・ガイドレールに直接取りつけができるリニアガイド用ストッパ。取りつけ穴の加工が不要です。
・ガイドレールの固定も可能です。
・対応レールサイズは15mm・20mm・25mm・30mm・35mm。
＜用途＞
・テーブルの抜け止めや落下防止
・緊急停止用のストッパ
・ガイドレールの固定
| 本体 | S45C イソナイト(旧タフトライド) |
|---|
12件の型式
NLSK

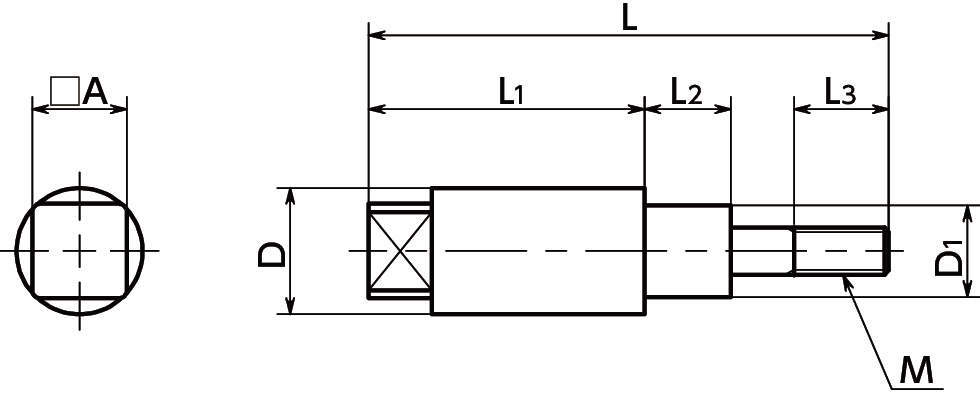

| 型式 |
L (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
A (mm) |
M(並目) |
D (mm) |
D1 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||
| NLSK-01 | 33 | 17.5 | 5.5 | 6 | 6 | M3 | 0.5 | 8 | 5.8 | 9.6 |
| NLSK-02 | 41 | 22.5 | 5.5 | 6 | 6 | M3 | 0.5 | 8 | 5.8 | 11.5 |
| NLSK-03 | 45 | 22 | 6.3 | 8 | 8 | M4 | 0.7 | 10 | 7.3 | 17.9 |
| NLSK-04 | 48 | 25 | 6.3 | 8 | 8 | M4 | 0.7 | 10 | 7.3 | 19.6 |
| NLSK-05 | 41 | 21 | 9 | 9 | 10 | M5 | 0.8 | 12 | 9.3 | 25 |
| NLSK-06 | 50 | 24 | 9.5 | 10 | 10 | M5 | 0.8 | 12 | 9.3 | 29.3 |
| NLSK-07 | 49 | 23 | 10 | 11 | 13 | M6 | 1 | 15 | 10.8 | 42.5 |
| NLSK-08 | 57 | 28 | 10 | 11 | 13 | M6 | 1 | 15 | 10.8 | 50 |
| NLSK-09 | 60 | 27 | 10 | 11 | 13 | M6 | 1 | 15 | 10.8 | 49.2 |
| NLSK-10 | 66 | 32 | 10 | 11 | 13 | M6 | 1 | 15 | 10.8 | 56.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NLSK-01 | NLSK-01 | P | 890 | - | 在庫品 |
| NLSK-02 | NLSK-02 | P | 890 | - | 在庫品 |
| NLSK-03 | NLSK-03 | P | 1,120 | - | 在庫品 |
| NLSK-04 | NLSK-04 | P | 1,120 | - | 在庫品 |
| NLSK-05 | NLSK-05 | P | 1,120 | - | 在庫品 |
| NLSK-06 | NLSK-06 | P | 1,120 | - | 在庫品 |
| NLSK-07 | NLSK-07 | P | 1,330 | - | 在庫品 |
| NLSK-08 | NLSK-08 | P | 1,330 | - | 在庫品 |
| NLSK-09 | NLSK-09 | P | 1,460 | - | 在庫品 |
| NLSK-10 | NLSK-10 | P | 1,460 | - | 在庫品 |
