NLSPN
NLSPN

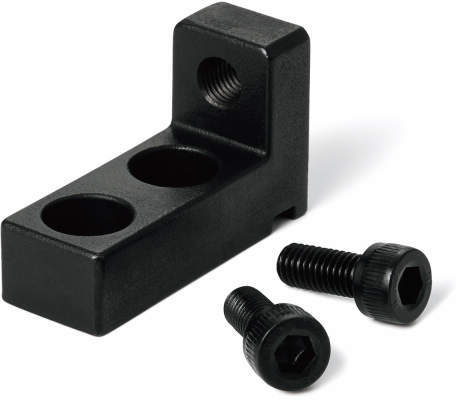

・ねじ穴(細目)加工済みのコンパクトなリニアガイド用ストッパ。機器・装置の省スペース化やスペースが限られた箇所に。
・細目ねじのストッパボルトと組み合わせることで微調整が容易です。
・全商品に取りつけ用の六角穴付きボルトが付属しています。
※ストッパボルトは付属していません。別途ご用意ください。
＜用途＞
・テーブルの位置調整
・テーブルの抜け止めや落下防止
・緊急停止用のストッパ
| 本体 | S25C 四三酸化鉄皮膜(黒) |
|---|---|
| 六角穴付きボルト | SCM435 四三酸化鉄皮膜(黒) |
4件の型式

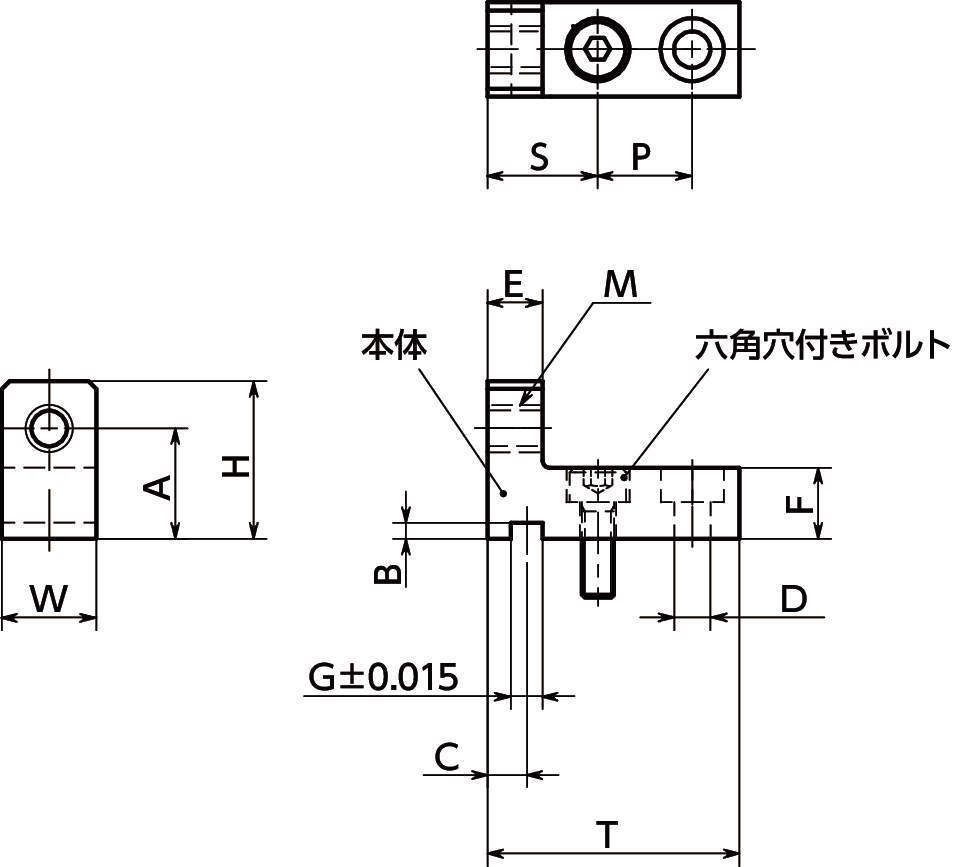

NLSPN
| 型式 |
W (mm) |
H (mm) |
A (mm) |
B (mm) |
E (mm) |
F (mm) |
G (mm) |
C (mm) |
S (mm) |
P (mm) |
T (mm) |
M(細目) |
D (mm) |
六角穴付き ボルト |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||||||
| NLSPN-01 | 12 | 20 | 14 | 2 | 7 | 9 | 4 | 5 | 14 | 12 | 32 | M6 | 0.75 | 4.5 | M4×12 | 30.8 |
| NLSPN-02 | 14 | 23 | 17 | 2 | 8 | 10 | 4 | 5 | 16 | 15 | 38 | M6 | 0.75 | 5.5 | M5×12 | 49.2 |
| NLSPN-03 | 16 | 27 | 19.5 | 2.5 | 11 | 12 | 5 | 8 | 19 | 17 | 44 | M8 | 1 | 6.6 | M6×12 | 79.5 |
| NLSPN-04 | 22 | 34 | 26 | 2.5 | 13 | 16 | 5 | 8 | 25 | 22 | 57 | M8 | 1 | 9 | M8×16 | 184.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NLSPN-01 | NLSPN-01 | P | 3,430 | - | 在庫品 |
| NLSPN-02 | NLSPN-02 | P | 3,540 | - | 在庫品 |
| NLSPN-03 | NLSPN-03 | P | 3,750 | - | 在庫品 |
| NLSPN-04 | NLSPN-04 | P | 4,440 | - | 在庫品 |
