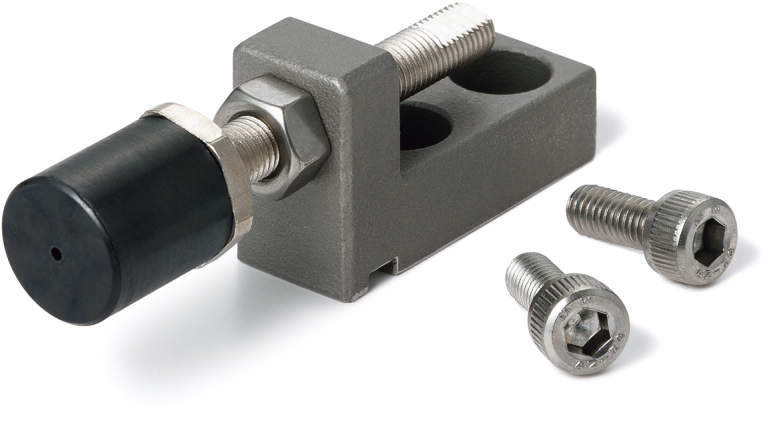

リニアガイド用ストッパ｜コンパクトタイプ ステンレス製 ウレタンつきストッパボルトつき NLSPNS-U

NLSPNS-U

  • NLSPNS-U

・ウレタンつきストッパボルト「NSBUH」を組み込んだコンパクトタイプのリニアガイド用ストッパ。機器・装置の省スペース化やスペースが限られた箇所に。
・ウレタンが金属同士の衝撃音を緩和します。
・ストッパボルトはねじ込み量の微調整が容易な細目ねじタイプ。
・ステンレス製。耐蝕性が必要な環境に適しています。
・全商品に取りつけ用の六角穴付きボルトが付属しています。

＜用途＞
・金属同士の衝撃音を緩和
・テーブルの位置調整
・テーブルの抜け止めや落下防止
・緊急停止用のストッパ

共通仕様

本体 SCS13
六角穴付きボルト SUSXM7
ウレタンつきストッパボルト「NSBUH」：ウレタン「NSBUH-U」 ウレタン(黒)
硬度ショアA90
ウレタンつきストッパボルト「NSBUH」：ストッパボルト S45C
無電解ニッケルメッキ
ウレタンつきストッパボルト「NSBUH」：ロックナット SUS304

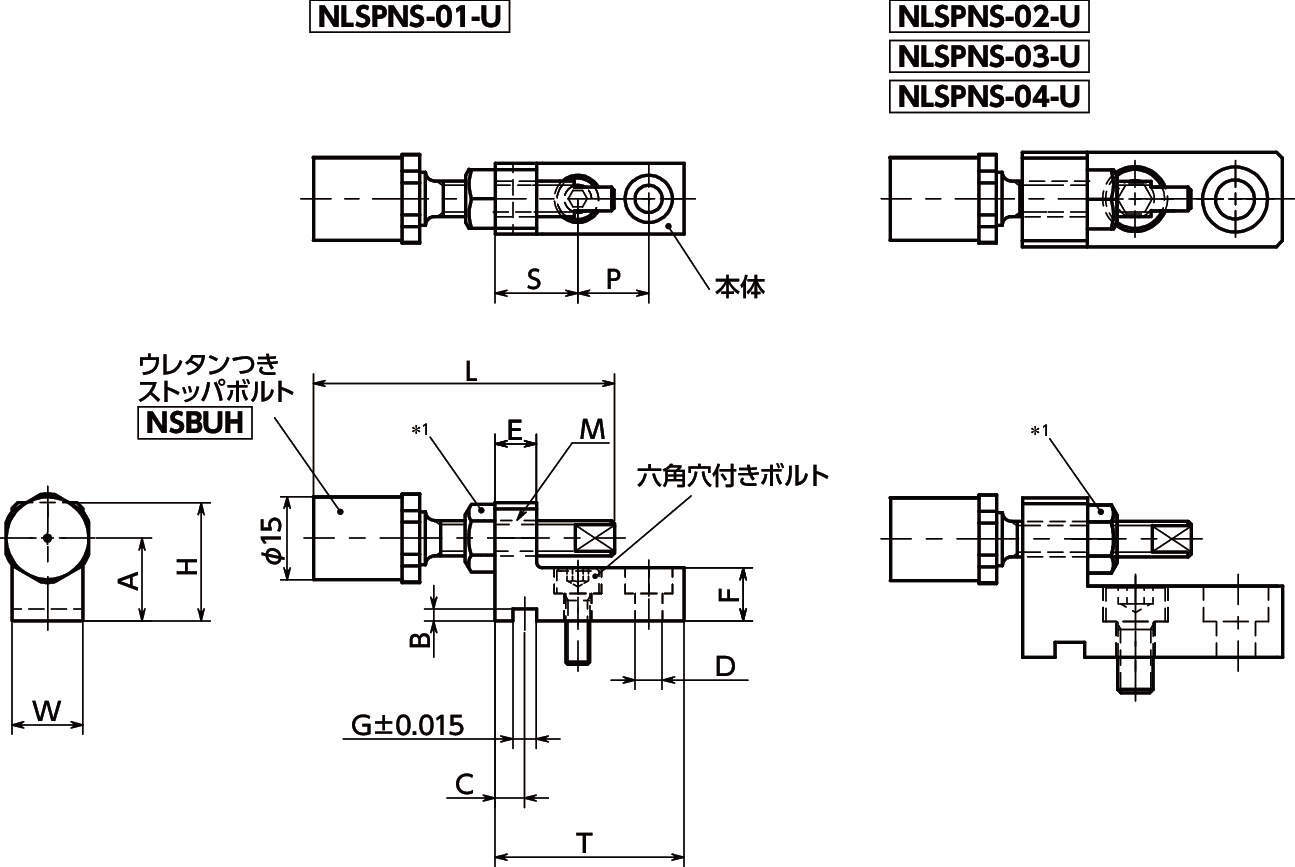

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 3件中 1-3件

  • 表示件数

3件の型式

  • NLSPNS-U

型式 W
(mm)		 H
(mm)		 A
(mm)		 B
(mm)		 E
(mm)		 F
(mm)		 G
(mm)		 C
(mm)		 S
(mm)		 P
(mm)		 T
(mm)		 M(細目) D
(mm)		 L
(mm)		 六角穴付き
ボルト		 質量
(g)
ねじの呼び ピッチ
NLSPNS-01-U 12 20 14 2 7 9 4 5 14 12 32 M6 0.75 4.5 58 M4×12 50.8
NLSPNS-02-U 14 23 16 2 8 10 4 5 16 15 38 M6 0.75 5.5 58 M5×12 68.4
NLSPNS-03-U 16 27 20 2.5 11 12 5 8 19 17 44 M6 0.75 6.6 58 M6×12 100.2

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
NLSPNS-01-U NLSPNS-01-U P 5,190 - 在庫品
NLSPNS-02-U NLSPNS-02-U P 5,300 - 在庫品
NLSPNS-03-U NLSPNS-03-U P 5,550 - 在庫品
