VSB
-
![]()
VSB
-
![]()
VSB2
共通仕様
| 本体 | S25C～S35C、歯先高周波焼入れ |
|---|---|
| ベアリング | スティール |
| 止め輪 | スティール 四三酸化鉄皮膜（黒） |
鍋屋バイテック会社
テンショナー｜B形スプロケットアイドラー VSB
詳細仕様
12件の型式
-

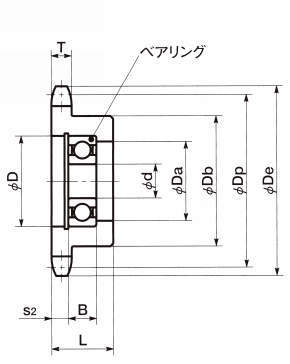

VSB
-

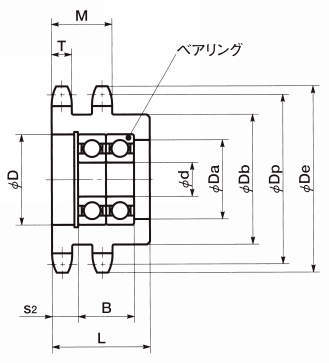

VSB2
| 型式 | タイプ |
スプロケット 呼び |
歯数 | Dp | De | Da | Db | T | M | L | s2 | d | D | B |
ベアリング 呼び番号 |
適用アイドラー軸 |
質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準アイドラー軸 | アジャストホルダー専用 アイドラー軸 | |||||||||||||||||
| VSB-223 | シングル | 25 | 23 | 46.63 | 50 | 25 | 39 | 2.8 | - | 18 | 4.5 | 10 | 30 | 9 | 6200×1 | Z6200-15・Z6200-20 | ZA6200-15 | 0.12 |
| VSB-317 | シングル | 35 | 17 | 51.84 | 57 | 28 | 41 | 4.3 | - | 20 | 5 | 12 | 32 | 10 | 6201×1 | Z6201-16・Z6201-22 | ZA6201-15 | 0.15 |
| VSB-318 | シングル | 35 | 18 | 54.85 | 60 | 28 | 44 | 4.3 | - | 20 | 5 | 12 | 32 | 10 | 6201×1 | Z6201-16・Z6201-22 | ZA6201-15 | 0.19 |
| VSB-415 | シングル | 40 | 15 | 61.08 | 67 | 28 | 46 | 7.2 | - | 22 | 6 | 12 | 32 | 10 | 6201×1 | Z6201-16・Z6201-22 | ZA6201-15 | 0.25 |
| VSB-417 | シングル | 40 | 17 | 69.12 | 75 | 28 | 54 | 7.2 | - | 22 | 6 | 12 | 32 | 10 | 6201×1 | Z6201-16・Z6201-22 | ZA6201-15 | 0.36 |
| VSB-513 | シングル | 50 | 13 | 66.34 | 73 | 31 | 51 | 8.7 | - | 25 | 7 | 15 | 35 | 11 | 6202×1 | Z6202-16・Z6202-22 | ZA6202-8・ZA6202-15 | 0.32 |
| VSB-514 | シングル | 50 | 14 | 71.34 | 79 | 31 | 52 | 8.7 | - | 25 | 7 | 15 | 35 | 11 | 6202×1 | Z6202-16・Z6202-22 | ZA6202-8・ZA6202-15 | 0.39 |
| VSB-613 | シングル | 60 | 13 | 79.60 | 88 | 31 | 57 | 11.7 | - | 32 | 10.5 | 15 | 35 | 11 | 6202×1 | Z6202-22 | ZA6202-15 | 0.45 |
| VSB-615 | シングル | 60 | 15 | 91.62 | 99 | 31 | 68 | 11.7 | - | 32 | 10.5 | 15 | 35 | 11 | 6202×1 | Z6202-22 | ZA6202-15 | 0.95 |
| VSB-813 | シングル | 80 | 13 | 106.14 | 118 | 42 | 77 | 14.6 | - | 40 | 15 | 20 | 47 | 14 | 6204×1 | Z6204-22 | ZA6204-12 | 1.43 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VSB-223 | VSB-223 | P | 3,710 | - | 在庫品 |
| VSB-317 | VSB-317 | P | 3,960 | - | 在庫品 |
| VSB-318 | VSB-318 | P | 4,030 | - | 在庫品 |
| VSB-415 | VSB-415 | P | 4,070 | 在庫品 | 在庫品 |
| VSB-417 | VSB-417 | P | 4,180 | - | 在庫品 |
| VSB-513 | VSB-513 | P | 4,360 | - | 在庫品 |
| VSB-514 | VSB-514 | P | 4,510 | 在庫品 | 在庫品 |
| VSB-613 | VSB-613 | P | 5,480 | - | 在庫品 |
| VSB-615 | VSB-615 | P | 5,600 | - | 在庫品 |
| VSB-813 | VSB-813 | P | 8,030 | - | 在庫品 |
