・独特の非線形ばね特性をもつナイトハルトゴムばねを応用。
・ベルト・チェーンのテンションを自動調整します。
・付属の1本のボルトで簡単に取りつけできます。
・360°にわたって自在にアイドラーの位置を調整できます。
共通仕様
| 最大許容ねじれ角度 | ±32° |
|---|---|
| 使用温度範囲 | −42℃～＋85℃ |
| 本体 | スティール、粉体塗装 |
| ボルト・平座金 | スティール、ユニクロメッキ |
鍋屋バイテック会社

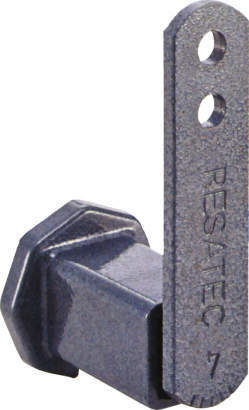

テンショナー｜フレックスホルダー YSB

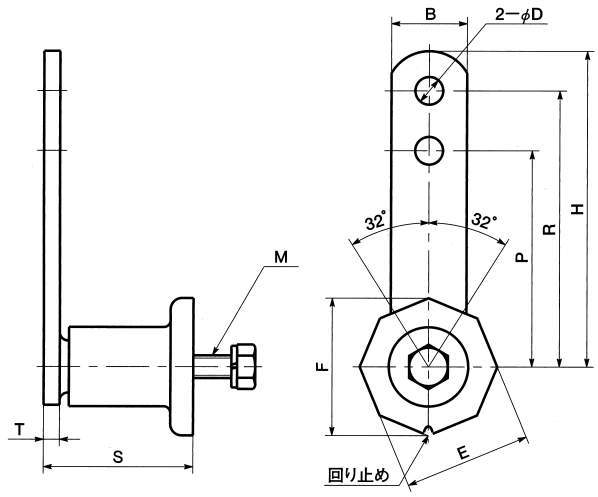

詳細仕様
5件の型式
| 型式 |
最大荷重 (N) |
S | T | H | R | P | B | E | F | D | M |
ねじ締めつけ トルク (N・m) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| YSB-9 | 90 | 52 | 5 | 90 | 80 | 60 | 20 | 35 | 38 | 8.5 | M6×1 | 16 | 0.25 |
| YSB-14 | 140 | 63 | 5 | 112.5 | 100 | 80 | 25 | 46 | 48 | 10.5 | M8×1.25 | 40 | 0.45 |
| YSB-32 | 320 | 78 | 6 | 115 | 100 | 80 | 30 | 56 | 59 | 10.5 | M10×1.5 | 80 | 0.68 |
| YSB-82 | 820 | 108 | 8 | 155 | 130 | 100 | 50 | 72 | 76 | 12.5 | M12×1.75 | 140 | 1.95 |
| YSB-150 | 1500 | 140 | 10 | 205 | 175 | 140 | 60 | 93 | 97 | 20.5 | M16×2 | 350 | 3.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| YSB-9 | YSB-9 | P | 6,460 | - | 在庫品 |
| YSB-14 | YSB-14 | P | 7,220 | - | 在庫品 |
| YSB-32 | YSB-32 | P | 8,070 | - | 在庫品 |
| YSB-82 | YSB-82 | P | 12,900 | - | 在庫品 |
| YSB-150 | YSB-150 | P | 22,500 | - | 在庫品 |
