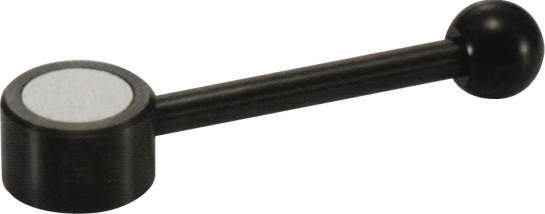

フラットテンションレバー(めねじ) LNFF-D

・フレットな形状のテンションレバー。上下スペースにゆとりのない場所に。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。

#クランプレバー
#レバー

共通仕様

レバー部 SUM22L 四三酸化鉄皮膜(黒)
ねじ SUM22L 四三酸化鉄皮膜(黒)
本体 SUM22L 四三酸化鉄皮膜(黒)
グリップ フェノール樹脂(黒)
  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 10件中 1-10件

  • 表示件数

10件の型式

型式 歯数 D Lf M R H H' h s A B d 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)
LNFF-32-M6-D 24 32 11 M6 90 22.5 26.5 20.5 1.5 8 20 13.5 51 5.5 141
LNFF-32-M8-D 24 32 11 M8 90 22.5 26.5 20.5 1.5 8 20 13.5 120 10 139
LNFF-36-M8-D 26 36 14 M8 107.5 27.5 32 24.5 2 10 25 16 100 10 223
LNFF-36-M10-D 26 36 14 M10 107.5 27.5 32 24.5 2 10 25 16 210 16 219
LNFF-36-M12-D 26 36 14 M12 107.5 27.5 32 24.5 2 10 25 16 360 23 213
LNFF-40-M10-D 28 40 17 M10 115 31 35.5 26.5 2 12 30 19 190 16 307
LNFF-40-M12-D 28 40 17 M12 115 31 35.5 26.5 2 12 30 19 340 23 301
LNFF-45-M12-D 30 45 23 M12 129 36 41 31.5 2 12 32 23 300 23 425
LNFF-45-M14-D 30 45 23 M14 129 36 41 31.5 2 12 32 23 490 32 430
LNFF-45-M16-D 30 45 23 M16 129 36 41 31.5 2 12 32 23 760 43 406

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LNFF-32-M6-D LNFF-32-M6-D P 4,920 - 10日間
LNFF-32-M8-D LNFF-32-M8-D P 4,920 - 10日間
LNFF-36-M8-D LNFF-36-M8-D P 5,480 - 10日間
LNFF-36-M10-D LNFF-36-M10-D P 5,480 - 在庫品
LNFF-36-M12-D LNFF-36-M12-D P 5,480 - 10日間
LNFF-40-M10-D LNFF-40-M10-D P 5,860 - 10日間
LNFF-40-M12-D LNFF-40-M12-D P 5,860 - 10日間
LNFF-45-M12-D LNFF-45-M12-D P 7,020 - 10日間
LNFF-45-M14-D LNFF-45-M14-D P 7,020 - 10日間
LNFF-45-M16-D LNFF-45-M16-D P 7,020 - 10日間
