・テンションレバーのスタンダードタイプ。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。
・レバー部が水平のため、上部スペースに制限がある場合に適しています。
共通仕様
| レバー部 | SUM22L 四三酸化鉄皮膜(黒) |
|---|---|
| ねじ | SUM22L 四三酸化鉄皮膜(黒) |
| 本体 | SUM22L 四三酸化鉄皮膜(黒) |
| グリップ | フェノール樹脂(黒) |
鍋屋バイテック会社
テンションレバー(おねじ) LNTM-D
詳細仕様
62件の型式

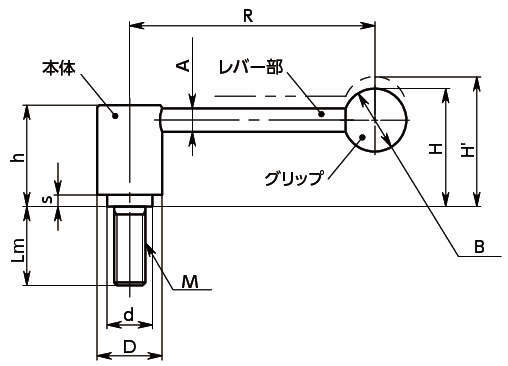

| 型式 | 歯数 | D | M | Lm | R | H | H' | h | s | A | B | d |
最大荷重 (N) |
最大締付力 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNTM-21-M8-12-D | 24 | 21 | M8 | 12 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 13.5 | 160 | 10 |
| LNTM-21-M8-16-D | 24 | 21 | M8 | 16 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 13.5 | 160 | 10 |
| LNTM-21-M8-20-D | 24 | 21 | M8 | 20 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 13.5 | 160 | 10 |
| LNTM-21-M8-25-D | 24 | 21 | M8 | 25 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 13.5 | 160 | 10 |
| LNTM-21-M8-32-D | 24 | 21 | M8 | 32 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 13.5 | 160 | 10 |
| LNTM-21-M8-40-D | 24 | 21 | M8 | 40 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 13.5 | 160 | 10 |
| LNTM-21-M8-50-D | 24 | 21 | M8 | 50 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 13.5 | 160 | 10 |
| LNTM-21-M8-63-D | 24 | 21 | M8 | 63 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 13.5 | 160 | 10 |
| LNTM-21-M10-20-D | 24 | 21 | M10 | 20 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 13.5 | 320 | 16 |
| LNTM-21-M10-25-D | 24 | 21 | M10 | 25 | 70.5 | 35.5 | 39.5 | 31 | 1 | 8 | 20 | 13.5 | 320 | 16 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LNTM-21-M8-12-D | LNTM-21-M8-12-D | P | 4,110 | - | 10日間 |
| LNTM-21-M8-16-D | LNTM-21-M8-16-D | P | 4,140 | - | 10日間 |
| LNTM-21-M8-20-D | LNTM-21-M8-20-D | P | 4,180 | - | 10日間 |
| LNTM-21-M8-25-D | LNTM-21-M8-25-D | P | 4,220 | - | 在庫品 |
| LNTM-21-M8-32-D | LNTM-21-M8-32-D | P | 4,240 | - | 10日間 |
| LNTM-21-M8-40-D | LNTM-21-M8-40-D | P | 4,270 | - | 10日間 |
| LNTM-21-M8-50-D | LNTM-21-M8-50-D | P | 4,280 | - | 在庫品 |
| LNTM-21-M8-63-D | LNTM-21-M8-63-D | P | 4,350 | - | 10日間 |
| LNTM-21-M10-20-D | LNTM-21-M10-20-D | P | 4,180 | - | 10日間 |
| LNTM-21-M10-25-D | LNTM-21-M10-25-D | P | 4,220 | - | 10日間 |
