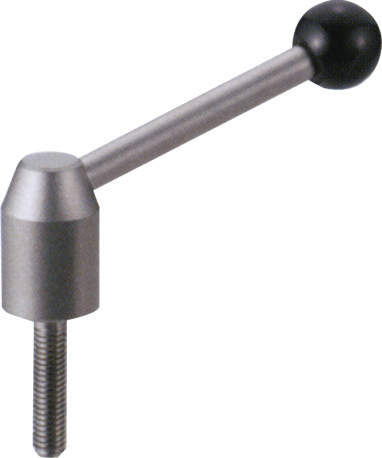

テンションレバー(おねじ・ステンレス) LNTMS-E

・テンションレバーのスタンダードタイプ。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。

#クランプレバー
#レバー

共通仕様

レバー部 SUS303
ねじ部 SUS303
本体 SUS303
グリップ フェノール樹脂(黒)

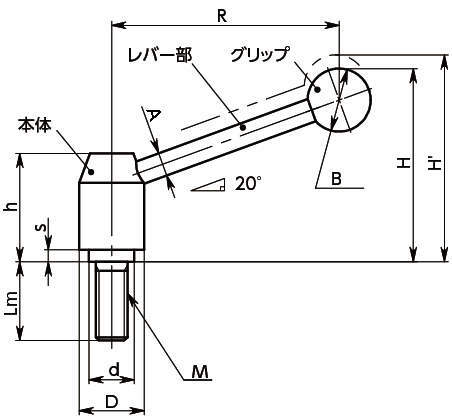

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 20件中 1-10件

  • 表示件数

20件の型式

型式 歯数 D M R H H' h s A B d 最大荷重
(N)		 最大締付力
(kN)
LNTMS-21-M8-16-E 24 21 M8 65 59 63 33.5 1 8 20 13.5 170 10
LNTMS-21-M8-20-E 24 21 M8 65 59 64 33.5 1 8 20 13.5 170 10
LNTMS-21-M8-25-E 24 21 M8 65 59 65 33.5 1 8 20 13.5 170 10
LNTMS-21-M8-32-E 24 21 M8 65 59 66 33.5 1 8 20 13.5 170 10
LNTMS-21-M8-40-E 24 21 M8 65 59 67 33.5 1 8 20 13.5 170 10
LNTMS-21-M8-50-E 24 21 M8 65 59 68 33.5 1 8 20 13.5 170 10
LNTMS-21-M8-63-E 24 21 M8 65 59 63 33.5 1 8 20 13.5 170 10
LNTMS-24-M10-20-E 26 24 M10 89 75 79.5 40 2.5 10 25 16 250 16
LNTMS-24-M10-25-E 26 24 M10 89 75 79.5 40 2.5 10 25 16 250 16
LNTMS-24-M10-32-E 26 24 M10 89 75 79.5 40 2.5 10 25 16 250 16

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LNTMS-21-M8-16-E LNTMS-21-M8-16-E P 6,220 - 10日間
LNTMS-21-M8-20-E LNTMS-21-M8-20-E P 6,290 - 10日間
LNTMS-21-M8-25-E LNTMS-21-M8-25-E P 6,340 - 10日間
LNTMS-21-M8-32-E LNTMS-21-M8-32-E P 6,480 - 10日間
LNTMS-21-M8-40-E LNTMS-21-M8-40-E P 6,580 - 10日間
LNTMS-21-M8-50-E LNTMS-21-M8-50-E P 6,730 - 10日間
LNTMS-21-M8-63-E LNTMS-21-M8-63-E P 6,970 - 10日間
LNTMS-24-M10-20-E LNTMS-24-M10-20-E P 7,430 - 在庫品
LNTMS-24-M10-25-E LNTMS-24-M10-25-E P 7,500 - 10日間
LNTMS-24-M10-32-E LNTMS-24-M10-32-E P 7,690 - 在庫品
