LWBFS-NI
LWBFS-NI
■レバーの上下動作ですばやく締めつけと解放を行います。
■コンタクトプレート以外の各部品はステンレス製。耐蝕性にすぐれています。
■ボルトと組み合わせて使用してください。締めつけの調整は、ボルトで行います。
■レバー部とピンを完全に固定する構造で耐久性を高めています。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。
| レバー部 | SCS13 (SUS304相当) |
|---|---|
| ねじ部 | SUS303 |
| ピン | SUS303 |
| コンタクトプレート | ガラス繊維強化ナイロン6 |
8件の型式
LWBFS-NI

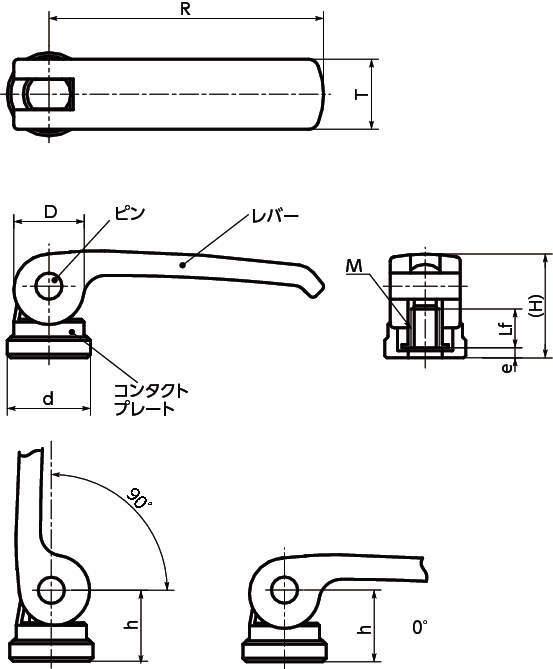

| 型式 | タイプ | 材質 | R | M(並目) | Lf | T | D | d | e | H |
h (0°) |
h (90°) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | |||||||||||||
| LWBFS-44-M4-NI | めねじ | ステンレス製 | 44 | M4 | 0.7 | 8 | 12 | 12 | 14 | 2.2 | 19.5 | 13.2 | 12.7 | 25 |
| LWBFS-44-M5-NI | めねじ | ステンレス製 | 44 | M5 | 0.8 | 8 | 12 | 12 | 14 | 2.2 | 19.5 | 13.2 | 12.7 | 25 |
| LWBFS-63-M5-NI | めねじ | ステンレス製 | 63 | M5 | 0.8 | 10 | 16 | 16 | 18.5 | 3 | 24.5 | 16.3 | 15.55 | 54 |
| LWBFS-63-M6-NI | めねじ | ステンレス製 | 63 | M6 | 1 | 10 | 16 | 16 | 18.5 | 3 | 24.5 | 16.3 | 15.55 | 53 |
| LWBFS-82-M6-NI | めねじ | ステンレス製 | 82 | M6 | 1 | 12 | 20 | 20 | 22.5 | 3.7 | 30 | 19.5 | 18.5 | 109 |
| LWBFS-82-M8-NI | めねじ | ステンレス製 | 82 | M8 | 1.25 | 12 | 20 | 20 | 22.5 | 3.7 | 30 | 19.5 | 18.5 | 107 |
| LWBFS-101-M8-NI | めねじ | ステンレス製 | 101 | M8 | 1.25 | 15 | 25 | 26 | 27 | 4.8 | 40 | 25.3 | 23.8 | 219 |
| LWBFS-101-M10-NI | めねじ | ステンレス製 | 101 | M10 | 1.5 | 15 | 25 | 26 | 27 | 4.8 | 40 | 25.3 | 23.8 | 215 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LWBFS-44-M4-NI | LWBFS-44-M4-NI | P | 2,560 | - | 10日間 |
| LWBFS-44-M5-NI | LWBFS-44-M5-NI | P | 2,670 | - | 10日間 |
| LWBFS-63-M5-NI | LWBFS-63-M5-NI | P | 3,260 | - | 在庫品 |
| LWBFS-63-M6-NI | LWBFS-63-M6-NI | P | 3,260 | - | 在庫品 |
| LWBFS-82-M6-NI | LWBFS-82-M6-NI | P | 3,980 | - | 10日間 |
| LWBFS-82-M8-NI | LWBFS-82-M8-NI | P | 3,980 | - | 在庫品 |
| LWBFS-101-M8-NI | LWBFS-101-M8-NI | P | 5,490 | - | 10日間 |
| LWBFS-101-M10-NI | LWBFS-101-M10-NI | P | 5,490 | - | 在庫品 |
