・軸穴加工済み(公差：H7)
・押しねじ穴加工用のガイドホールつき。
・グリップ取りつけ穴つきです。
・ハンドル本体にグリップは付属していません。
共通仕様
| 本体 | 亜鉛ダイカスト、静電塗装(つや消し黒) |
|---|
鍋屋バイテック会社
アルミバランスハンドル HAB
詳細仕様
9件の型式

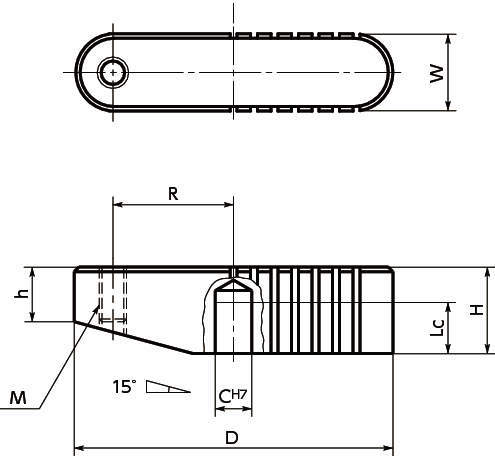

| 型式 | 材質 |
C (mm) |
M(並目) |
D (mm) |
R (mm) |
H (mm) |
h (mm) |
W (mm) |
Lc (mm) |
質量 (g) |
追加工 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ(mm) | タイプ | 押しねじ穴 | セットスクリュー | |||||||||||
| 数 | サイズ | ||||||||||||||
| HAB-80-C8 | 亜鉛ダイカスト | 8 | M6 | 1 | 80 | 31 | 21 | 12.5 | 18 | 12 | 134 | 標準品（追加工なし） | - | - | - |
| HAB-90-C10 | 亜鉛ダイカスト | 10 | M6 | 1 | 90 | 35.5 | 23 | 13.5 | 19 | 15 | 180 | 標準品（追加工なし） | - | - | - |
| HAB-100-C10 | 亜鉛ダイカスト | 10 | M8 | 1.25 | 100 | 40 | 25 | 14 | 20 | 17 | 220 | 標準品（追加工なし） | - | - | - |
| HAB-80-C8-AMC | 亜鉛ダイカスト | 8 | M6 | 1 | 80 | 31 | 21 | 12.5 | 18 | 12 | 134 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HAB-80-C8-AMC-P | 亜鉛ダイカスト | 8 | M6 | 1 | 80 | 31 | 21 | 12.5 | 18 | 12 | 134 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| HAB-90-C10-AMC | 亜鉛ダイカスト | 10 | M6 | 1 | 90 | 35.5 | 23 | 13.5 | 19 | 15 | 180 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HAB-90-C10-AMC-P | 亜鉛ダイカスト | 10 | M6 | 1 | 90 | 35.5 | 23 | 13.5 | 19 | 15 | 180 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| HAB-100-C10-AMC | 亜鉛ダイカスト | 10 | M8 | 1.25 | 100 | 40 | 25 | 14 | 20 | 17 | 220 | 押しねじ穴1カ所 | 1カ所 | M5 | - |
| HAB-100-C10-AMC-P | 亜鉛ダイカスト | 10 | M8 | 1.25 | 100 | 40 | 25 | 14 | 20 | 17 | 220 | 押しねじ穴1カ所 | 1カ所 | M5 | 付属 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| HAB-80-C8 | HAB-80-C8 | P | 3,010 | - | 在庫品 |
| HAB-90-C10 | HAB-90-C10 | P | 3,450 | - | 在庫品 |
| HAB-100-C10 | HAB-100-C10 | P | 3,630 | - | 在庫品 |
| HAB-80-C8-AMC | HAB-80-C8-AMC | P | 3,760 | - | 在庫品 |
| HAB-80-C8-AMC-P | HAB-80-C8-AMC-P | P | 3,920 | - | 在庫品 |
| HAB-90-C10-AMC | HAB-90-C10-AMC | P | 4,210 | - | 在庫品 |
| HAB-90-C10-AMC-P | HAB-90-C10-AMC-P | P | 4,380 | - | 在庫品 |
| HAB-100-C10-AMC | HAB-100-C10-AMC | P | 4,400 | - | 在庫品 |
| HAB-100-C10-AMC-P | HAB-100-C10-AMC-P | P | 4,560 | - | 在庫品 |
