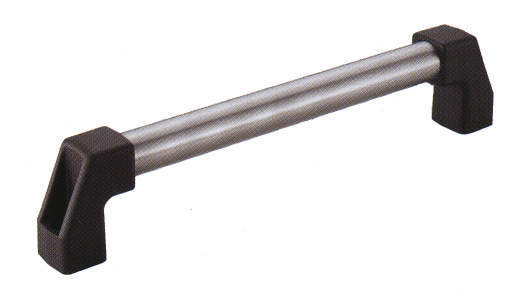

ステンレスキャビネットチューブラ取っ手 UFCS

このページをプリント
CADをダウンロード
価格・納期を確認

・取付寸法は、180mm～1000mmのワイドバリエーション。
・パイプ径は、20mm・30mmの2種類があります。
・前面取りつけタイプ。
・中空パイプを使用。軽量です。
・全サイズに取りつけ用の六角穴付きボルト(M10×35)・ナット。座金が付属しています。

: #ステンレス; #取手

共通仕様

パイプ	SUS304
カバーキャップ	ゴム
ブラケット	ガラス繊維強化ナイロン6(つや消し黒)
六角穴付きボルト	SUS304
ナット	SUS304
座金	SUS303

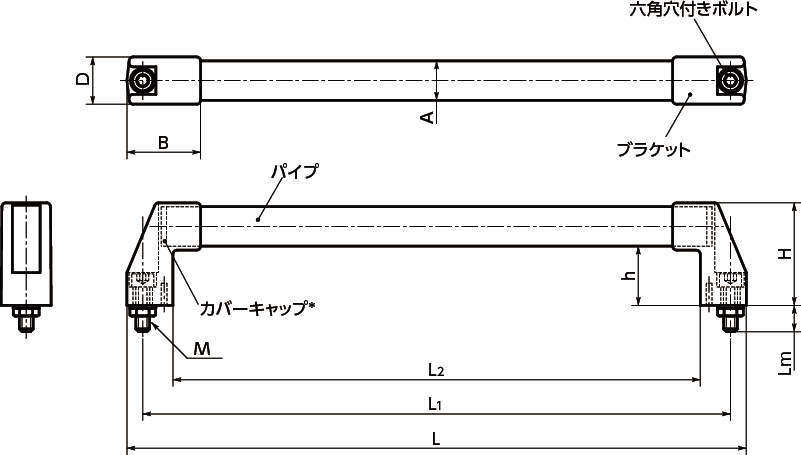

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

13件中 1-10件
表示件数

仕様
価格・納期

13件の型式

型式	パイプ材質	ブラケット色	A	L₁	D	B	H	h	L	L₂	Lm	M	許容荷重 (N)	質量 (g)


UFCS-20-180	ステンレス製	つや消し黒	20	180	28	48	58	35	200	142	15.5	M8	500	220
UFCS-20-200	ステンレス製	つや消し黒	20	200	28	48	58	35	220	162	15.5	M8	500	233
UFCS-20-250	ステンレス製	つや消し黒	20	250	28	48	58	35	270	212	15.5	M8	500	266
UFCS-20-300	ステンレス製	つや消し黒	20	300	28	48	58	35	320	262	15.5	M8	500	299
UFCS-20-350	ステンレス製	つや消し黒	20	350	28	48	58	35	370	312	15.5	M8	500	332
UFCS-20-400	ステンレス製	つや消し黒	20	400	28	48	58	35	420	362	15.5	M8	500	365
UFCS-30-300	ステンレス製	つや消し黒	30	300	38	57	78	45	324	254	20.5	M10	500	500
UFCS-30-350	ステンレス製	つや消し黒	30	350	38	57	78	45	374	304	20.5	M10	500	550
UFCS-30-400	ステンレス製	つや消し黒	30	400	38	57	78	45	424	354	20.5	M10	500	600
UFCS-30-500	ステンレス製	つや消し黒	30	500	38	57	78	45	524	454	20.5	M10	500	700

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
UFCS-20-180	UFCS-20-180	P	4,470	-	10日間
UFCS-20-200	UFCS-20-200	P	4,570	-	在庫品
UFCS-20-250	UFCS-20-250	P	4,750	-	10日間
UFCS-20-300	UFCS-20-300	P	5,040	-	10日間
UFCS-20-350	UFCS-20-350	P	5,310	-	在庫品
UFCS-20-400	UFCS-20-400	P	5,520	-	10日間
UFCS-30-300	UFCS-30-300	P	7,150	-	10日間
UFCS-30-350	UFCS-30-350	P	7,450	-	10日間
UFCS-30-400	UFCS-30-400	P	7,690	-	10日間
UFCS-30-500	UFCS-30-500	P	8,400	-	10日間
