UARF
UARF
UARF
・美しいアーチ形状の取手。めねじタイプ。
・本体断面は握りやすい楕円形状です。
・静電塗装は傷がつきにくいつや消しタイプ。

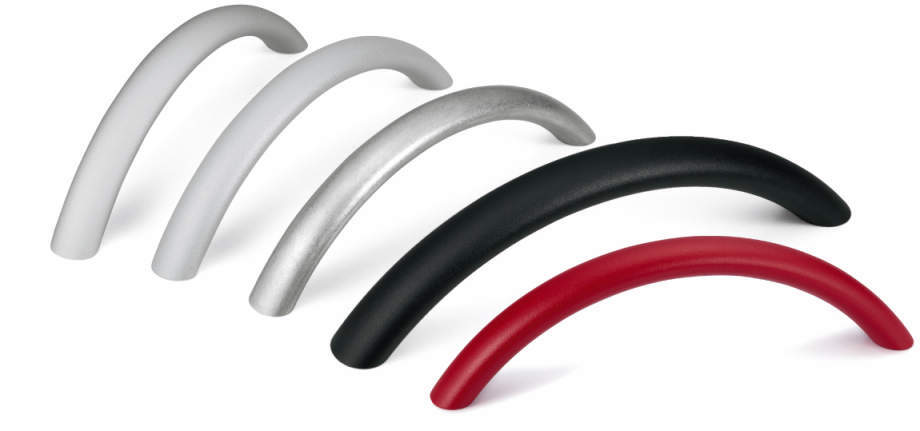

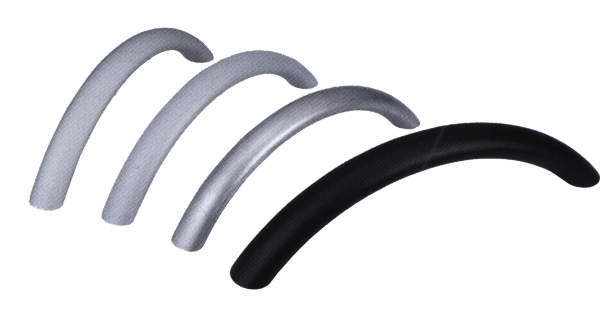

・表面処理のバリエーションは5種類。品番の末尾記号により選択できます。
・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。ねじ付属サービス(別料金)をご利用ください。
40件の型式
UARF

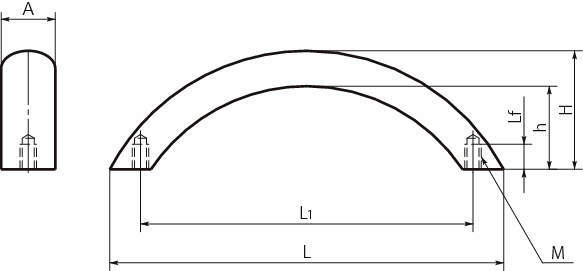

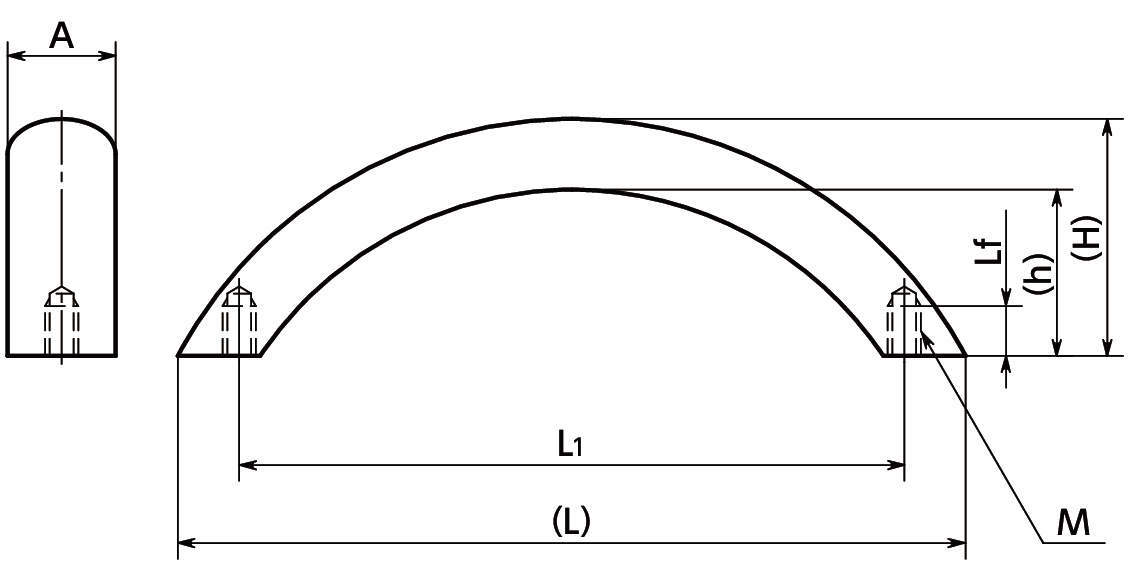

| 型式 |
A (mm) |
L1 (mm) |
H (mm) |
h (mm) |
L (mm) |
Lf min. (mm) |
M (mm) |
許容荷重 (N) |
本体 (表面処理) |
ねじ付属 サービス |
ねじサイズ |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UARF-20-160-AL | 20 | 160 | 50 | 37 | 185 | 8 | M6 | 1000 | アルマイト処理 | 無 | - | 106 |
| UARF-20-160-BK | 20 | 160 | 50 | 37 | 185 | 8 | M6 | 1000 | 静電塗装(つや消し黒) | 無 | - | 106 |
| UARF-20-160-BL | 20 | 160 | 50 | 37 | 185 | 8 | M6 | 1000 | バレル研磨 | 無 | - | 106 |
| UARF-20-160-SG | 20 | 160 | 50 | 37 | 185 | 8 | M6 | 1000 | 静電塗装(つや消しシルバー) | 無 | - | 106 |
| UARF-20-160-RD | 20 | 160 | 50 | 37 | 185 | 8 | M6 | 1000 | 静電塗装(つや消しレッド) | 無 | - | 106 |
| UARF-20-192-AL | 20 | 192 | 50 | 37 | 221 | 8 | M6 | 1000 | アルマイト処理 | 無 | - | 123 |
| UARF-20-192-BK | 20 | 192 | 50 | 37 | 221 | 8 | M6 | 1000 | 静電塗装(つや消し黒) | 無 | - | 123 |
| UARF-20-192-BL | 20 | 192 | 50 | 37 | 221 | 8 | M6 | 1000 | バレル研磨 | 無 | - | 123 |
| UARF-20-192-SG | 20 | 192 | 50 | 37 | 221 | 8 | M6 | 1000 | 静電塗装(つや消しシルバー) | 無 | - | 123 |
| UARF-20-192-RD | 20 | 192 | 50 | 37 | 221 | 8 | M6 | 1000 | 静電塗装(つや消しレッド) | 無 | - | 123 |
※質量は本体のみ
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UARF-20-160-AL | UARF-20-160-AL | P | 4,240 | - | 10日間 |
| UARF-20-160-BK | UARF-20-160-BK | P | 2,880 | - | 10日間 |
| UARF-20-160-BL | UARF-20-160-BL | P | 2,420 | - | 在庫品 |
| UARF-20-160-SG | UARF-20-160-SG | P | 2,880 | - | 在庫品 |
| UARF-20-160-RD | UARF-20-160-RD | P | 3,920 | - | - |
| UARF-20-192-AL | UARF-20-192-AL | P | 4,560 | - | 在庫品 |
| UARF-20-192-BK | UARF-20-192-BK | P | 3,300 | - | 10日間 |
| UARF-20-192-BL | UARF-20-192-BL | P | 2,550 | - | 在庫品 |
| UARF-20-192-SG | UARF-20-192-SG | P | 3,300 | - | 10日間 |
| UARF-20-192-RD | UARF-20-192-RD | P | 4,370 | - | - |
