・長いねじでもスピーディに締めつけできます。

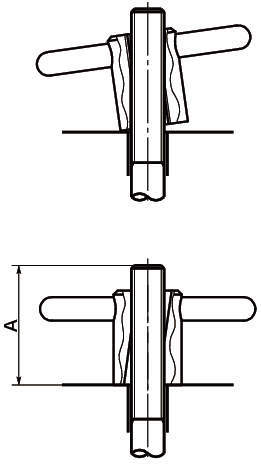

・ストレート穴にねじを通し、締つけ位置まで移動させます。つぎに、レバーをねじに垂直に引き起こし、締めつけてください。
・ねじの締めつけ長さ(A)がレバーの全高(h)より短い場合には充分な締めつけ力が得られません。ねじの締めつけ長さ(A)はレバーの全高(h)以上になるように設計してください。
共通仕様
| 本体 | SUM22L 三価クロメート処理 |
|---|
鍋屋バイテック会社
クイッククランプナットレバー LQNN
詳細仕様
3件の型式

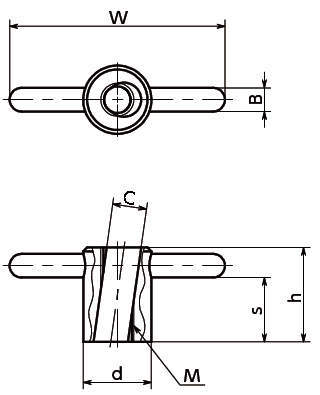

| 型式 | W | M | h | s | B | C | d |
質量 (g) |
|---|---|---|---|---|---|---|---|---|
| LQNN-68-M10 | 68 | M10 | 30 | 20 | 8 | 10.5 | 24 | 101 |
| LQNN-82-M12 | 82 | M12 | 36 | 24.5 | 9 | 13 | 26 | 139 |
| LQNN-98-M16 | 98 | M16 | 45 | 32 | 10 | 17 | 32 | 241 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LQNN-68-M10 | LQNN-68-M10 | P | 4,250 | - | 在庫品 |
| LQNN-82-M12 | LQNN-82-M12 | P | 4,560 | - | 在庫品 |
| LQNN-98-M16 | LQNN-98-M16 | P | 5,850 | - | 10日間 |
