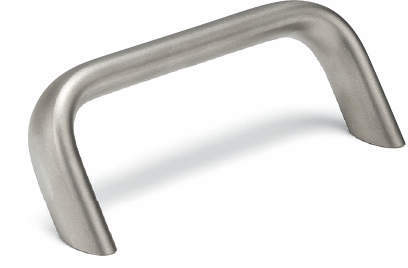

ステンレス取っ手 ULFS

このページをプリント
CADをダウンロード
価格・納期を確認

・オフセットタイプ。
・本体断面は握りやすい楕円形状です。
・耐蝕性にすぐれたSUS304相当を使用しています。
・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。ねじ付属サービス(別料金)をご利用ください。

: #ステンレス; #取手

共通仕様

本体	SUS304相当ショットブラスト

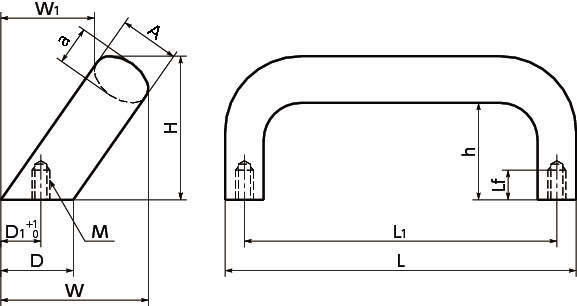

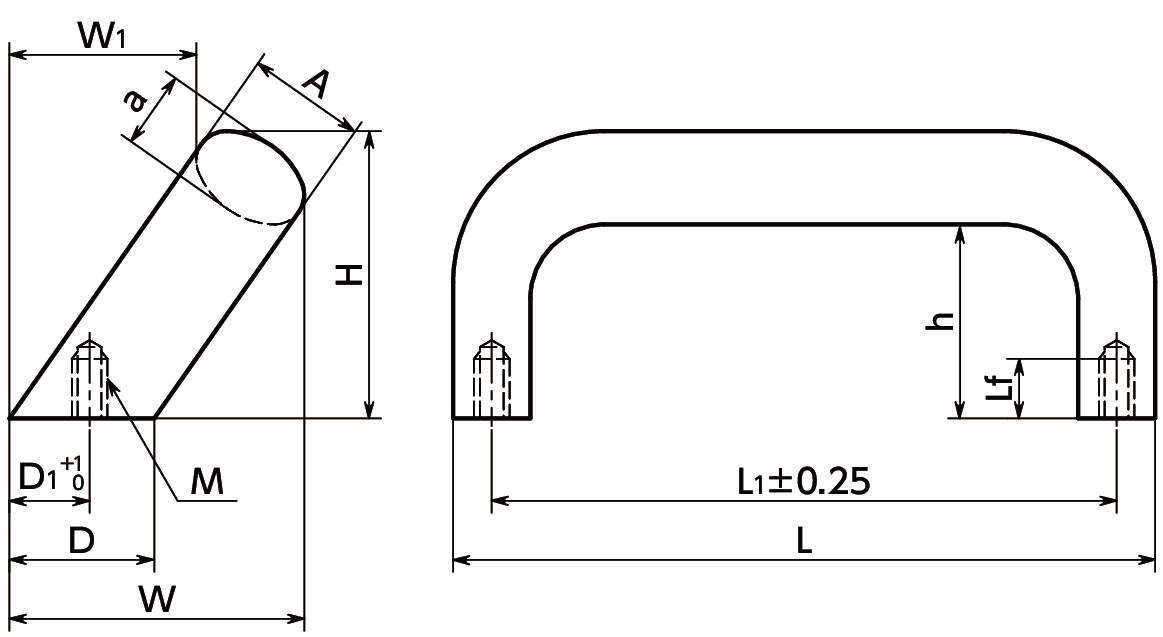

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

8件中 1-8件
表示件数

仕様
価格・納期

8件の型式

型式	A (mm)	L₁ (mm)	a (mm)	D (mm)	W₁ (mm)	D₁ (mm)	H (mm)	h (mm)	L (mm)	Lf min. (mm)	M mm)	W (mm)	許容荷重 (N)	ねじ付属サービス	ねじ付属サービスねじサイズ	質量 (g)


ULFS-20-112	20	112	13	24	32	13.5	48	32	125	10	M6	50	1000	無	-	294
ULFS-20-128	20	128	13	24	32	13.5	48	32	141	10	M6	50	1000	無	-	318
ULFS-26-128	26	128	17	32	34	18	54	34	145	12	M8	57	1000	無	-	569
ULFS-26-160	26	160	17	32	34	18	54	34	177	12	M8	57	1000	無	-	657
ULFS-20-112-P	20	112	13	24	32	13.5	48	32	125	10	M6	50	1000	有	-	294
ULFS-20-128-P	20	128	13	24	32	13.5	48	32	141	10	M6	50	1000	有	-	318
ULFS-26-128-P	26	128	17	32	34	18	54	34	145	12	M8	57	1000	有	-	569
ULFS-26-160-P	26	160	17	32	34	18	54	34	177	12	M8	57	1000	有	-	657

※質量は本体のみ

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
ULFS-20-112	ULFS-20-112	P	7,760	-	在庫品
ULFS-20-128	ULFS-20-128	P	8,190	-	在庫品
ULFS-26-128	ULFS-26-128	P	19,500	-	-
ULFS-26-160	ULFS-26-160	P	22,400	-	-
ULFS-20-112-P	ULFS-20-112-P	P	8,260	-	在庫品
ULFS-20-128-P	ULFS-20-128-P	P	8,700	-	在庫品
ULFS-26-128-P	ULFS-26-128-P	P	20,500	-	-
ULFS-26-160-P	ULFS-26-160-P	P	23,500	-	-
